钣金的绘制(Solidworks)：[5]镜向钣金折弯
操作方法
- 01
在这个操作中当镜向钣金零件时,许多折弯也同时被镜向。
- 02

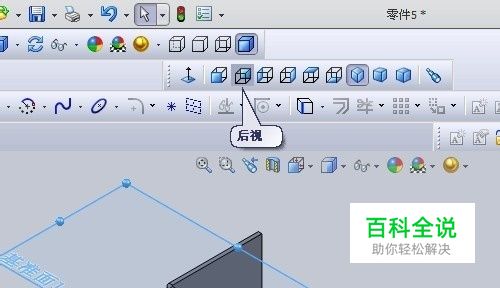

在“标准视图工具栏”上单击“后视”。
- 03

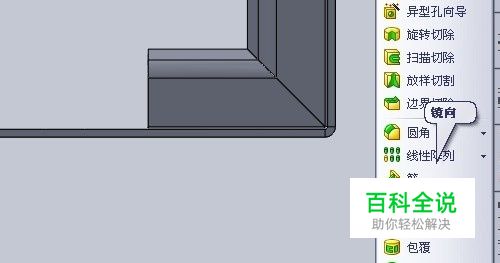

在“特征工具栏”上单击“镜向”。
- 04

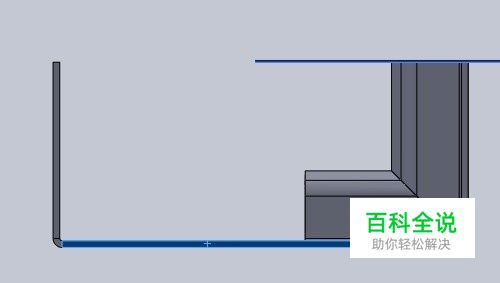

如图所示,为镜“向面/基准面”选择一个背面平面。
- 05

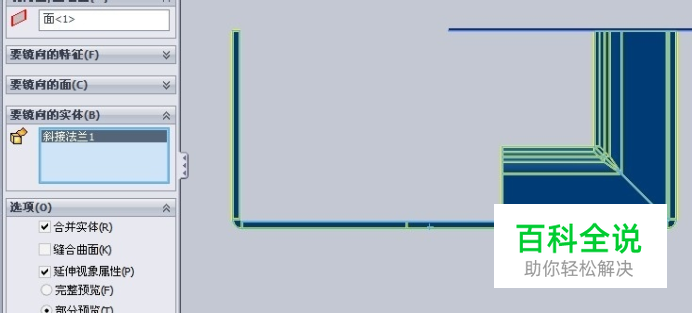

在钣金实体中单击选择“要镜向的实体”。
- 06

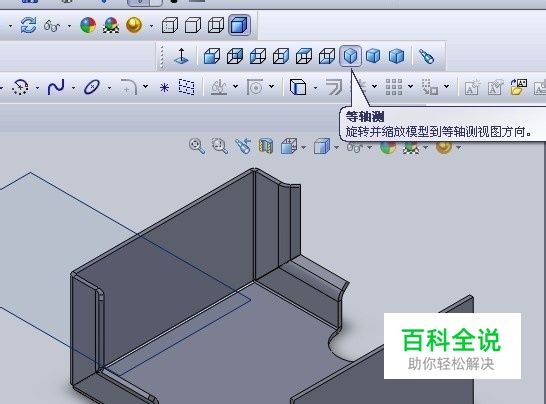

单击确定,然后单击“标准视图工具栏”上的“等轴侧”即可。
