LED显示屏系列：[2]关于LED屏驱动解决方案【百科全说】

LED屏驱动方式有两种：恒流驱动和恒压驱动，恒流驱动比较好，也比较贵（多了一些线路板和芯片让电流可以保持恒定，增加led显示屏的使用寿命和稳定性）
不同的LED屏驱动方式，可得到不同效果的图像。因此驱动芯片的优劣，对LED显示屏的显示质量起着非常重要的作用。
LED驱动芯片可分为通用芯片和专用芯片。通用芯片一般用于LED屏的低端产品，如户内的单、双色屏等。最常用的通用芯片是74HC595，具有8位锁存、串一并移位寄存器和三态输出功能。
由于LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流大小的变化而变化，不是随着其两端电压的变化而变化。因此，专用芯片的一个最大特点是提供恒流源。恒流源可保证LED屏的稳定驱动，消除LED屏的闪烁现象。

操作方法

01

下面将重点介绍LED屏的专用驱动芯片。专用驱动芯片的主要参数和发展现状专用驱动芯片具有输出电流大、恒流等基本特点，比较适用于要求大电流、画质高的场合，如户外全彩LED显示屏、室内LED显示屏等。专用驱动芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差和数据移位时钟等。 1）最大输出电流目前主流的恒流源芯片最大输出电流多定义为单路最大输出电流，一般90 mA左右。电流恒定是专用芯片的基本特性，也是得到高画质的基础。而每个通道同时输出恒定电流的最大值（即最大恒定输出电流）对LED屏更有意义，因为在白平衡状态下，要求每一路都同时输出恒流电流。一般最大恒流输出电流小于允许的最大输出电流。
02

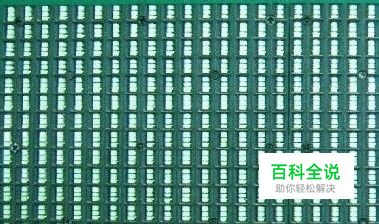

2）恒流输出通道恒流源输出路数有8位（8路恒源）和16位（16路恒源）两种规格，现在16位源占主流，其主要优势在于减少了芯片尺寸，便于LED驱动板（PCB）布线，特别是对于点间距较小的LED驱动板更有利。
03

3）电流输出误差电流输出误差分为两种，一种是位间电流误差，即同一个芯片每路输出之间的误差；另一种是片间电流误差，即不同芯片之间输出电流的误差。电流输出误差是个很关键的参数，对LED屏的均匀性影响很大。误差越大，显示屏的均匀性越差，很难使屏体达到白平衡。目前主流恒流源芯片的位间电流误差一般在+60%以内，片间电流误差在±15％以内。
04

4）数据移位时钟数据移位时钟决定了显示数据的传输速度，是影响显示屏的更新速率的关键指标。作为大尺寸显示器件，显示刷新率应该在85 Hz以上，才能保证稳定的画面（无扫描闪烁感）。较高的数据移位时钟是显示屏获取高刷新率画面的基础。
05

目前主流恒流源驱动芯片移位时钟频率一般都在15 MHz以上。在LED上游外延片、芯片生产上，美国、日本、欧盟仍拥有很大的技术优势，而中国台湾地区则已成为全球重要的LED生产基地。虽然中国在LED外延片、芯片的生产技术上距离国际先进水平还有较大差距，国内芯片、外延片的生产还集中在中低端产品，但是国内庞大的应用需求，给LED下游厂商带来巨大的发展机会。虽然各种芯片的解决方案都是用于驱动LED显示屏，但由于各种芯片所具备的功能不同，故驱动方案的特性也各有不同。下面介绍目前在我国占主流地位的16位恒流LED屏驱动芯片，并从应用的角度对它们进行分析比较。
