诺瓦LED显示屏控制系统使用手册

1 系统概述

• 01

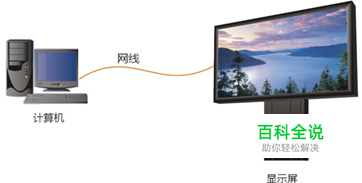

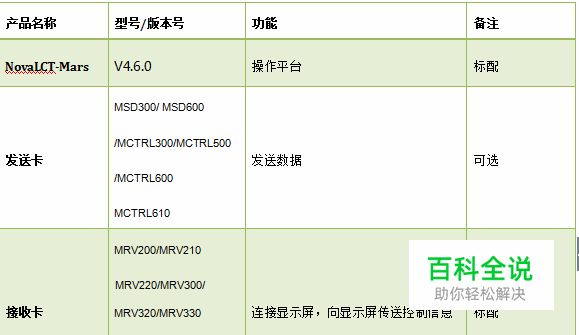

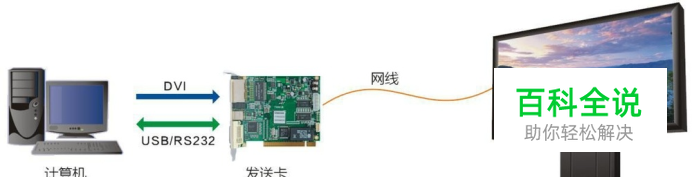

  Nova M3系列LED显示屏控制系统，以软件NovaLCT-Mars为操作平台，配合数据收发卡、监控卡以及多功能卡，实现对LED显示屏的智能设置、亮度调节、电源控制、灯点监测、屏体校正和硬件监控，用户在计算机前就能轻松控制显示屏的所有关键信息，使您的显示屏时刻完美展现。 Nova M3系列控制系统的重要性能如下： Ø 高灰阶高刷新：通用芯片，高灰阶、高刷新、高性能； Ø 逐点色度校正：校准每一颗灯的颜色，消除多批次LED间的色度差； Ø 全面状态监控：监测每一个箱体的工作状态、温度、湿度、烟雾、开关电源电压、风扇转速和单灯开短路； Ø 无限面积带载：独有的级联和同步技术，超大带载稳定可靠，不黑屏、不抖动、不抽帧； Ø 完美异型支持：任意走线、任意抽点、任意插点，异型板、异型箱、异型屏，轻松带载； Ø 低灰丰富细腻：一级起辉、16bit灰度，令显示屏的图像无比细腻； Ø 绿色节能环保：低电压、低功耗、低辐射，轻松过EMI/EMC； Ø 全面芯片支持：支持TI、Toshiba、MBI、点晶、迅杰、明阳、日月成、聚积等系列产品,支持TLC59282、TLC5929、TLC5944、DM13A、DM13H、P2510、SUM2016、SUM2017、MBI5020/5024/5034/5035/5042/5050/5152、SUM2032、MY9221/9262、RT5924、16158、5122、5929、5266、5166等多款IC。 Ø 支持无发送卡模式，适用于小型屏控制。 1.1 配置列表 1.2 系统架构 本系统分为有发送卡和无发送卡两种情况，无发送卡时，计算机与接收卡直接通过网线连接。



2 工作环境要求

• 01

  为了确保系统运行过程中的稳定性和安全性，对工作环境提出以下建议： 硬件环境 客户机(最低配置)：Celeron 1G以上，256M 或以上内存。 软件环境 客户机操作系统：Win2000专业版、98、XP、win7等。 网络环境 显示屏联机校正时需要连通网络。

3 NovaLCT-Mars的安装

• 01

  NovaLCT‐Mars的安装方式与普通软件相同，根据安装向导提示操作即可。 如果在遇到杀毒软件或防火墙弹出提示的时候，请选择允许，因为安装程序安装过程可能需要安装串口驱动程序。 如果客户的电脑上无串口驱动程序或者串口驱动程序版本过低，安装程序会自动更新客户电脑上的串口驱动程序，使之更新至安装包内串口驱动程序的版本。

4 NovaLCT-Mars介绍

• 01

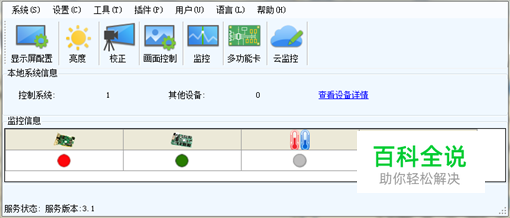

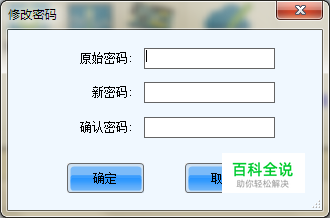

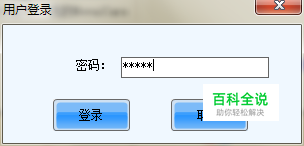

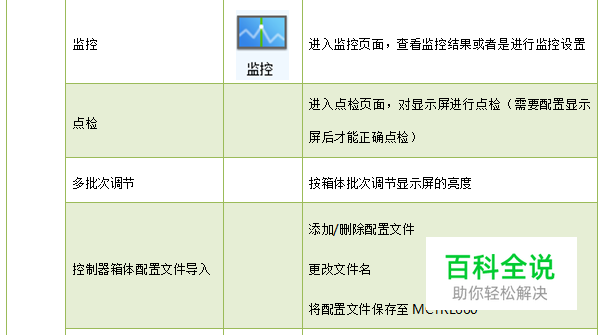

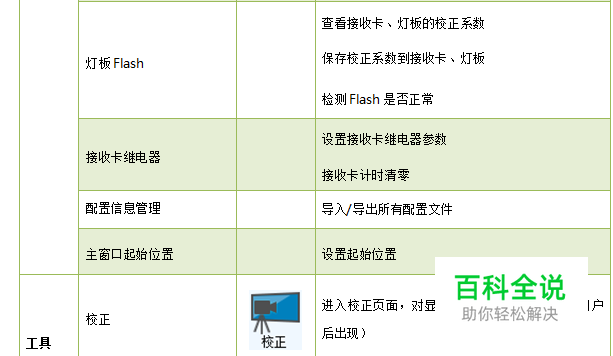

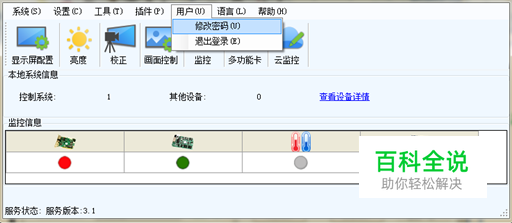

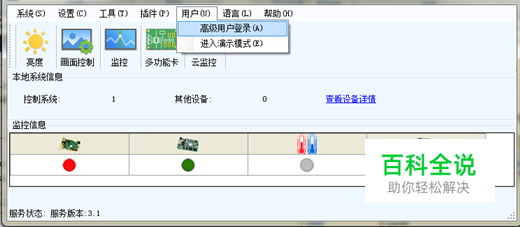

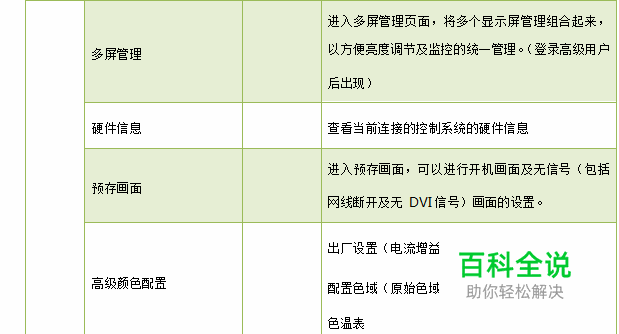

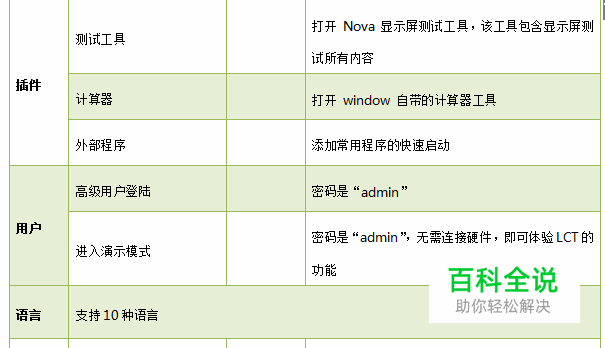

  NovaLCT-Mars是控制及管理诺瓦M3系列控制系统的软件。该软件集成了显示屏配置，显示屏亮度的手动、定时调节及自动调节，显示屏的箱体的状态、温度、湿度、烟雾、电源的监测，显示屏的灯点检测等功能操作，通过与NovaCLB的配合可以实现对显示屏的完美校正，并使用灯箱库及配置文件简化了用户的管理。 4.1 高级用户界面 运行软件后，点击“用户”→“高级用户登录”，弹出如下图窗口。 首次登陆，请输入初始密码“admin”，进入高级用户界面，如图4-2。 图 42 登录高级用户后的主界面 菜单栏/工具栏：详细信息请参看4.3菜单/工具栏表； 4.1 修改密码 用户登陆后，可修改密码，如下图： 图 43 修改密码 4.1 菜单/工具栏



5 主要功能说明

• 01

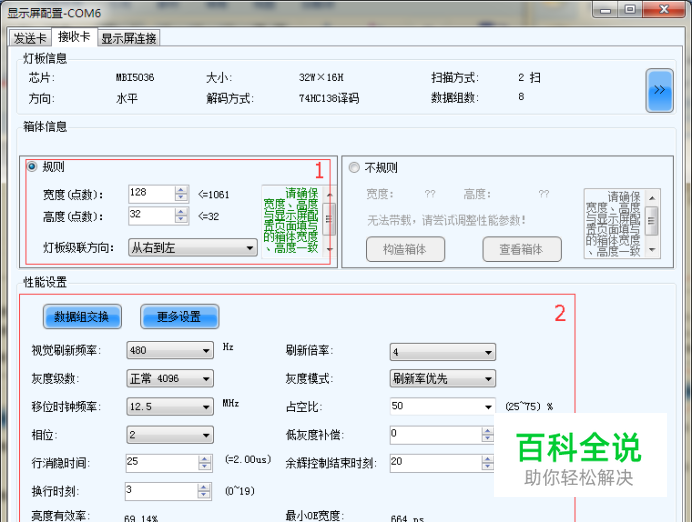

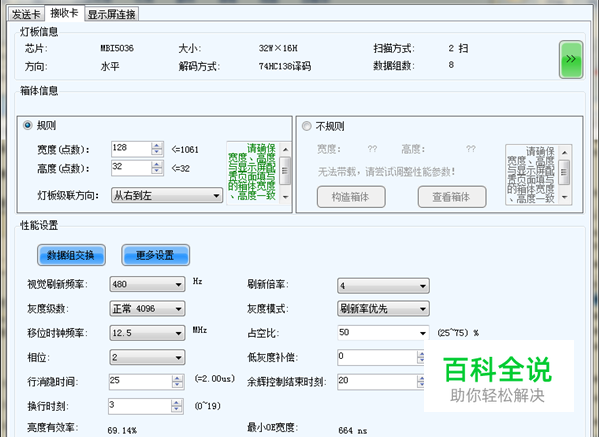

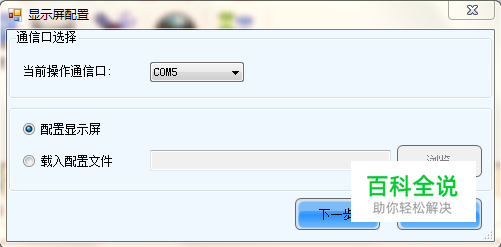

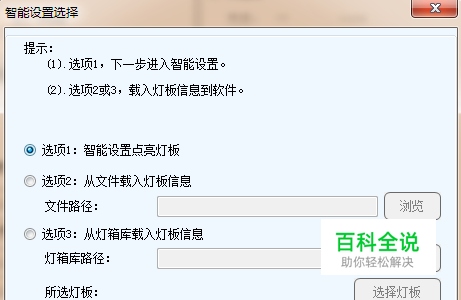

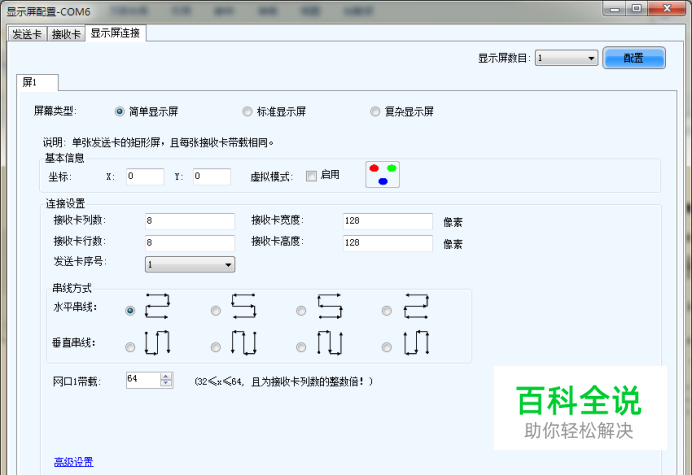

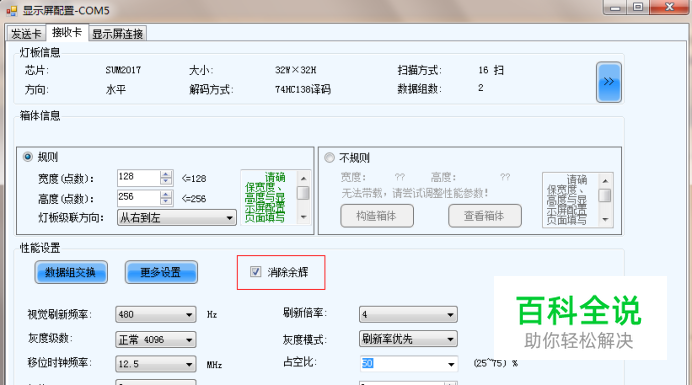

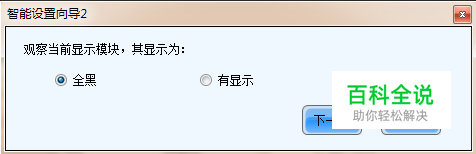

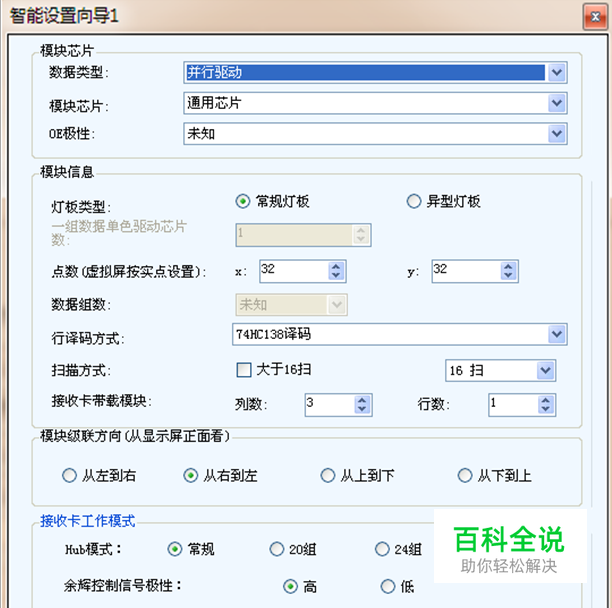

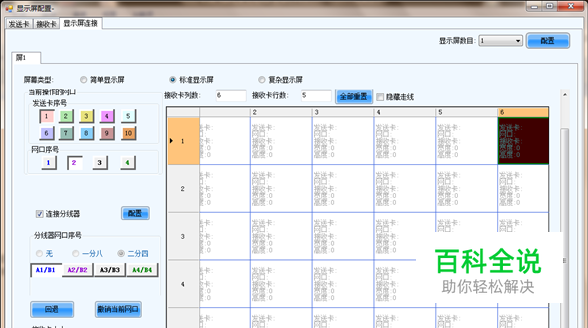

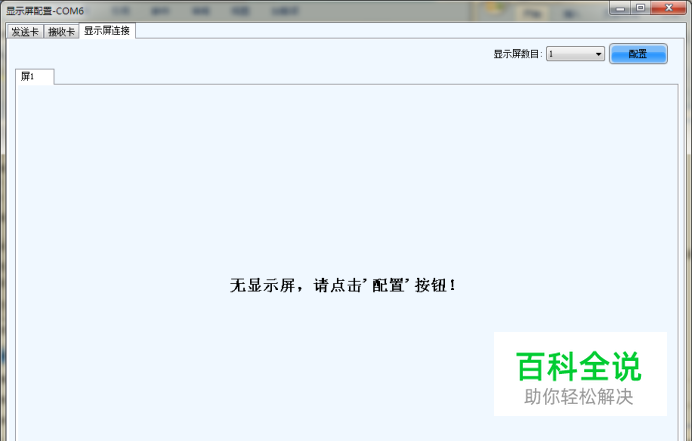

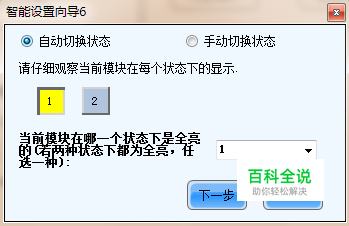

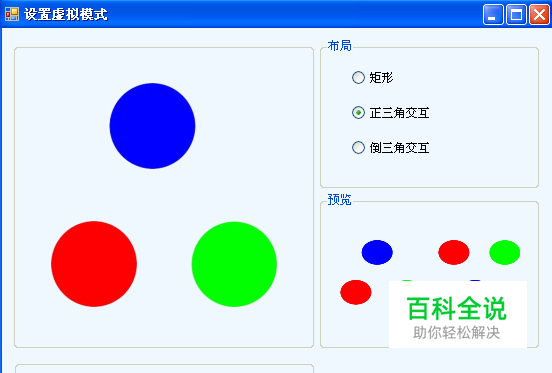

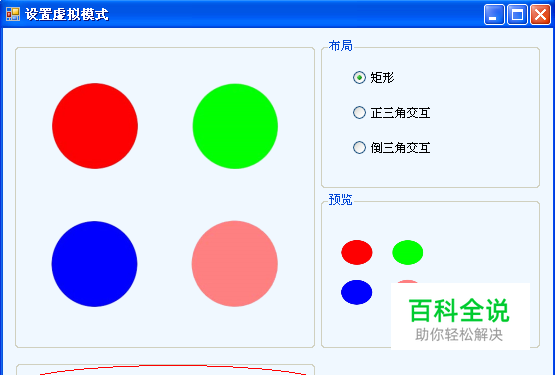

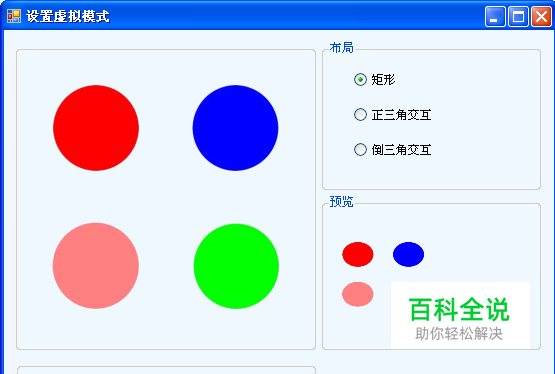

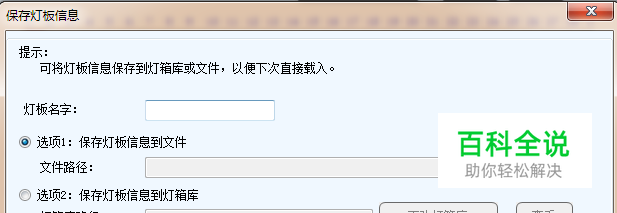

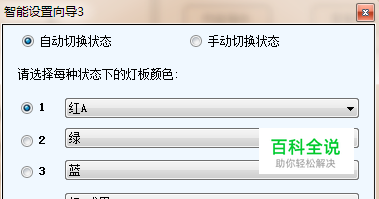

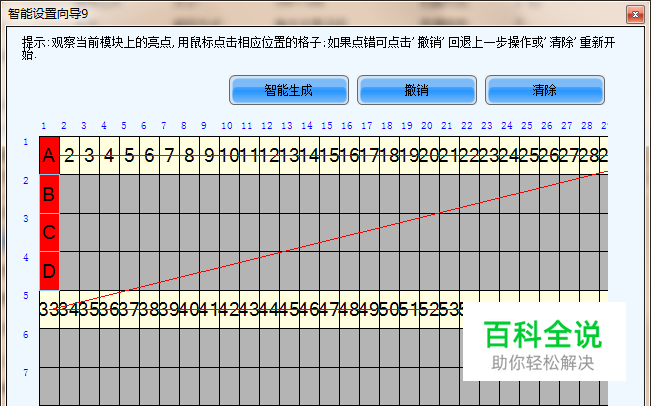

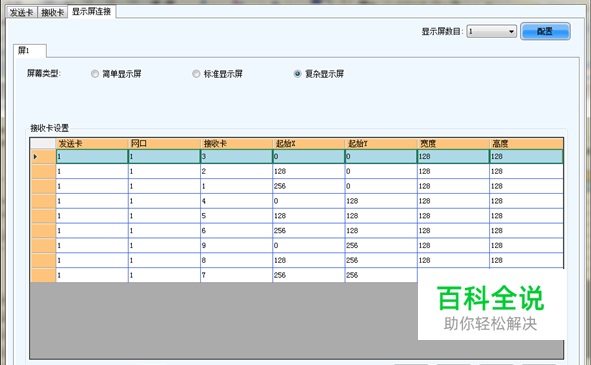

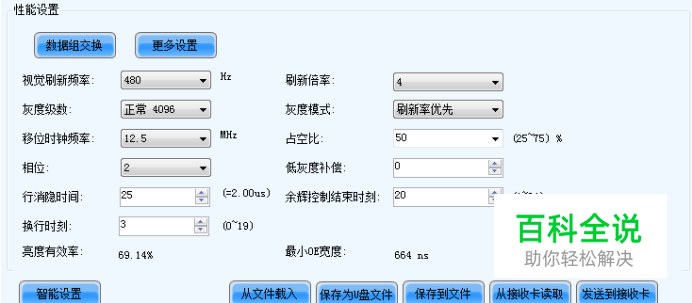

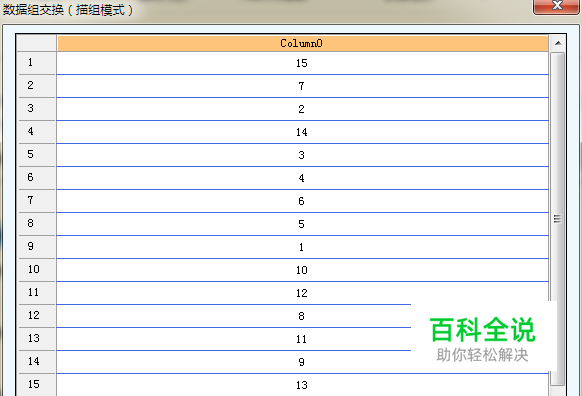

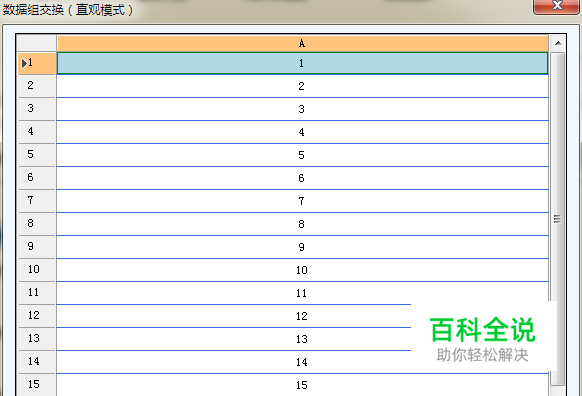

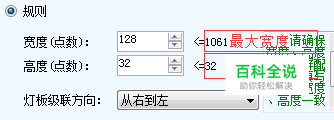

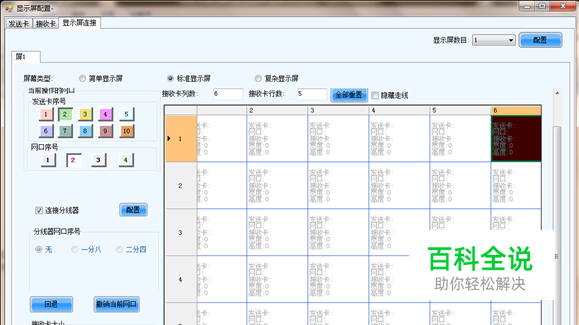

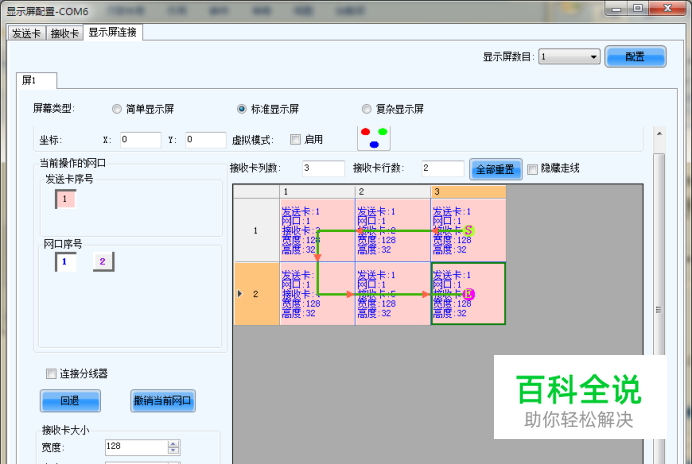

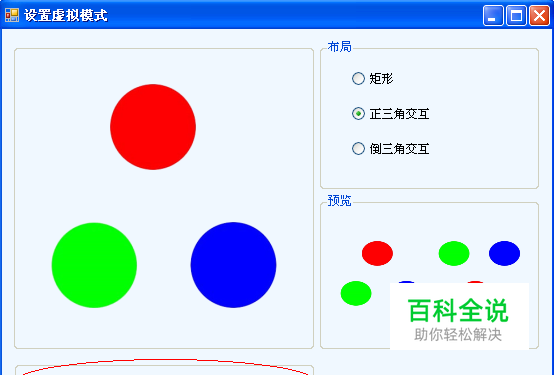

  无发送卡模式下，控制系统软件将没有发送卡操作页面，省略发送卡相关的所有参数设置，其他操作与有发送卡模式相同。 5.1 点亮显示屏 5.1.1 使用系统配置文件点亮显示屏 优点：使用系统配置文件可以快速点亮显示屏，不需要用户再进行设置。 操作步骤： 1) 点击主界面上的“显示屏配置”按钮，弹出如下对话框： 图 51选择配屏的方式 1) 在“当前操作串口”选项处选择需要配置的发送卡（控制器）连接的串口。无发送卡模式下应选择对应网口。 如果控制电脑只通过一根USB或者一根串口线连接到Nova控制系统，软件默认的串口即为当前串口，如果有多台控制系统通过不同USB或串口线连接到控制电脑，请选择需要配置的控制系统对应的串口。 2) 选择“载入配置文件”，点击浏览按钮，载入当前显示屏的配置文件。 3) 点击下一步，等待配置文件加载完成即可。 5.1.2 通过手动配置点亮显示屏 5.1.2.1 智能设置 操作步骤： 1) 点击主界面上的“显示屏配置”按钮，弹出图5-1中的对话框，然后选择“配置显示屏”，点击下一步，弹出如下窗口： 图 5-2显示屏配置 注意：如果图5-2中的发送卡分辨率与显卡输出分辨率不一致，请参照5.1.5分辨率与刷新率调整来修改发送卡的分辨率或者在电脑上修改显卡的分辨率，否则在智能设置过程，显示屏有可能显示不正确。 2) 在图5-2中切换到接收卡页面，点击接收卡页面下方的“智能设置”按钮，弹出智能设置选择窗口： 图 5-3智能设置选择 3) 选择选项1，点击下一步进入“智能设置向导1”，如下图5-4； 图 5-4智能设置向导1 数据类型：可选项有并行驱动、三色1点串行、三色8点串行、三色16点串行、四色1点串行、四色8点串行、四色16点串行； 模块芯片：选择当前灯板所用的驱动芯片的类型，如通用芯片，MBI5036，MBI5042等； OE极性：可选不知道，低有效，高有效； 灯板类型：可选常规灯板或异型灯板，选择异型灯板的话，需要指定一组数据一种颜色驱动芯片数量； 点数：灯板的实际像素点数，x是宽，y是高； 行译码方式：可选“静态无需译码”“138译码”、“直通译码”、“Decode595”、“LXY695x”五种，可根据灯板实际情况选择； 扫描方式：根据灯板实际情况在1-16扫之间进行选择，也可选择“不知道”； 接收卡带载模块的行列数：智能点屏用于观察灯板变化的那个箱体的模块行列数； 模块的级联方向：根据箱体的内灯板排线的连接情况选择。 接收卡工作模式 Ø Hub模式：选择接收卡Hub模式，分为常规、20组、24组或28组。 Ø 余晖控制信号极性：根据余晖电路设计选择信号的极性； 提示： （1) 接收卡带载模块的行列数， 使用默认的1行1列，则在智能描点时所有箱体第一行的所有灯板均会随描点亮点。 （2）按照箱体规格填写，则在智能描点时所有箱体第一行的最后一块灯板会随描点亮点。 4) 点击下一步，进入“智能向导2”，如图5-5； 图 5-5智能向导2 提示：如果知道灯板极性，在智能设置第一步中，做出指定，则不会出现这一步。 5) 点击下一步，进入“智能向导3”，如图5-6； 图 5-6智能向导3 6) 根据实际情况选择智能向导3中的选项，然后点击下一步进入“智能向导4”，如图5-7； 图 5-7智能向导4 7) 根据实际情况填写智能向导4，然后点击下一步进入智能向导5，如图5-8； 图 5-8智能向导5 8) 根据实际情况填写智能向导5，然后点击下一步进入智能向导6，如图5-9； 9) 根据实际情况选择智能向导6中的情况，点击下一步进入“智能向导9”，看灯板显示哪一个点亮，然后点击电脑上相对应的点，每点完一个点灯板会点亮下一个点，点击下一个点，如图5-10； 图 5-10智能设置9 提示：按住鼠标左键拖动鼠标、或使用Tab键、Enter键可快速绘制走线；相同规律的走线可点击“智能走线”快速完成绘制。 10) 按显示屏显示描完点后，会出现提示框提示描点完成，点击完成按钮。 之后会出现保存灯板信息对话框如图5-11，您可以保存灯板信息，以便下次快速点亮同样规格的灯板的显示屏，点击“浏览”选择文件保存路径，然后点击保存按钮保存，如果不需要保存，则直接点完成即可。 图 5-11保存灯板信息 提示：步骤10）中保存的灯板信息可以在图5-3智能设置选择中通过选择选项2或者选项3来完成快速智能设置。 5.1.2.2 显示屏连接 在图5-2所示窗口中，将标签切换到显示屏连接界面。 如果出现如下图5-12，请选择要配置的显示屏数目，然后点击配置按钮，会出现默认的简单屏页面，用户根据显示屏的实际情况进行配置。 如果出现已经配置好的的显示屏页面，需要修改的话，请在修改完毕后发送到硬件。 图 5-12无配屏信息 显示屏数目：可设置显示屏的数量； 配置：配置显示屏数量； 从硬件读取：从硬件读取显示屏连接信息； 检测通信状态：检测屏体所有硬件间的通信是否正常； 开启Mapping（目前仅A4/A5系列接收卡支持）: 开启该功能，会在箱体上显示当前箱体的编号及所在网口； 从文件载入：载入控制电脑上保存的屏体信息文件； 保存到文件：把屏体配置信息保存成屏体信息文件（*.scr）； 发送到硬件：把屏体配置信息发送到发送卡； 固化：将所有硬件参数固化到flash，掉电不丢失； 屏幕类型分简单显示屏，标准显示屏，复杂显示屏三类，下面分别对三种显示屏各项设置做介绍。 1) 简单屏配置 简单屏：单张发送卡的矩形屏，且每张接收卡带载相同。根据屏体实际情况编辑下图界面中的各项。 图 5-13简单屏配置 坐标：显示屏起始映射位置的设置，默认状态下起始位置是（0，0）的，也就是映射显示器的左上角坐标（0，0）； 虚拟模式：选择显示屏是否虚拟还是实像素，虚拟包括3灯和4灯虚拟； 勾选“启用”即启用虚拟模式，点击，进入虚拟模式设置界面，在窗口的右上角勾选灯的布局类型，然后在窗口左边用鼠标拖动以变换灯的排列位置。 比如选择“正三角交互”，变换位置后如下图所示： 图 5-14设置虚拟灯之灯的位置变换前 图 5-15 设置虚拟灯之灯的位置变换后 启用同步：仅视频控制器才有该选项，如在此处启用同步，并发送给硬件，视屏控制器将开启“拼接带载”功能，但软件无法读取到视频控制器对“拼接带载”的最新设置。 接收卡列数、接收卡行数：根据实际显示屏组成输入； 接收卡宽度、接受卡高度：单卡带载的像素点，应跟接收卡页面箱体设置保持一致； 发送卡序号：选择设置哪个发送卡； 串线方式：选择接收卡的网线的连接方式； 网口1带载：设置网口1的带载的接收卡数目； 高级设置：如果各个网口的串线方式不一致，点击该链接进入高级设置。 2) 标准屏设置 手动设置接收卡的串联方式，且每张接收卡带载可不同。 图 5-16标准屏设置 坐标：显示屏起始映射位置的设置，默认状态下起始位置是（0，0）的，也就是映射显示器的左上角坐标（0，0）； 虚拟模式：选择显示屏是虚拟屏还是实像素屏，虚拟屏包括3灯和4灯虚拟屏； 勾选“启用”即启用虚拟模式，点击，进入虚拟模式设置界面，在窗口的右上角勾选灯的布局类型，然后在窗口左边用鼠标拖动以变换灯的排列位置。 比如选择“矩形”，变换位置后如下图所示： 图 5-17设置虚拟灯之灯的位置变换前 图 5-18 设置虚拟灯之灯的位置变换后 接收卡列数、接收卡行数：根据实际显示屏组成输入，输入后软件界面会显示平面图，如上图； 全部重置：重置所有网线连接及箱体设置； 发送卡序号：选择设置哪个发送卡； 网口序号：选择发送卡网口； 连接分线器：如果系统连接了分线器，必须勾选此项，配置分线器网口。 当连接了分线器时，需在软件界面勾选“连接分线器”，然后点击“配置”，弹出分线器网口配置窗口，如下图： 图 5-19 分线器网口配置 分别设置发送卡序号、发送卡网口号、及网口对应的网口模式。 一分八：发送卡的一个网口进分线器，八个网口出。 二分四：发送卡的两个网口进分线器，八个网口出（发送卡的两个网口各分出4个）。 例1：发送卡1的网口1和网口2设置为二分四，那么发送卡1的网口1和网口2的网口模式都应该设置为“二分四”；设置完成后如下图，网口1对应：A1，A2，A3，A4；网口2对应B1，B2，B3，B4。 图 5-20 例1 网口配置 例2: 发送卡2的网口1设置为“一分八”，网口2直接连接接收卡。那么发送卡2的网口1的网口模式设置为“一分八”，网口2的网口模式设置为“无”。 图 5-21 例2网口配置 提示：如果之前配置过分线器网口，点击确定后软件会提示“将要删除当前的配置信息”，点击“确定”，即可。 回退：撤销最后设置的发送卡； 撤销当前网口：撤销与当前网口相关的全部设置； 宽度：接收卡带载的宽度； 高度：接收卡带载的高度； 应用到当前网口：将此网口连接的所有箱体的大小设置为当前宽高； 位置留空：当前位置需要留空时勾选； 标准屏设置方法: 如果未连接分线器，把连接发送卡的接收卡定义为第一张，如过连接了分线器，连接与分线器的A1网口连接的接收卡定义为第一张，输入相对应的数据，然后设置第一张接收卡连接的接收卡为第二张，输入相对应的数据。照此类推，只要鼠标点一圈就设置成功了。其中任何一张接收卡的点数可以相同，也可以不同，选中即可修改像素点数，也可以为选择留空，然后发送到接收卡或保存到电脑即可。 提示： （1) 不同发送卡进行屏体设置后，接收卡背景颜色不一样。 （2) 相同发送卡不同网口进行屏体设置后，接收卡文字颜色不一样。 （3）鼠标右键可取消当前接收卡。 4) 复杂屏设置 要对每张接收卡对应的发送卡、网口、起始坐标和带载点数分别进行设置。 图 5-22复杂屏设置 添加：弹出新窗口，可设置发送卡、网口号及序号，也可设置各个接收卡起点坐标及带载大小。 编辑：编辑已经添加的接收卡信息。 删除：从列表删除选中的接收卡。 清空：清除已设置的列表里所有的接收卡。 5.1.3设置箱体信息 在图5-2中切换到接收卡标签，则显示如下图5-23。 图 5-23设置箱体信息 箱体信息：设置当前接收卡所带箱体的大小，箱体内数据级联方向，其中“规则”是标准箱体，“不规则”是设置异型箱体。下图5-24为图5-23中标记为1的区域:图 5-24箱体信息 宽度，高度：分别设置接收卡所带当前箱体宽度和高度。 最大宽度：跟刷新频率，灰度级数，移位时钟频率有着密切的关系，会随着他们的改变而改变。一般来说，刷新频率，灰度级别越高，一张接收卡能带最大宽度就越小；扫描时钟越高，一张接收卡能带最大宽度就越大。但扫描时钟的上限是由灯板驱动芯片决定的，同时受灯板结构的影响。 最大高度：跟灯板的设计有关系。 提示： （1) 如果灯板的级联方向是从左到右或者是从右到左，那么最大宽度与刷新率等性能参数有关系，最大高度与灯板设计有关系。 （2）如果灯板的级联方向是从上到下或者是从下到上，那么最大高度与刷新率等性能参数有关系，最大宽度与灯板设计有关系。 5.1.4 性能参数的调整 通过调整箱体的性能参数，可以使显示屏达到最佳的显示效果。 性能参数调整区域为图5-23中标记为2的位置，即如下图5-25。 图 5-25性能参数 消除余辉：对部分芯片支持消除余辉功能，软件默认已勾选。 图 5-26 消除余辉 数据组交换：调整数据组顺序； 有直观和描组两种数据组交换模式。 如图5-27，直观模式下，按照显示屏上显示的顺序在软件上对应填写即可。 如图5-28，描组模式下，按照显示屏上亮块闪烁的顺序依次点击软件上的对应位置，点击的同时软件上将产生对应序号，显示屏上无亮块闪烁的区域，在软件点击“无闪烁区域”按钮。 重置数据：清空当前数据，重新设置。 发送：将数据发送给硬件。 应用：保存当前数据。 图 5-27 直观模式 图 5-28 描组模式
