如何对块进行编辑？

2024-04-03 19:10:15

在CAD中经常会将某一些图形放在一起做一个块，但是需要修改的时候把图形炸开，然后再合并在一起，那这样是比较麻烦的，如何能直接对块进行编辑呢？

操作方法

01

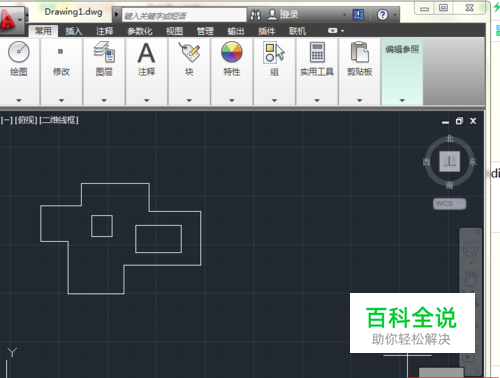

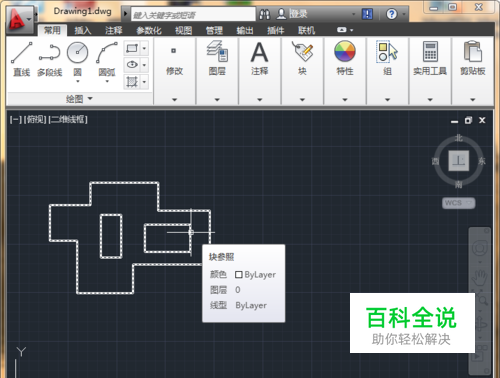

打开CAD，我这里画了一个简单的图形，外圈加里面两个长方形，把三个图形放在一起做了一个块。
02

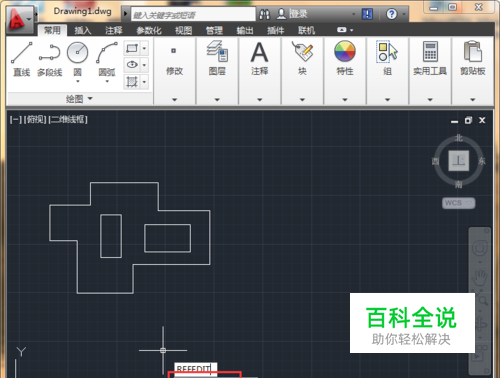

如果不把图形炸开的话，那就要使用一个修改块的命令，refedit.
03

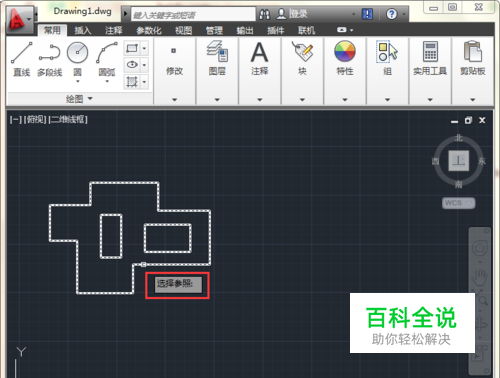

点击enter之后会提示你选择参照，我们这里就选择这个块。
04

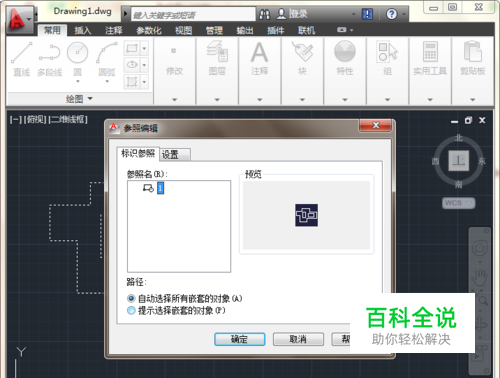

出现参照编辑对话框，这个可以按默认选择。
05

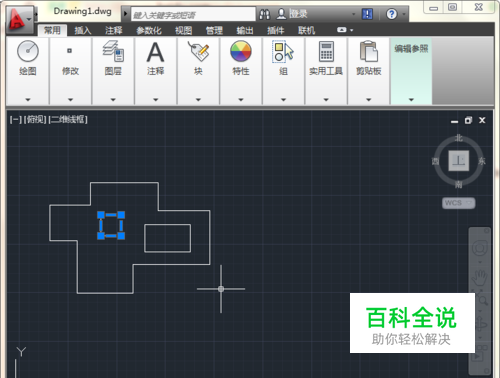

然后选择自己需要编辑的图形进行编辑。如下图，已经可以选择其中的一个长方形了。
06

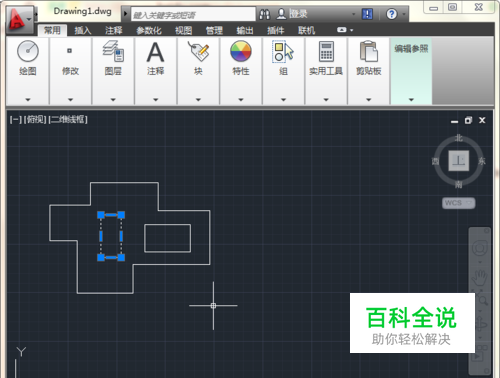

这里就把这个长方形缩小一半吧，变成下图所示的样子。
07

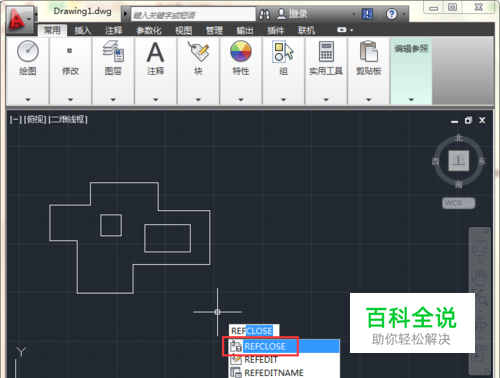

然后输入refclose，用这个来关闭块编辑。
08

会提示你是否保存参照修改，如果不保存那不就是没修改吗，这里选择保存。
09

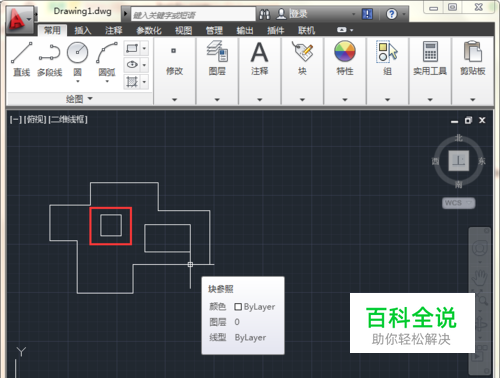

然后回到模型中，发现这里更改了块中的一部分，而且这个还是一个块。
