掌握犀牛Rhino5.0曲线绘制工具集命令(一)

犀牛Rhino5.0中曲线绘制是建立NURBS模型的基础,除了直接使用命令进行曲线绘制命令外,对曲线控制点(CV点)和编辑点(EP点)等进行编辑也是曲线造型的重要手段。在犀牛Rhino5.0中绘制曲线的手段有很多种,但最为常用的是使用控制点和内插点绘制曲线以及调节控制点和编辑点及编辑曲线。

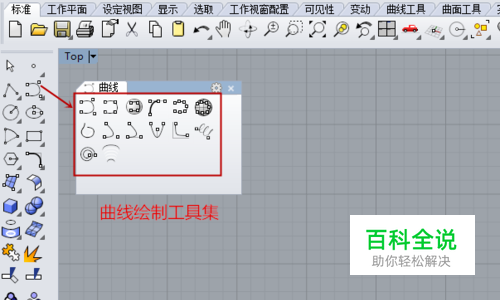

曲线绘制工具集分两部分来进行说明各个图标的使用方法,下面小编在这篇文章对犀牛Rhino5.0中的绘制曲线的相关命令(控制点曲线(Curve)、内插点曲线(InterpCrv)、曲面上的内插点曲线(InterpcrvOnSrf)、控制杆曲线(HandleCurve)、Sketch(OnSurface)、Sketch(OnMesh))等图标的使用方法。让使用者对曲线绘制有更深的理解以及掌握其绘制方法。曲线绘制工具集如图1所示。

操作方法

  • 01

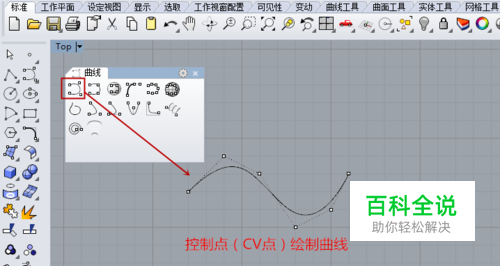

    控制点曲线(Curve),用于通过控制点(CV点)来绘制曲线,操作方式为:点击该按钮后,在命令行输入曲线阶数(一般默认为3,不做更改),在操作视窗中任意位置添加控制点绘制曲线,确认完成绘制。如图2所示。

  • 02

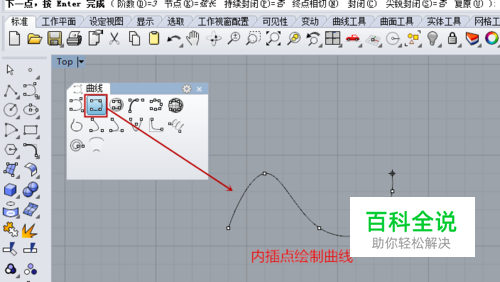

    内插点曲线(InterpCrv),用于通过节点绘制曲线,操作方式为:点击该按钮后,在命令行输入曲线阶数(一般默认为3,不做更改),在操作视窗中任意位置添加内插点绘制曲线,确认完成绘制。如图3所示。

  • 03

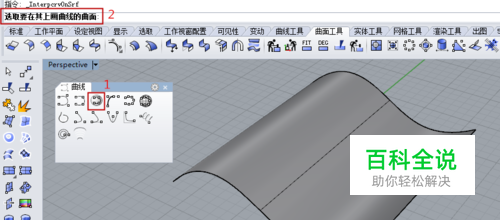

    曲面上的内插点曲线(InterpcrvOnSrf),用于直接在曲面上绘制编辑点曲线。操作方式为:点击该按钮后,选取要在其上画曲线的曲面,如图4、如图5所示。

  • 04

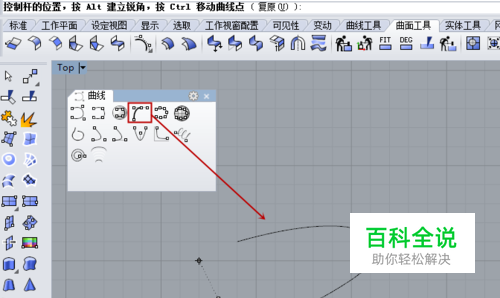

    控制杆曲线(HandleCurve),用于以一个控制杆来调节曲线的转向和造型。如图6所示。

  • 05

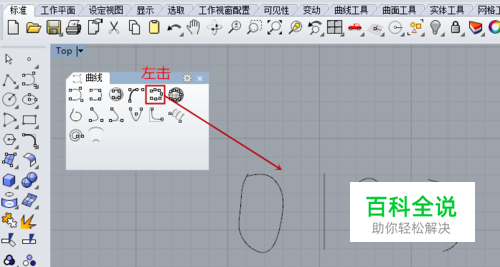

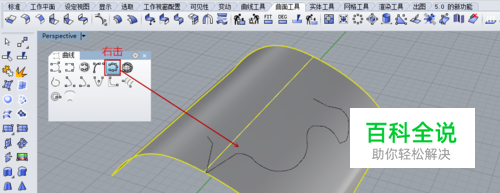

    (Sketch(OnSurface)),用于自由地绘制曲线,操作方式为:左击该按钮后,在视窗中按住鼠标左键随意地勾画曲线,松开鼠标即完成曲线绘制,如图7所示。右击使用该命令表示在曲面上绘制自由曲线,如图8所示。

  • 06

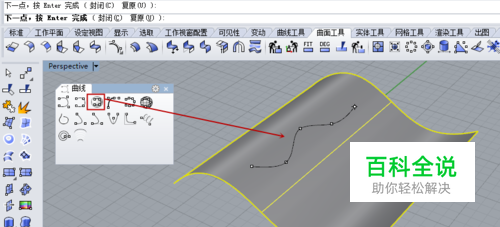

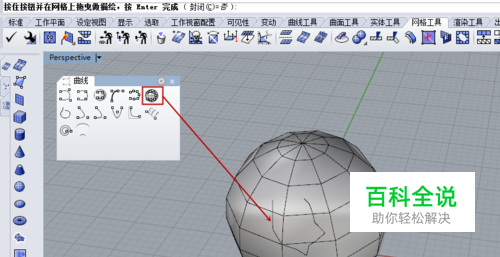

    (Sketch(OnMesh)),用于在网格上绘制自由曲线,操作方式为:左击该按钮后,在视窗中按住鼠标左键在网格上随意地勾画曲线,松开鼠标即完成曲线绘制。如图9所示。
