阐述犀牛Rhino5.0中的控制点、编辑点、节点
犀牛Rhino5.0中除了普通的点物件外，还存在另一种类型的点，有控制点（CV点）、编辑点（EP点）、节点（Knot点）三种，这三种点都属于NURBS曲线中的关键点。
下面小编就针对控制点（CV点）、编辑点（EP点）、节点（Knot点）做详细阐述。
操作方法
- 01

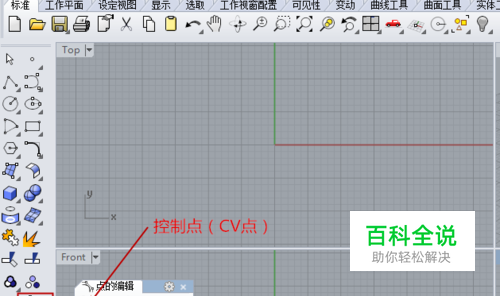

控制点（CV点）。 控制点（CV点）是控制NURBS物件形态的关键点，犀牛Rhino5.0提供了直接对NURBS物体的控制点进行操作和编辑的功能，如图1所示。
- 02

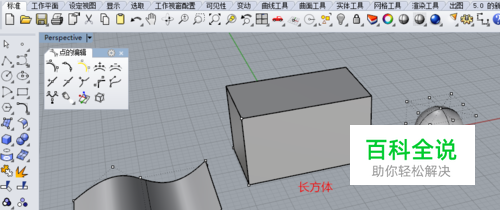

在犀牛Rhino5.0中，所有单个曲面和所有曲面都能显示控制点（CV点），但多重曲面则不能显示控制点（CV点）。球体和立方体虽然都是实体类型，但其区别在于球体是单个的封闭曲面，而立方体是由多个曲面组合而成的封闭曲面。如图2所示。
- 03

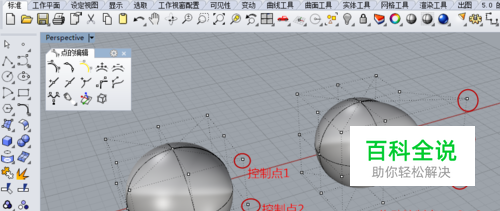

选择一部分控制点（CV点），并对其进行拖动，会发现物体形状将发生变化，对控制点（CV点）的位置移动实际上是犀牛Rhino5.0中相当重要的造型方法之一。如图3所示。
- 04

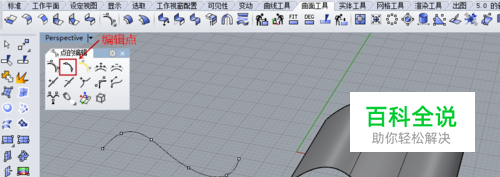

编辑点（EP点）。 编辑点（EP点）不同于控制点（CV点），编辑点始终位于曲线上，犀牛Rhino5.0中仅能对曲线显示和操作编辑点，而无法对曲面显示和操作编辑点，如图4所示。
- 05

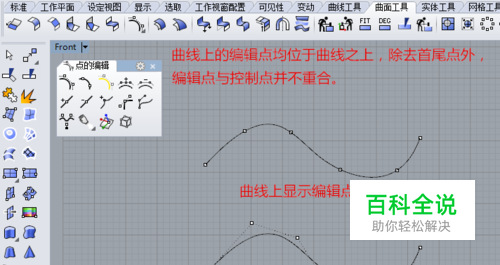

如图5所示，编辑点可以看到，曲线上的编辑点均位于曲线之上，除去首尾点外，编辑点与控制点并不重合。
- 06

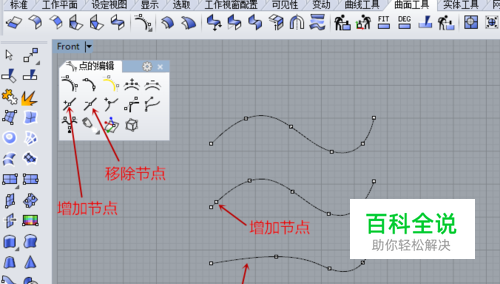

节点（Knot点）。 节点（Knot点）在犀牛Rhino5.0中无法进行直接移动等操作，但能被捕捉到，并且可以进行适当的操作和编辑，编辑点来源于节点，有些部分是重合的，但不完全重合。可以通过勾选物件锁点中的“节点”来捕捉曲线节点，还可以使用点的编辑工具集中的“增加节点”和“移除节点”按钮来对曲线或曲面增加和移除节点。如图6所示。
