UG10.0进入草图环境方法
UG10.0有不同的方法进入草图环境，下面为大家介绍两种，分别是直接草图与任务环境中的草图
方法1
- 01
首先打开UG NX10.0，新建模型，进入建模环境
- 02

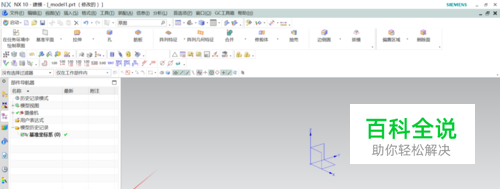

单击菜单上的"插入"，选择“草图”命令； 或者在直接草图工具栏上单击”创建草图“命令，默认在下方
- 03

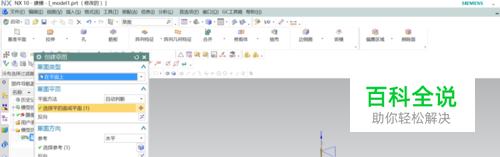

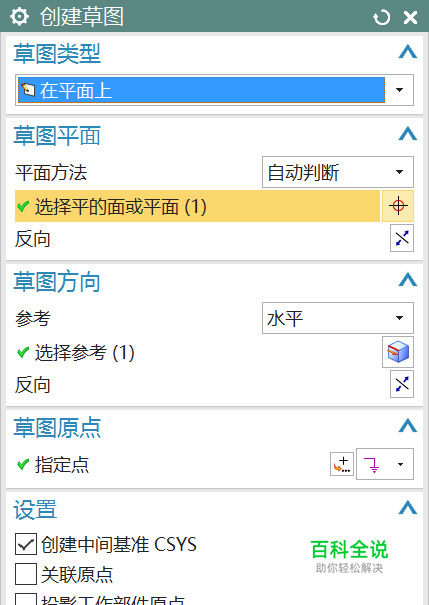

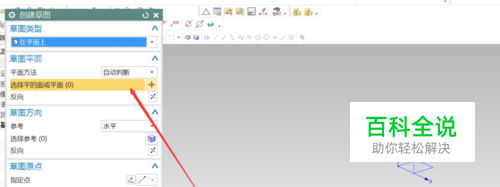

弹出“创建草图”对话框，在这里平面方法选择”自动判断“，单击”选择平的面或平面“，然后单击选择一个面。这里的面可以是基准平面，也可以是实体上的平面或片体平面，自由空间很大。我选择了XY基准面来演示
- 04

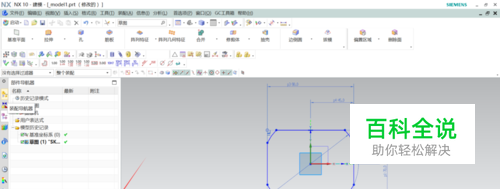

单击”创建草图“对话框的”确定“按钮，即可进入草图环境
- 05

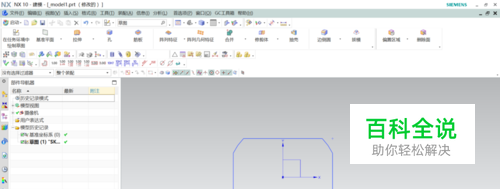

草图绘制结束后，单击”直接草图“工具栏上的”完成草图“按钮，即可退出草图环境，默认在下方。退出时草图依然是正对的方向
方法2
- 01

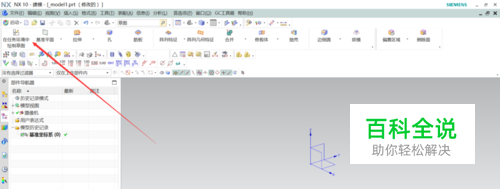

同样地，在建模环境中，菜单工具栏中点击”插入“-”在任务环境中绘制草图“。或者单击特征工具栏上的这一命令
- 02

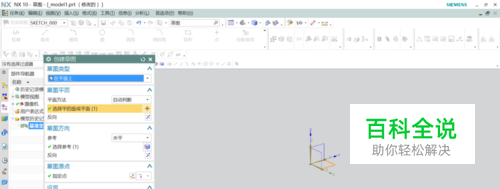

弹出”创建草图“对话框，同方法1操作相同。我同样选择XY基准平面演示
- 03
草图绘制完成，单击完成草图退出草图环境，默认在上方。退出后会回到创建草图前的方向。
