AutoCAD中如何制作等高线地形图

操作方法

01

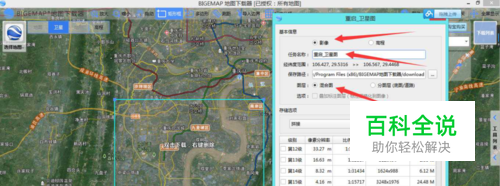

影像下载/高程数据下载影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（如图 1所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，下载卫星图像，如下图：
02

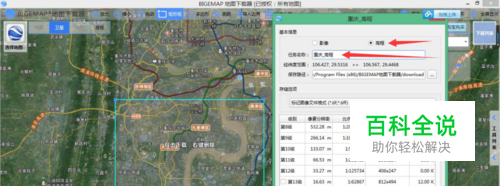

注意：红色箭头的地方。下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：
03

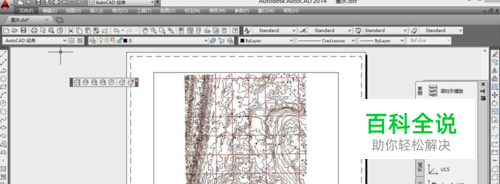

：投影变换由于AutoCAD不支持经纬度坐标，需要用到大地坐标，所以需要将下载的卫星图像和高程数据转换成Xi'AN80坐标系或者Beijing54坐标系。本实例已转Xi'an80坐标系为例说明。 2.1 将卫星图像转化成Xi'an80坐标系如何将下载的卫星图像转换成西安80坐标？ 2.2 将高程数据转换成Xi'an80坐标系如何转换等高线到西安80坐标系? 第三步：将等高线和卫星图像在CAD中打开叠加 3.1 先打开等高线在等高线转换成西安80之后，保存成为了DXF格式，双击DXF格式的等高线，会自动启动CAD打开等高线，如下图：
04

亲已经给你授权谷歌有偏移（谷歌地球和谷歌无偏移不免费送）。重启软件，标题栏出现已授权字样即可代表授权成功，请把已授权截图到群里。谢谢
05

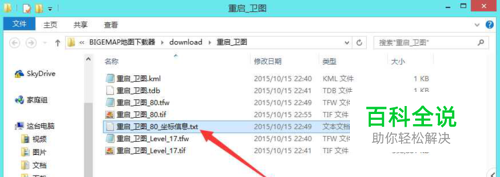

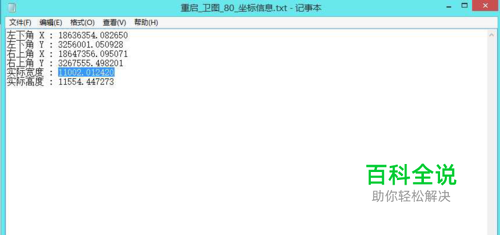

打开这个TXT文件，如下图：
06

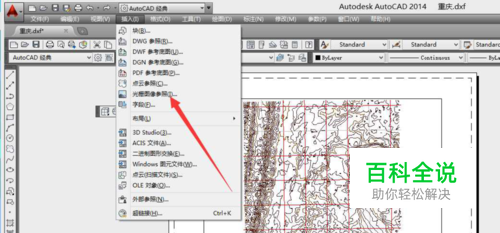

回到刚才打开等高线的AutoCAD界面：选择工具栏里面的【插入】->【光栅图像参照】，如下图：
07

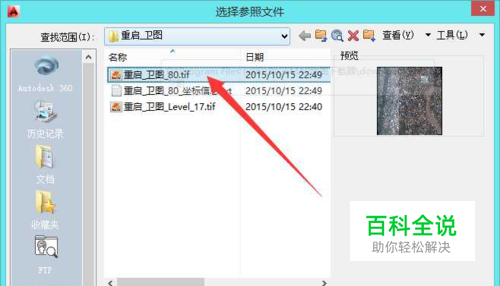

打开如下界面，选择转换成西安80的卫星图像，如下图：
08

点击【打开】，出现如下界面：
09

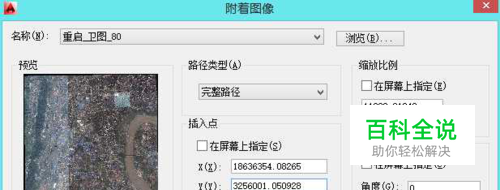

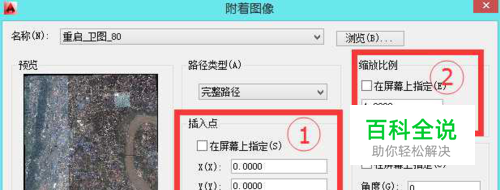

上图中需要填写① 和 ② 的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数来自刚开打开的TXT文件，填写如下： ① X(X):填写TXT文件中的【左下角X】后面的数字 X(Y):填写TXT文件中的【左下角Y】后面的数字 Z(Z):不用填，默认 ② 缩放比例:填写TXT文件中的【实际宽度】后面的数字填写完成后的效果如下图：
10

点击上图中的【确定】，如下图所示:
11

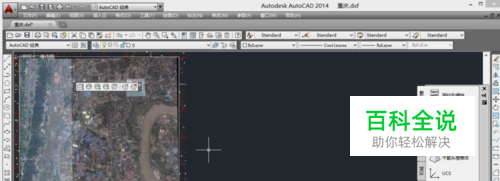

选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，如下图：
12

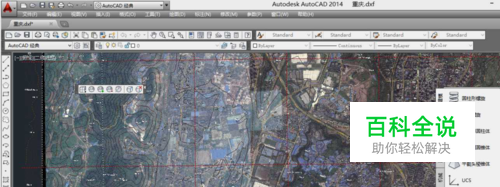

滚动鼠标可放大缩小，如下图：
13

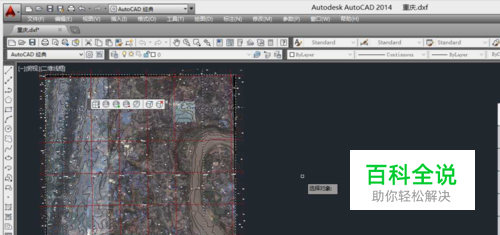

套合成功，很完美的效果，可储存为你想要的结果。谢谢。
