cad怎么修改标注

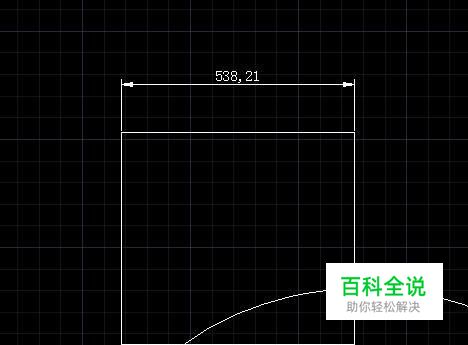

标注其实只需要改一个地方,就是全局比例.如图:
原始标注太小,看不清,需要放大而已.

步骤/方法

  • 01

    输入:dimsytle,空格.

  • 02

    点新建,会以standard为原本,新建一个样式,样式名称可以取为standard X10,这样下次你使用标注时一看就明白是放大10倍.

  • 03

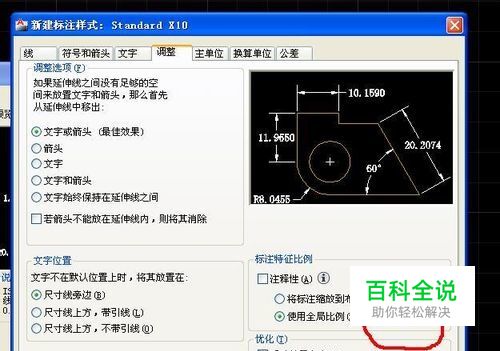

    只把全局比例改为10就行了,其它什么都不用动.

  • 04

    选择standard X10为当前标注样式,结果如下:

  • 05

    建议不要在标注上点鼠标右键,选择其属性来修改数值,这是个不好的习惯.如下图:
