Revit如何用三维等高线创建地形表面？

在建筑中我们通常要对测量的地形进行绘制，在平面中观察地形不够直观，我们可以在Revit软件中把这些数据生成模型，达到可视化的效果，下面来给大家简单演示一下。

操作方法

  • 01

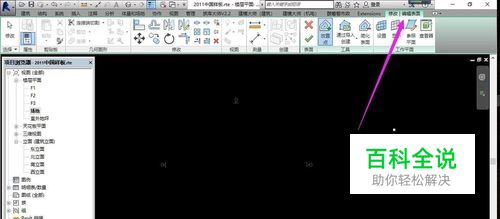

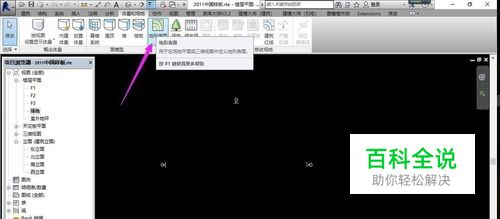

    打开软件进入中国样板，点击体量和场地选项卡，单击地形表面按钮，进入修改/编辑表面选项卡。

  • 02

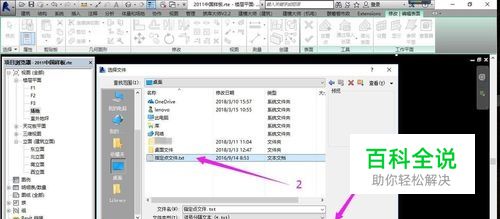

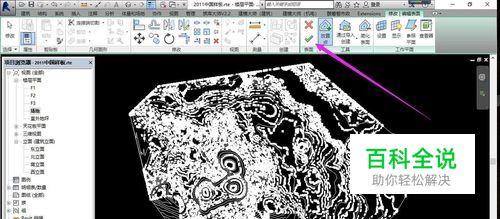

    选择通过导入创建指定点文件进行创建（指定点文件是我们测量好的等高线数据导出为txt格式），完成后进行导入，文件单位选择 米，点击确定就会自动生成了，点击对勾就可以了。

  • 03

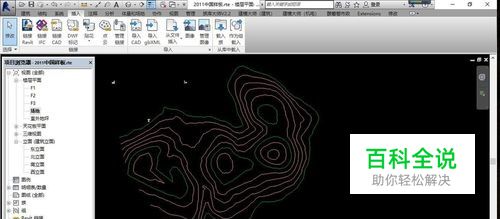

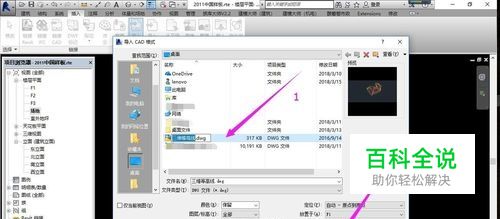

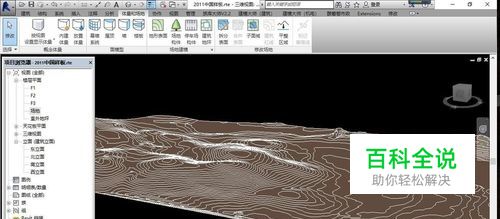

    通过CAD生成的三维高程点数据也可以来建立地形表面，同理，在项目浏览器中切换视图为 场地楼层平面，在插入选项卡导入CAD文件，接下来就会自动生成了，如图所示。
