revit可拉伸族的创建过程及技巧

现在很多设计院已经开始从事BIM设计的研究,现在主流的BIM设计平台revit软件的模型创建最基本单元为族,在进行三维设计过程中,需要准备不同类型的族,本文将通过一个简单的例子来介绍revit可拉伸族的创建过程。

操作方法

  • 01

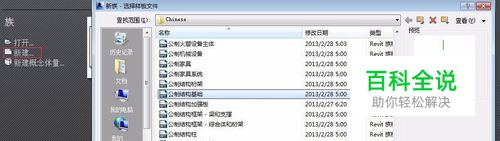

    首先,选择族样板文件。打开revit软件,在起始界面族区域,点取【新建】,弹出选择样板文件对话框,选择需要制作族的样板文件,本文以阶梯独立基础为例,选择公制结构基础样板文件。

  • 02

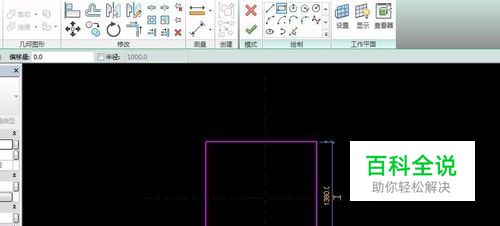

    进入到revit界面后,在【创建】-【拉伸】界面下,点取需要绘制的模型基本形状,在绘图区域进行绘制,绘制完成后,点取对勾。

  • 03

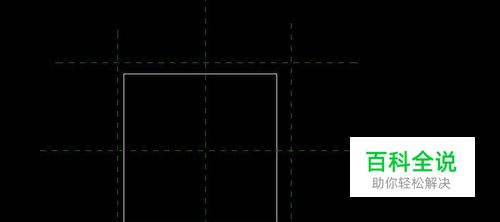

    布局有助于绘制构件几何图形的参照平面。参照平面的绘制是关键一步,参照平面是图形与尺寸及参数的纽带,灵活的运用参照平面可以达到很多复杂的效果。

  • 04

    标注参照平面,并对对称的模型进行等分操作。等分操作的方法为点取标注后自动出现的EQ。

  • 05

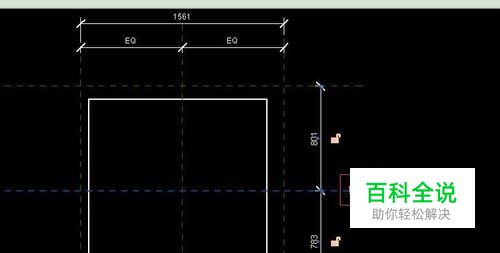

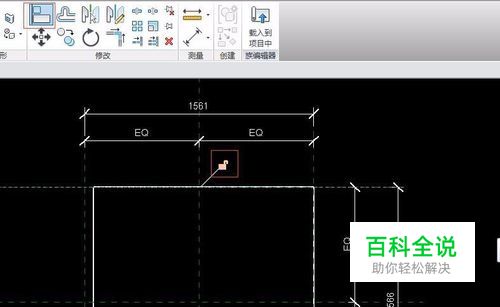

    利用对齐工具对参照平面与模型进行对齐操作,对齐后点取软件自动出现的打开的小锁,对模型进行锁定。

  • 06

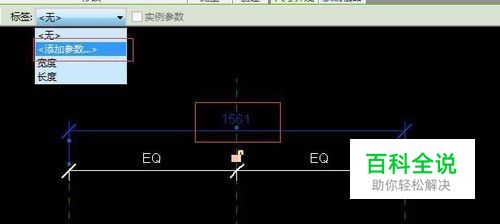

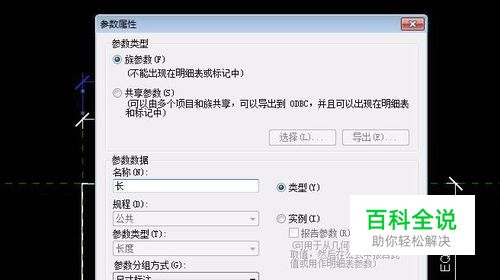

    点取尺寸线,对尺寸添加标签。点取标签下的<添加参数>按钮,设置参数名称、参数类型。

  • 07

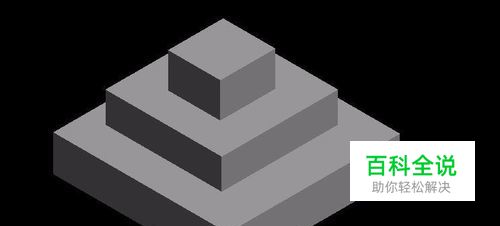

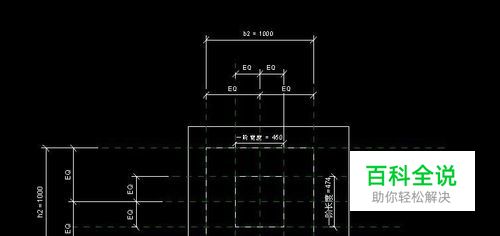

    用相同的方式,对立面尺寸进行标注,并绑定。重复操作3次,并设置不同的立面绑定高度位置,就可以完成三阶独立基础的族。
