怎样用CAD绘制花瓣和雨伞？【百科全说】

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD绘制花瓣和雨伞。

绘制花瓣

01

首先，我们单击“绘图”工具栏中的“多段线”按钮，和“圆弧”按钮，绘制出花瓣的外框，将花瓣外框绘制出来以后，我们进行下一个步骤。

第二步

01

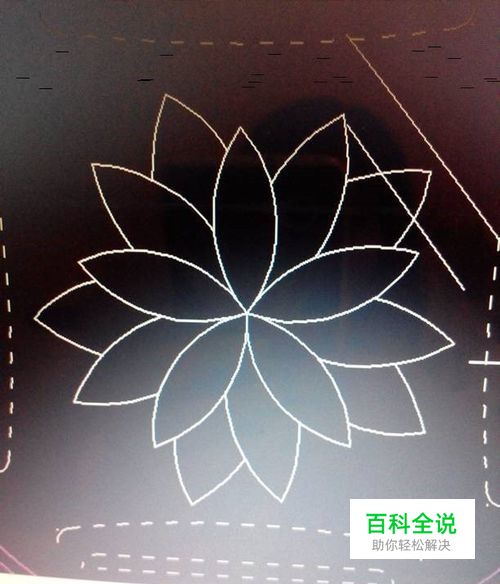

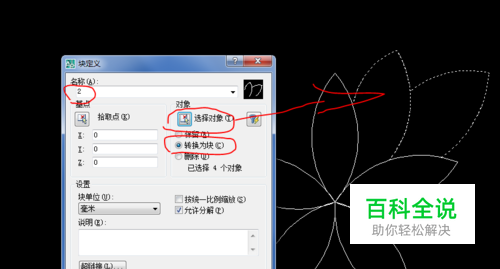

接着，我们单击“修改”工具栏中的“环形阵列”按钮，然后，设置项目为5，项目间角度为360，选择花瓣下端点外一点为中心，选择绘制的花瓣为对象，最后，单击“确定”按钮，花瓣就被我们绘制出来了。

绘制雨伞

01

首先，单击“绘图”工具栏中的“圆弧”按钮，绘制雨伞的外框。命令提示如下：命令：ARC 指定圆弧的起点或（圆心C）：C 指定圆弧的圆心：（在屏幕上指定圆心）指定圆弧的起点：（在屏幕上圆心位置的右边指定圆弧的起点）指定圆弧的端点或（角度A/弦长L）：A 指定包含角：180（注意角度的逆时针转向）

第二步

01

单击“绘图”工具栏中的“多段线”按钮，绘制雨伞的底边。命令行提示如下：命令：SPLINE 指定第一个点或（对象O）：（指定样条曲线的第一个点1）指定下一点：（指定样条曲线的下一个点2）指定下一点或（闭合C/拟合公差F）<起点切向>：（指定样条曲线的下一个点3）指定下一点或（闭合C/拟合公差F）<起点切向>：（指定样条曲线的下一个点4）指定下一点或（闭合C/拟合公差F）<起点切向>：（指定样条曲线的下一个点5）指定下一点或（闭合C/拟合公差F）<起点切向>：（指定样条曲线的下一个点6）指定下一点或（闭合C/拟合公差F）<起点切向>：（指定样条曲线的下一个点7）指定下一点或（闭合C/拟合公差F）<起点切向>：指定起点切向：（在1点左边顺着曲线往外指定一点并右击确认）指定端点切向：（在7点右边顺着曲线往外指定一点并右击确认）

第三步

01

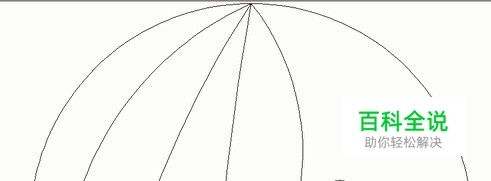

接着，单击“绘图”工具栏中的“圆弧”按钮，绘制起点在正中点8，第二个点在点9，端点在点2的圆弧。然后，重复“圆弧”的命令，接着再绘制其他的伞面辐条。伞面辐条绘制完成，我们进行下一个步骤。

第四步

01

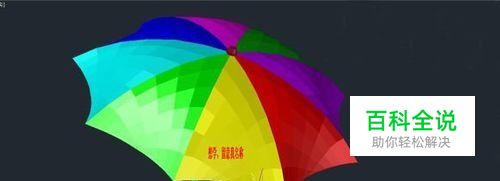

最后，我们单击“绘图”工具栏中的“多段线”按钮，绘制伞顶和伞把。命令行提示如下：命令：PLINE 指定起点：（点8位置指定伞顶起点）当前线宽为3.0000 指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：W 指定起点宽度<3.0000>:4 指定端点宽度<4.0000>:2 指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：（指定伞顶终点）指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：U（位置不合适，取消）指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：（重新在往上适当位置指定伞顶终点）指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：（右击确认）命令：PLINE 指定起点：（点8的正下方点4位置附近，指定伞把起点）当前线宽：2.0000 指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：H 指定起点半宽<1.0000>:1.5 指定端点半宽<1.5000>: 指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：（往下适当位置指定下一点）指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：A 指定圆弧的端点或（角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W）：（指定圆弧的端点）指定圆弧的端点或（角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W）：（鼠标右击确认）这样，我们的雨伞就绘制出来了。
