autocad如何添加标注如何更改标注字体及箭头

2024-03-30 12:23:19

autocad是专业的绘图软件，应用在很多行业，我们经常在一些工程图纸上看到标注，那么autocad如何添加标注呢？在添加标注时如何更改标注字体及箭头呢？接下来小烟以autocad 2012为例简单介绍一下。

如何添加标注

01

首先在电脑上下载并安装autocad 2012软件，并打开该软件，如下图所示。
02

接下来我们在绘图面板内绘制一个长方形，如下图所示。
03

然后点击上方菜单栏里的【标注】弹出下拉菜单，可以看到【线性】选项，如下图所示。
04

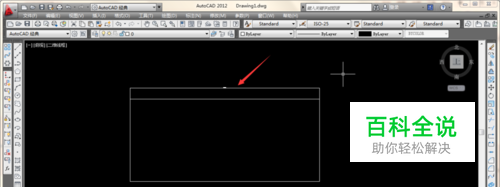

接下来我们可以对长方形的长进行标注，如下图所示，标注成功后可以发现字体很小，根本看不清。

更改标注字体及箭头

01

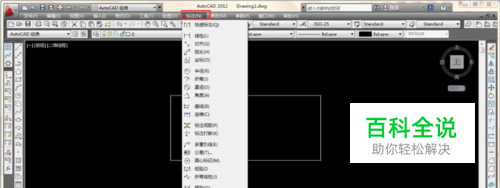

接下来再次点击上方菜单栏里的【标注】选项，弹出下拉菜单，可以看到【标注样式】选项，如下图所示。
02

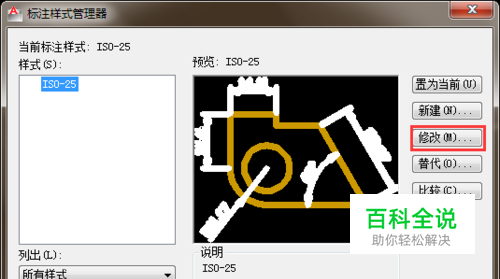

点击【标注样式】选项，弹出标注格式样式管理器，在左侧功能栏里可以看到【修改】选项，如下图所示。
03

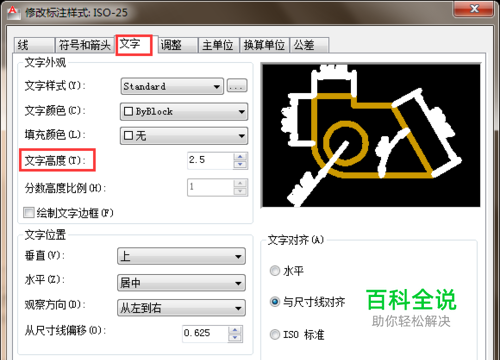

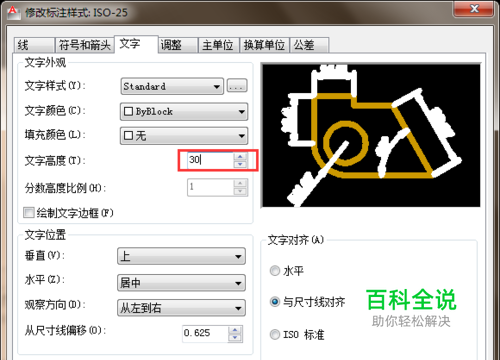

点击【修改】选项，弹出修改标注样式窗口，在【文字】选项内将文字高度数值由2.5更改为30，如下图所示。
04

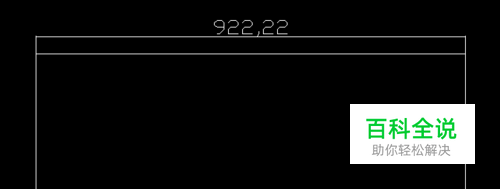

然后点击【确定】，此时可以发现标注的数字可以看清楚了，如下图所示。
05

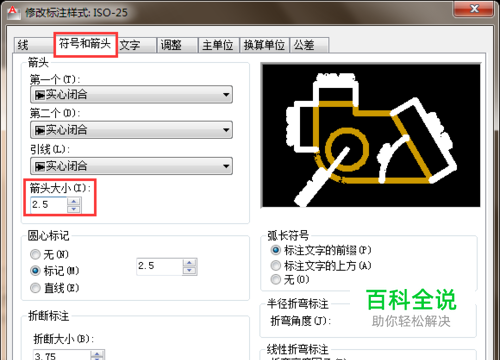

再次打开修改标注样式窗口，点击【符号与箭头】选项，将箭头大小默认值2.5更改为30，如下图所示。
06

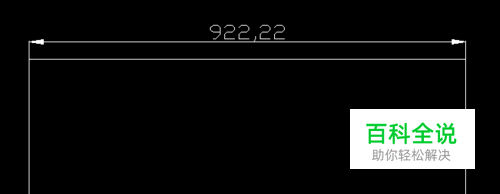

经过以上处理，可以发现标注字体和箭头比之前更加明显了，如下图所示。
