AUTOCAD经常在建筑制图和机械制图中使用，由于其精准的数据绘图和多种工具方便处理图纸和更改数据，而广受喜爱；在建筑图纸中，经常要进行门窗的绘制，以及门窗的尺寸标注，使用CAD可以轻松进行精确的数据标注，下面，我们就来学习一下如何绘制门窗，以及进行门窗的尺寸标注。

墙体，门窗绘制

01

首先，我们打开AUTOCAD绘图软件，进入绘图页面，我们首先使用“轴网柱子——绘制轴网”，设置图纸轴网，能够方便我们后面的操作。
02

在弹出的轴网设置中，我们进行轴网间距的具体数值的设置，并确定轴网的进入方式，分为上下开和左右进，我们可以自行尝试，选择最合适的轴网。
03

完成轴网设置后，点击确定，即可输出轴网，在绘图处的合适位置单击鼠标左键，即可确定位置，并放置轴网，接着我们绘制墙体。
04

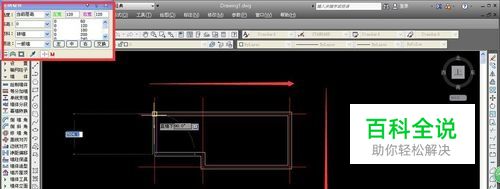

在左侧工具栏中选择“墙体——绘制墙体”，即可弹出墙体的设置窗口，我们可以在设置窗口对墙体宽度等属性进行设置。
05

完成墙体数据设置后，我们将鼠标移动到轴线上，系统会自动贴合轴线进行墙体绘制，点击鼠标确定墙体的转折点，从而完成墙体的绘制。
06

完成墙体的绘制后，我们即可在墙体中放置门窗，门窗按照我们的常识应该和墙是一体的，不能脱离墙体，因此合理的墙线是必须的。
07

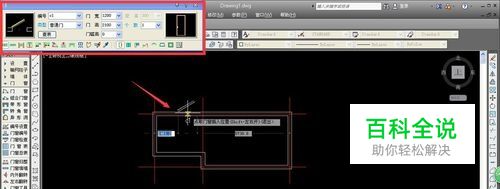

在左侧工具栏中选择“门窗——门窗”进入门窗放置命令，系统依旧会在左上角弹出门窗的设置窗口，根据提示进行设置即可。
08

完成基本数据的设置后，点击墙线中的一条（墙线由两条线组成），即可看到放置后的效果，确定位置后单击鼠标左键即可确定放置门窗。
09

这样即可进行门窗的放置，在左上方设置窗口的下方快捷操作键中，我们可以进行门窗的转换，选择放置门或者是窗。

门窗，以及门窗标注

01

门和窗的放置方式相同，完成门窗的放置后，我们即可对门窗进行标注，门窗标注以墙为基础，没有门窗的墙无法进行标注。
02

在左侧工具栏中选择“尺寸标注——门窗标注”进入门窗标注命令，此时系统会提示我们选择墙线，我们将鼠标移动到墙线内部。
03

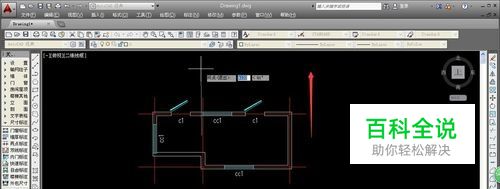

鼠标从墙线内部选中，并拉取一道线，穿过选中的墙体，完成后松开鼠标，系统即可确定我们选中的是哪一面墙体。
04

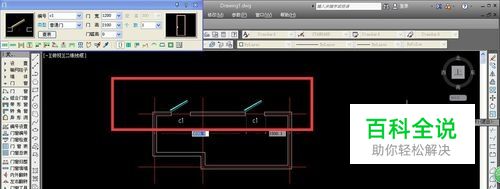

可以看到，系统自动将选中墙体的门窗都进行了尺寸标注，尺寸标注的数据位置以拉取线的终点为准，因此一定要从空间内部向外拉线，能将标注放置在空间之外。
05

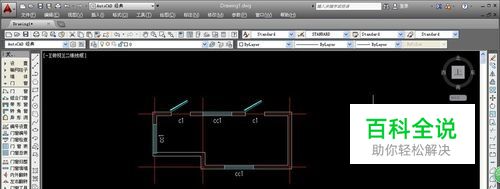

根据相同操作，我们即可完成其他墙线的具体标注，没有门窗的墙体无法被标注；标注时，会以墙体为主体，门窗为分割点，进行门窗以及门窗间距的标注。标注线默认为绿色，数据默认为白色。
