revit 构件可见性控制的六因素

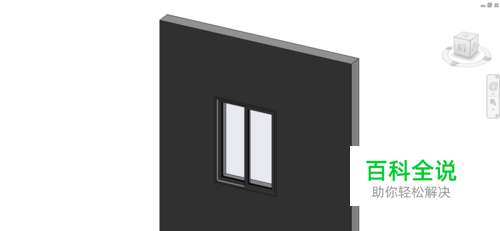

刚开始接触revit绘图总是会出现，画的东西看不到等等情况，下面把所有的控制图元视图的方法都例举出来，再也不愁找不到画的模型了。
*视图范围
- 01

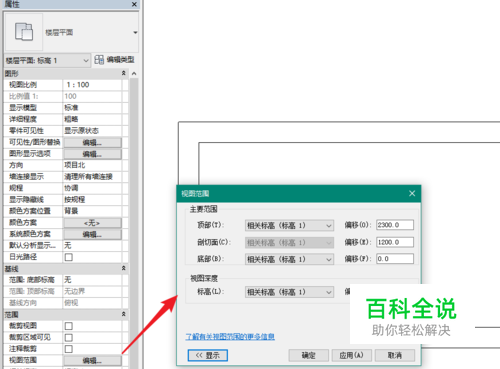

在 "属性" 选项板中，找到 "视图范围" 参数，并单击"编辑"。 或者，通过键盘输入快捷键 "VR"。
- 02

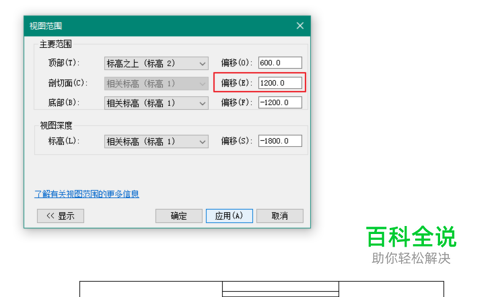

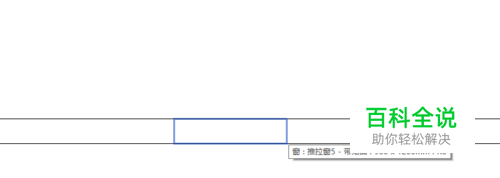

将剖切面偏移设置到可以剖切到窗的高度；因窗底部高度900，剖切面设置为1200，点击"应用";
*可见性/图形替换
- 01

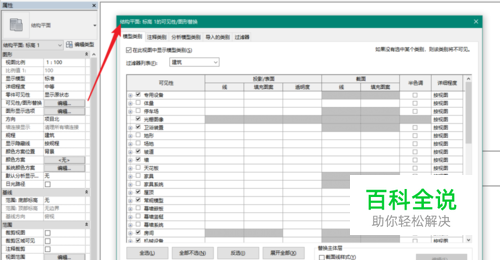

在 "属性" 选项板中，找到 "可见性/图形替换" 参数，并单击"编辑"。 或者，通过键盘输入快捷键 "VV"。
- 02

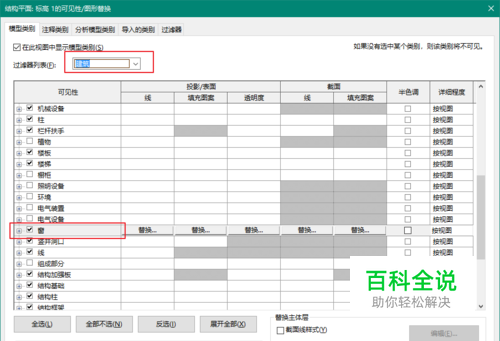

因窗属性为建筑构件，过滤器列表✔建筑，在可见性列下找到窗，并✔窗，点击确定；
*阶段化
- 01

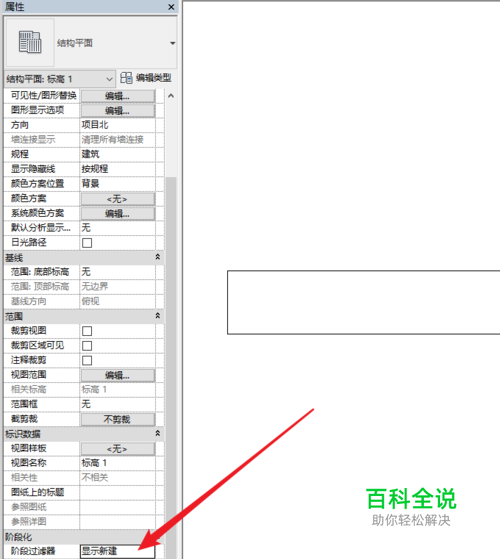

在 "属性" 选项板中，找到 "阶段化" 参数，并单击"阶段过滤器"后的属性框；
- 02

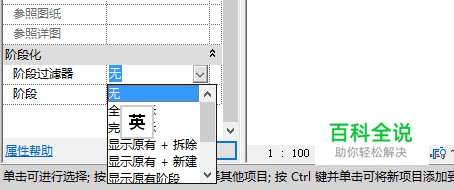

单击"无"，即没有阶段过滤条件；
*过滤器
- 01

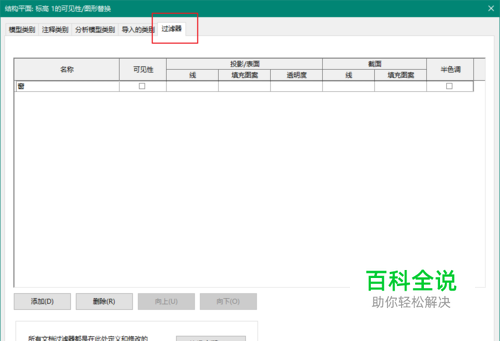

在 "属性" 选项板中，找到 "可见性/图形替换" 参数，并单击"编辑"。 或者，通过键盘输入快捷键 "VV"。 点击最左边的标签"过滤器"；
- 02
查看是否勾选✔可见性，勾选即可见；
*工作集
- 01

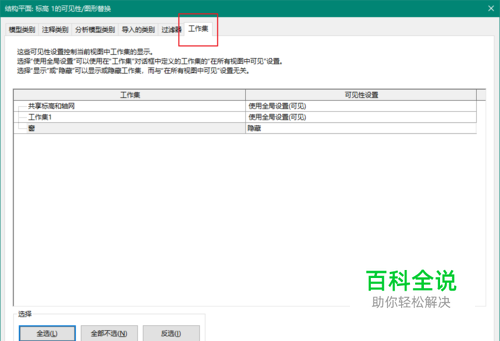

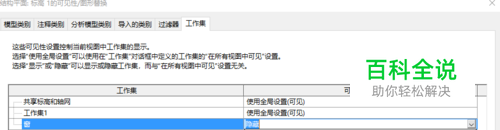

在 "属性" 选项板中，找到 "可见性/图形替换" 参数，并单击"编辑"。 或者，通过键盘输入快捷键 "VV"。 点击最左边的标签"工作集"；
- 02
查看工作集可见性设置是否为隐藏，设置为"使用全局设置(可见)"。
*规程
- 01

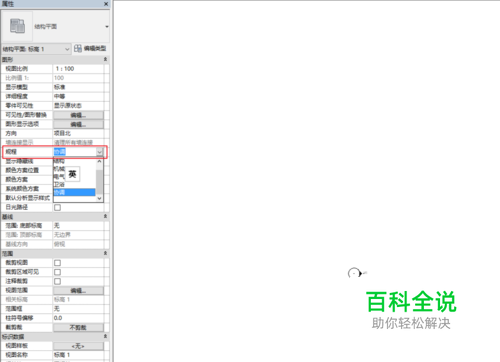

在 "属性" 选项板中，找到 "规程" 参数，并单击"协调"。
