怎么用CAXA绘制六角头螺栓

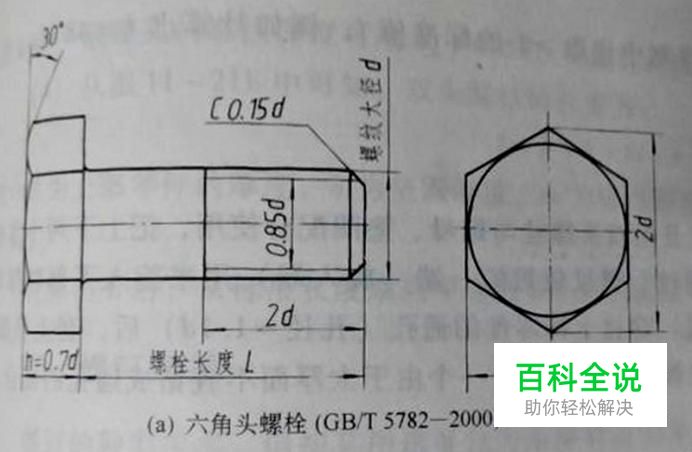

螺栓作为标准件，技术参数以及加工工艺都已经很成熟了，图纸也是相当完善的，作为研究学习，下面我们来看看标准的六角头螺栓怎么绘制；
操作方法
- 01

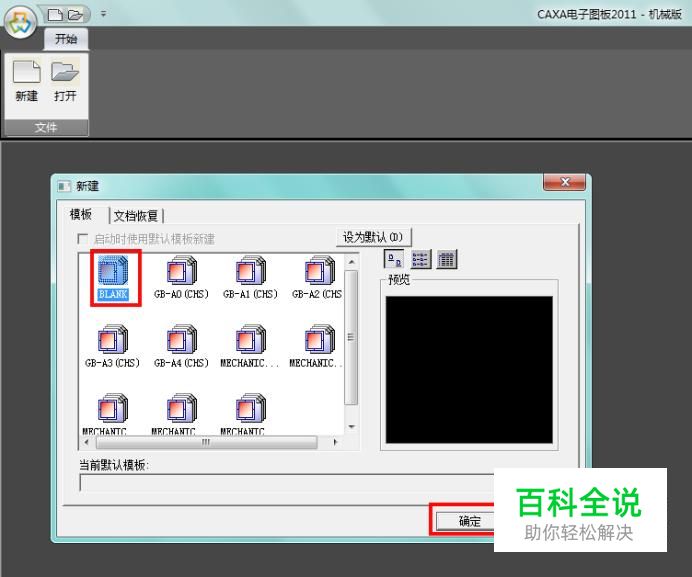

打开CAXA电子图版，选择“BLANK”模板，以下绘制的螺栓参数均以M10螺栓为例；
- 02

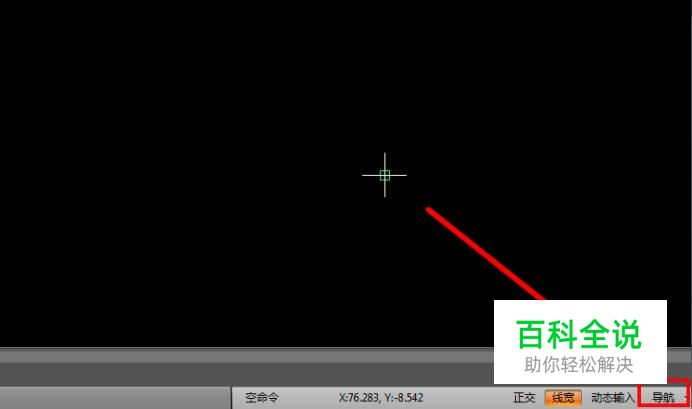

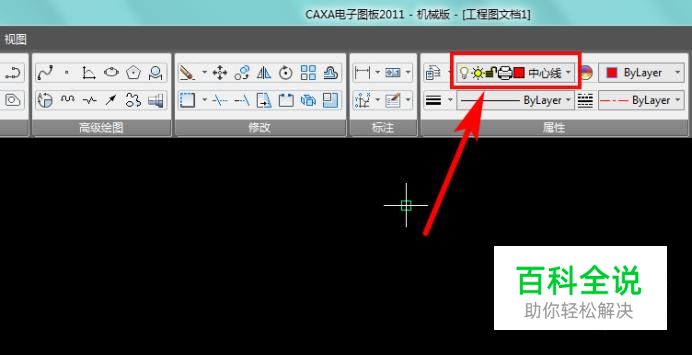

首先右下角设置捕捉方式为“导航”，再选择当前图层为中心线层，用于绘制螺栓主视图的中心线；
- 03

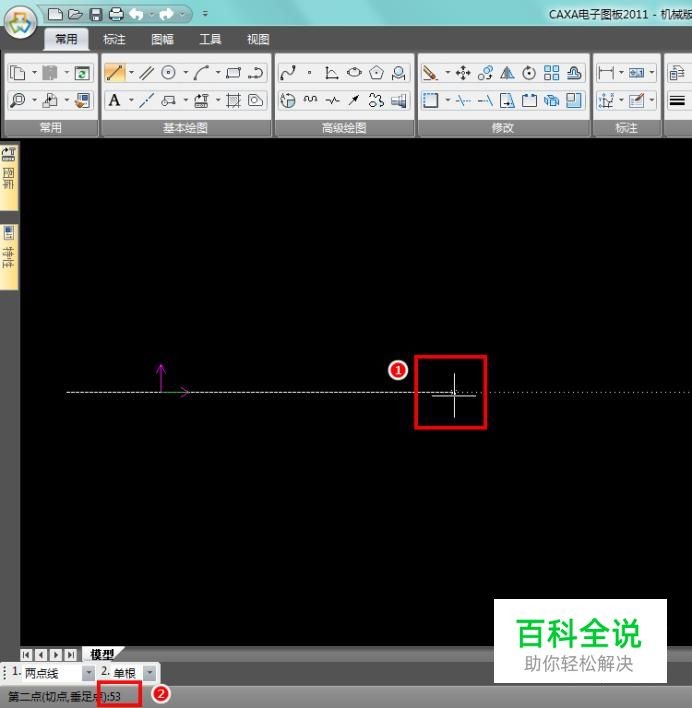

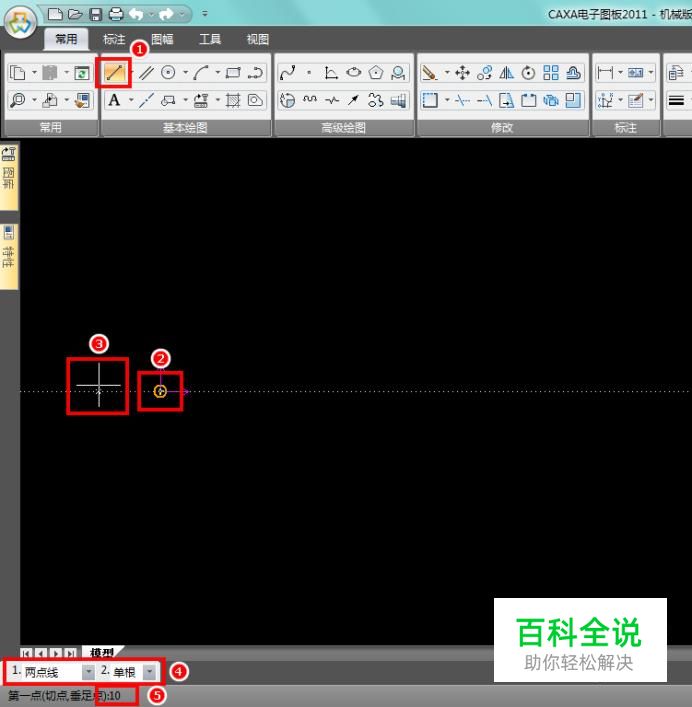

绘制直线，参考坐标原点，向左10mm作为起点，绘制长53mm的中心线；
- 04

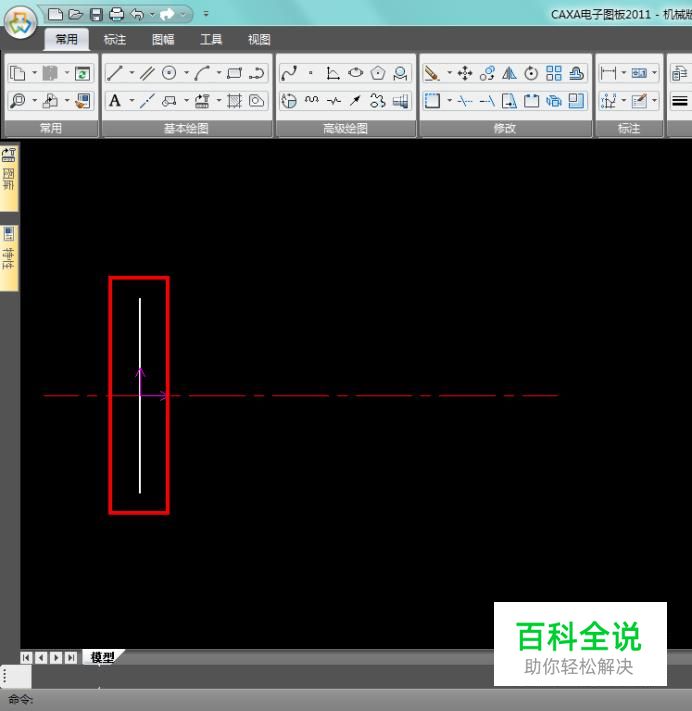

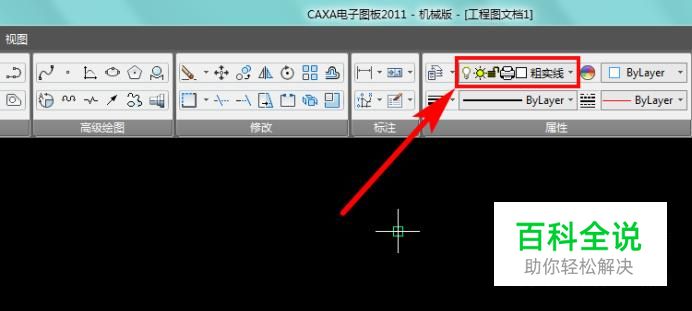

图层切换到粗实线层，使用直线功能在Y轴上绘制上下对称的长20mm的实线；
- 05

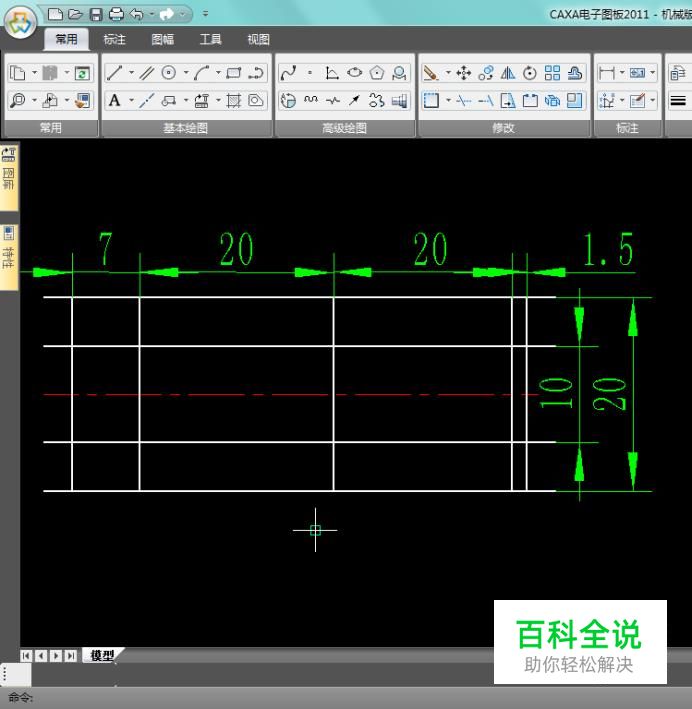

使用等距线功能，绘制如图八条等距线；
- 06

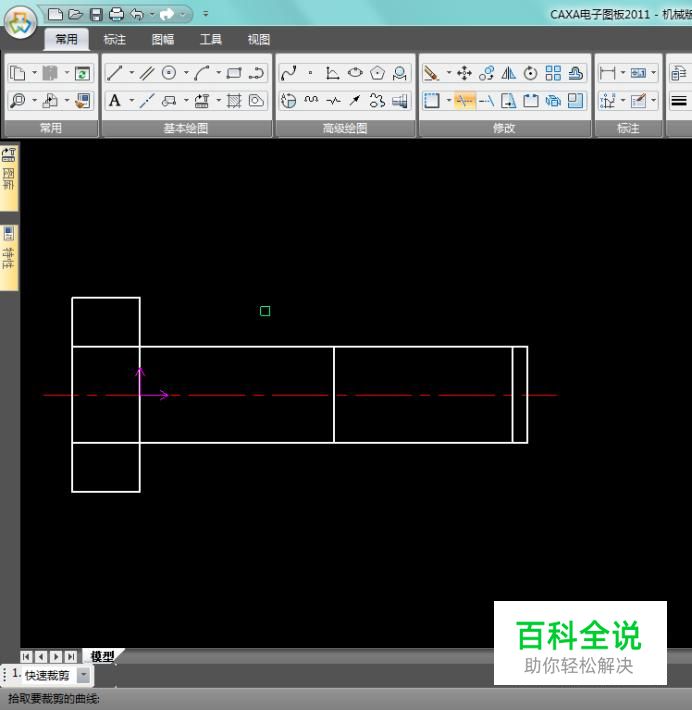

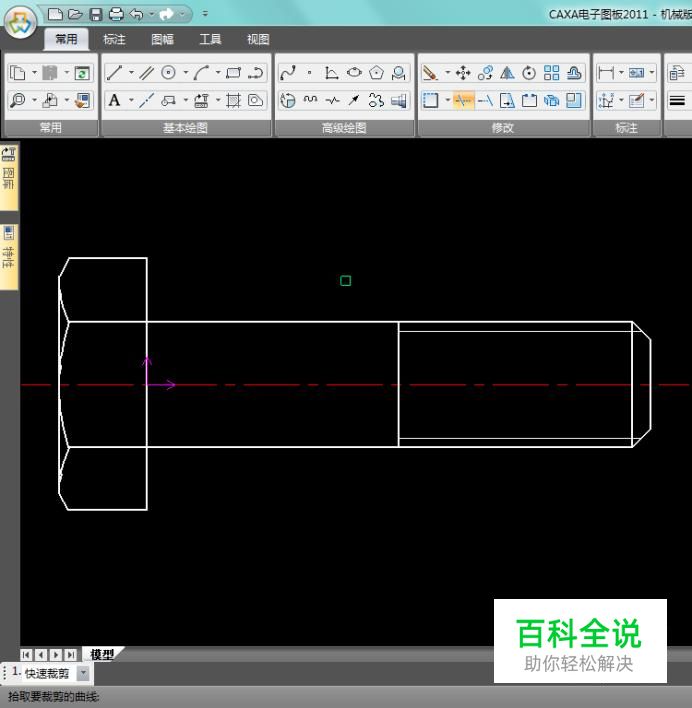

使用裁剪、齐边、删除等功能，删除多余线条，效果如图；
- 07

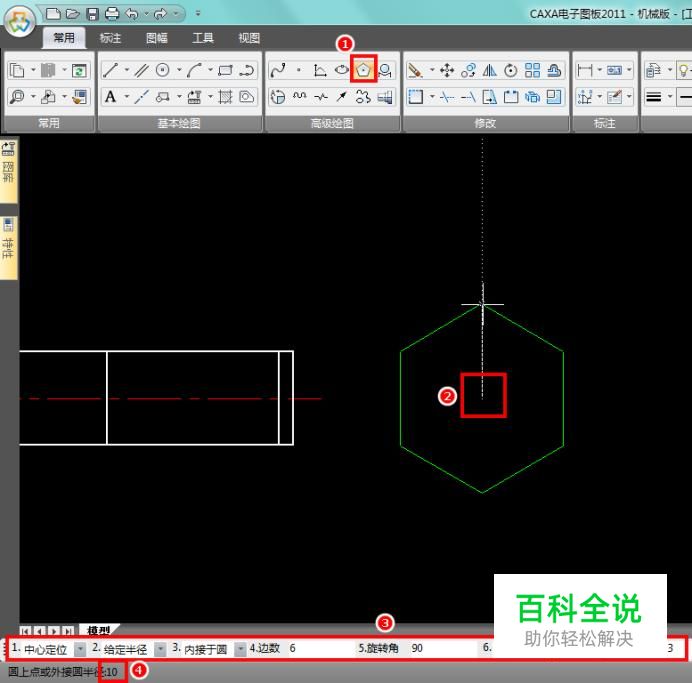

接下来绘制左视图，先绘制六边形，参数选项如图设置，绘制出有中心线、内接于半径为10mm圆的六边形；
- 08

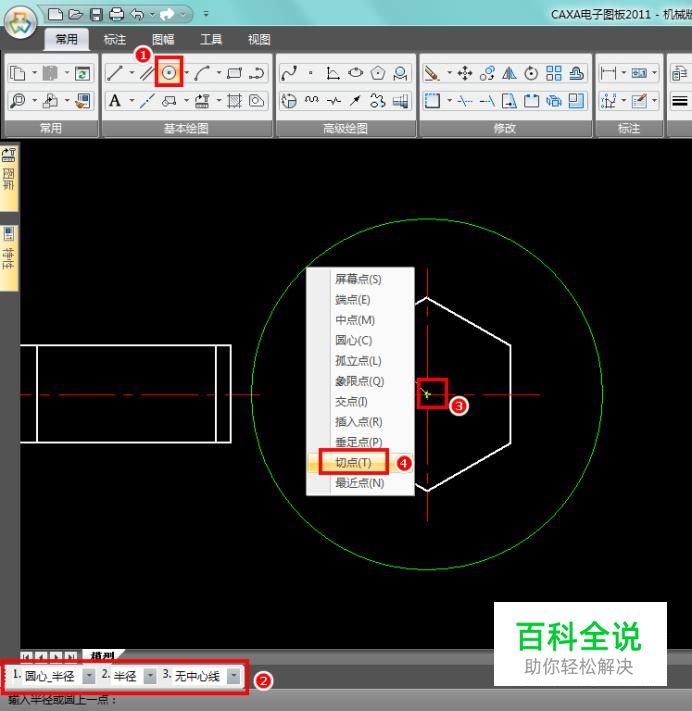

再绘制六边形的内切圆，实际这个圆是加工工艺形成的，不影响螺栓使用；
- 09

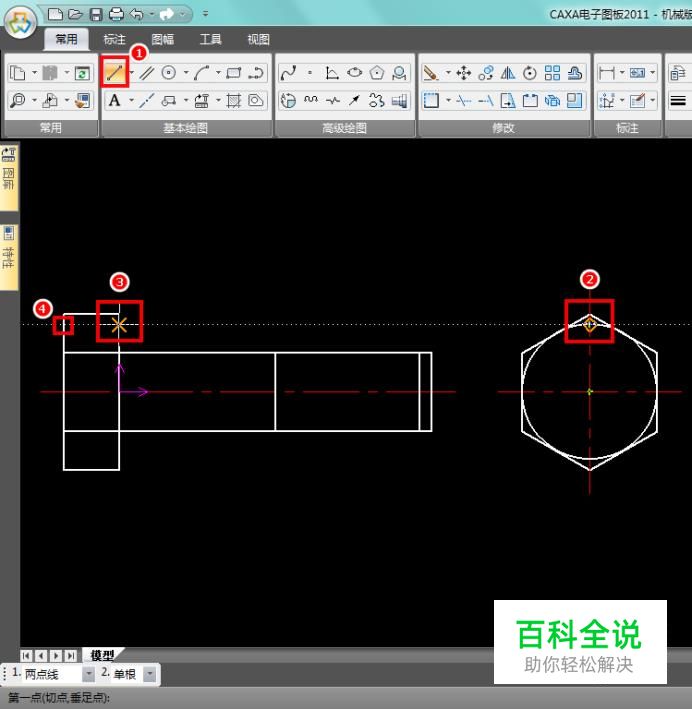

利用刚绘制的圆与竖直中心线的交点，导航到主视图绘制一条辅助线；
- 10

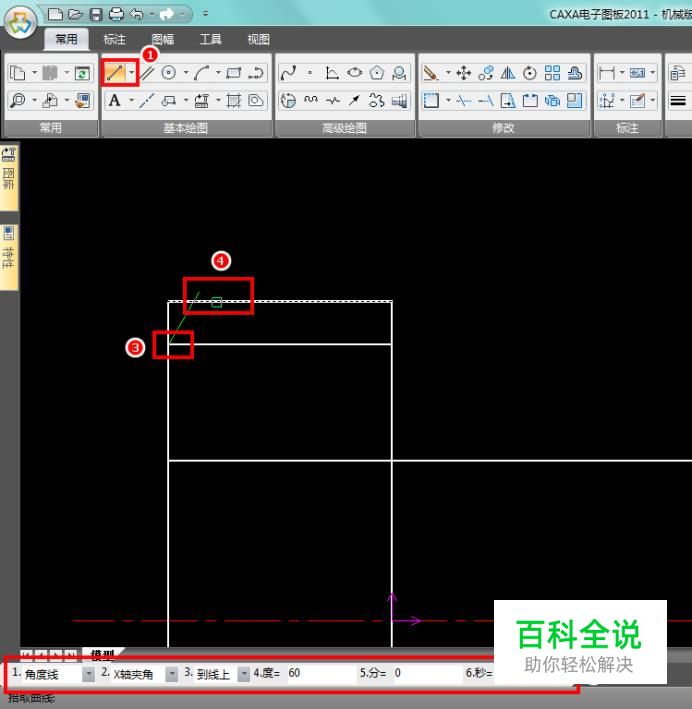

再利用刚画好的辅助线与最左边竖线(六角头顶部)的交点，绘制与竖线夹角30度的实线，止于上边界线；
- 11

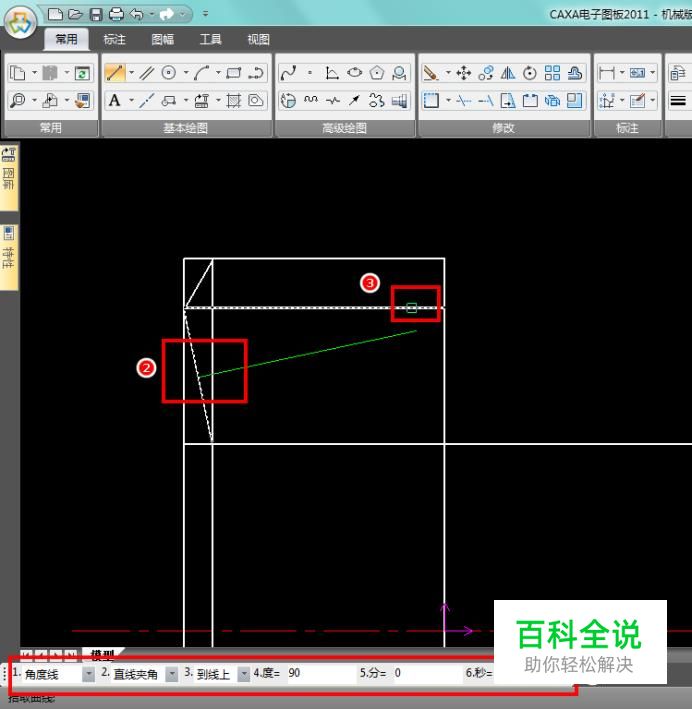

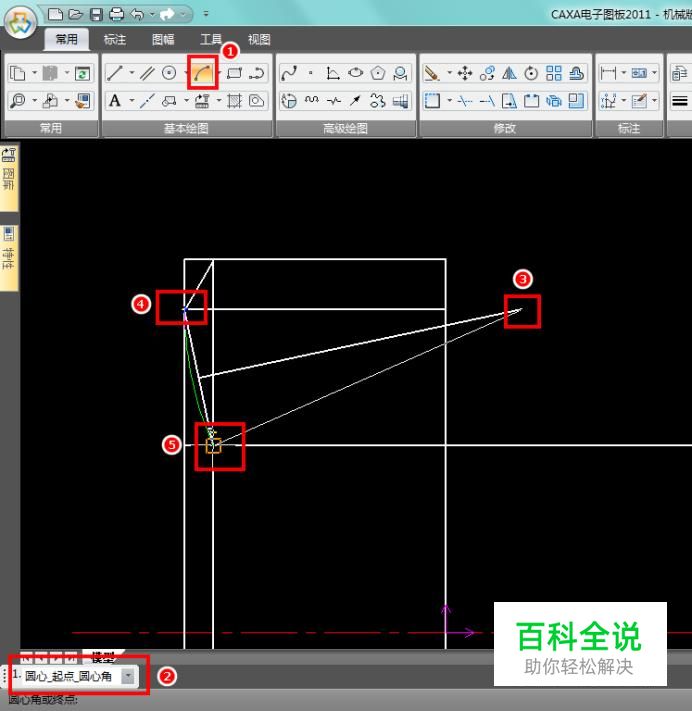

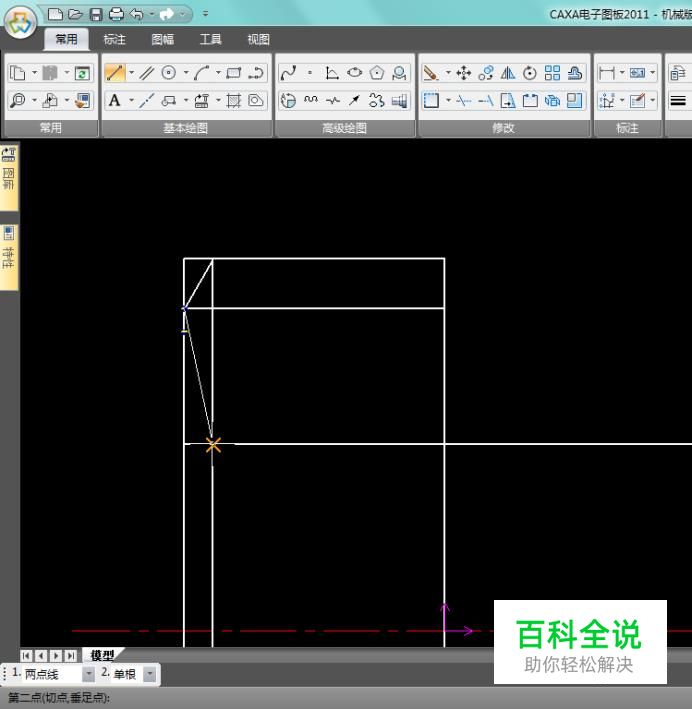

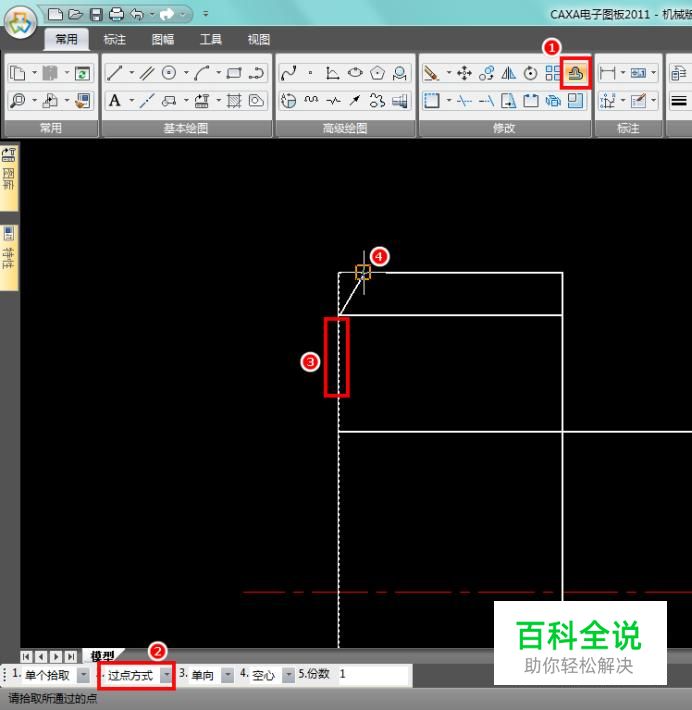

这一步绘制左视图在主视图对应头部的圆弧线条，先绘制一条等距线，参考左边竖线，并经过斜线与上边界线的交点，再连接如图两个交点，绘制该连接线的中垂线并交于水平辅助线，以中垂线右上顶点为圆心如图绘制圆弧，该圆弧为最终需要的；
- 12
将图中选中的多余线条删掉，螺栓头部的雏形就有了；
- 13

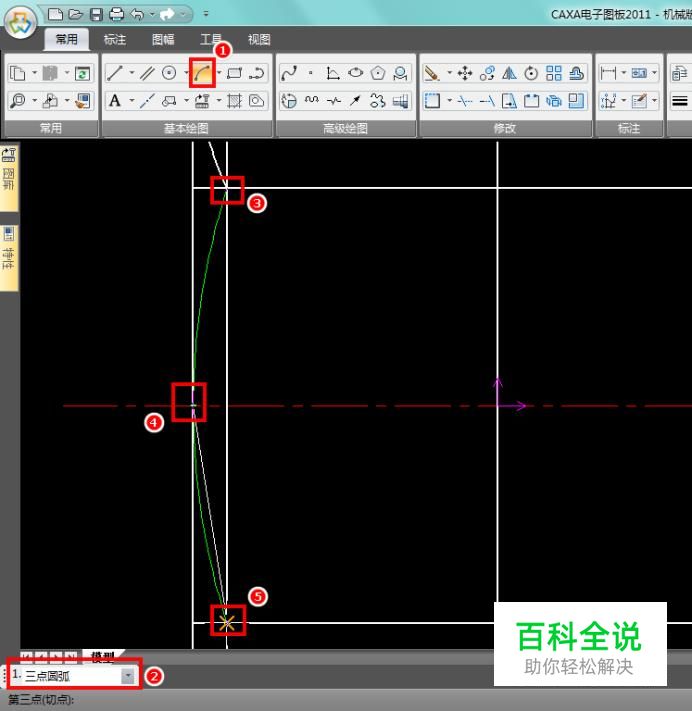

再绘制头部中间的圆弧，使用三点圆弧功能，取图中三点即可；
- 14

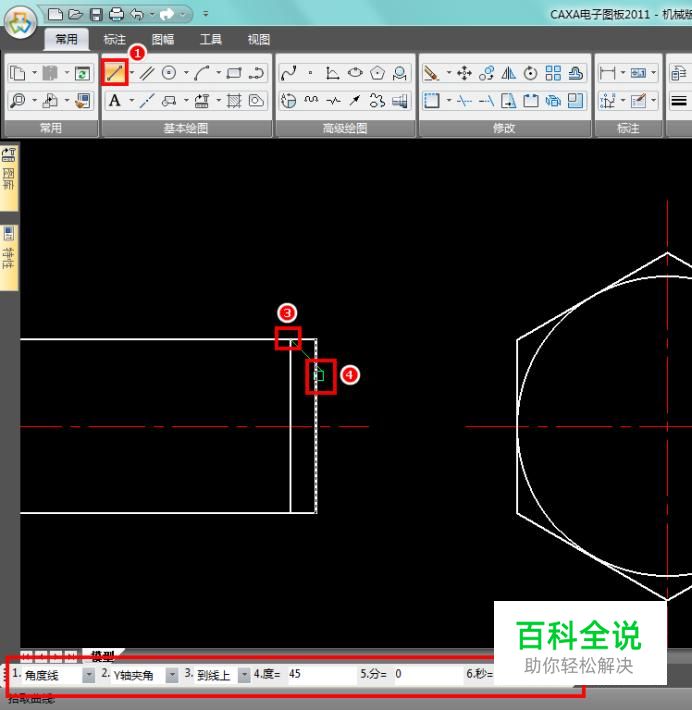

绘制螺栓的倒角，以交点作为起点绘制45°斜线，交于右边竖线；
- 15

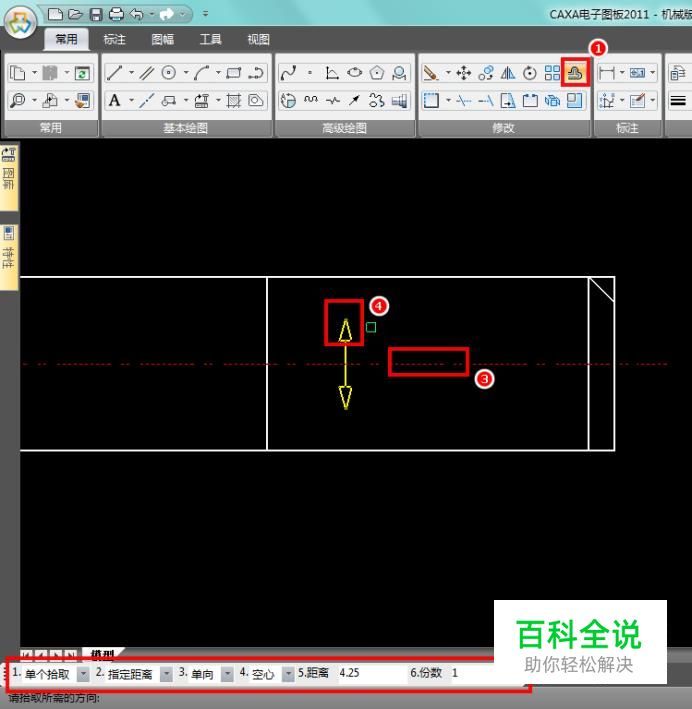

切换到细实线层，绘制一条等距线作为牙底，经计算小径为8.5mm，则等距线距离为4.25mm；
- 16

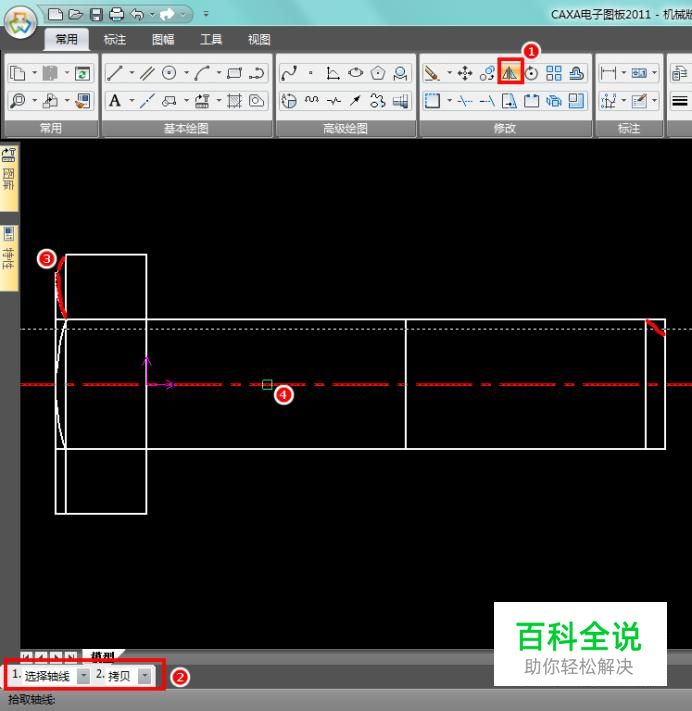

将图中标红的线条以及刚绘制的细实线，以中心线为对称轴做复制对称操作；
- 17

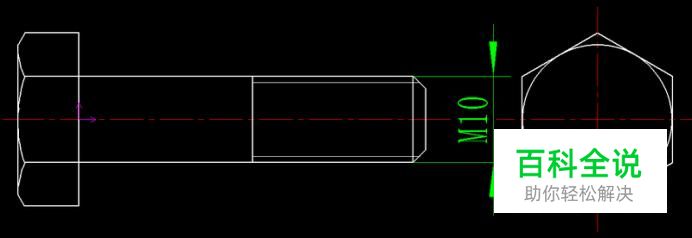

检查一下，看有无多余线条，有就修剪一下，这样六角头螺栓就画完了；
