Cisco Packet Tracer建立管理虚拟局域网

操作方法

• 01

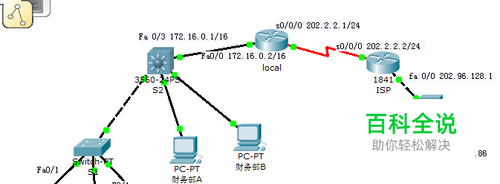

  192.168..32,0  用来当业务部门A 192.168.64.0 用来当业务部门B 192.168.160.0  用来当财务部门的子网 S2是一台Multilayer Switch,主机名M_Switch，也就是具有三层路由的交换机，S_switch是普通的二层交换机。Local(LocalRoute)是局域网的边界路由器，ISP是外部的路由器，连接ISP当做互联网。 如图所示，配置计算机



• 02

  先配置两个交换机之间的数据交换模式为chunk。 Tip： 设置和配置chunk 在两个交换机之间 选择all 我第二次配置VTP的时候，就因为没有配置chunk,client的vlan 配置没有和service的vlan配置同步. Chunk我利用它自带的软件界面配置，没用命令行。 这是配置完chunk后显示的状态。 Switch#show interface fa3/1 switchpor Name: Fa3/1 Switchport: Enabled Administrative Mode: trunk Operational Mode: trunk Administrative Trunking Encapsulation: dot1q Operational Trunking Encapsulation: dot1q Negotiation of Trunking: On Access Mode VLAN: 1 (default) Trunking Native Mode VLAN: 1 (default) Voice VLAN: none Administrative private-vlan host-association: none Administrative private-vlan mapping: none Administrative private-vlan trunk native VLAN: none Administrative private-vlan trunk encapsulation: dot1q Administrative private-vlan trunk normal VLANs: none Administrative private-vlan trunk private VLANs: none Operational private-vlan: none Trunking VLANs Enabled: ALL Pruning VLANs Enabled: 2-1001 Capture Mode Disabled Capture VLANs Allowed: ALL Protected: false

• 03

  其次连接建立VTP ，实现了核心交换机统一配置两个交换机的效果 这个是配置核心交换机S2的 M_Switch(config)#vtp mode server Device mode already VTP SERVER.  //设为VTP server M_Switch(config)#domain ZRJ M_Switch(config)#vtp domain ZRJ Changing VTP domain name from NULL to ZRJ    //把VTP domain设为ZRJ M_Switch(config)#password ss M_Switch(config)#vtp password ss Setting device VLAN database password to ss M_Switch(config)#end 这个是配置分区交换机S1的 Setting device to VTP CLIENT mode.       //设置VTP  模式为client S_Switch(config)#vtp domain ZRJ Changing VTP domain name from NULL to ZRJ    //把VTP domain设为ZRJ S_Switch(config)#vtp password s1 Setting device VLAN database password to ss S_Switch(config)#end

• 04

  3.建立Vlan 后来查资料才知道 1002开始是不能随便改的，只有2-1001可以自由分配，在这个上面竟然花了很多时间还想不明白。然后我就根据子网的网络号配vlan号.。 业务部门A配了 32  名字为business 业务部B配了 64  名字为businessB 财务部门配了 160  名字为accouting . 最后只要给每个端口配置vlan，我的原意是根据端口分配vlan。 这个时候，两个交换机都可以配置vlan ,而且相同名字的vlan 可以互相通信，如下图便是我静态分配IP主机0  ping 主机1的结果，他们虽然在不同的交换机下面，但是因为是同一个逻辑子网 vlan 32下面，所以他们之间能够ping得通。而主机0和主机2在同一个交换机下面，但是因为是不同的逻辑子网下面，所以并不能Ping得通。 这样下来，只要划分了逻辑子网，就可以让相同的部门互相访问。

• 05

  连接两个vlan 先是设置交换机的第三次路由功能，因为我用的是3560，好像默认开启了DHCP，所以我没有再开启路由了。 Switch(config)#int vlan 32 //打开vlan 32的端口配置 M_Switch(config-if)#ip add 192.168.32.1 255.255.255.224   //设置vlan 32的IP和子网掩码 M_Switch(config-if)#no shut //开启端口 M_Switch(config-if)#exit M_Switch(config)#int vlan 64  //打开vlan64的端口配置 M_Switch(config-if)#ip add 192.168.64.1 255.255.255.224 //设置vlan64的IP和子网掩码 M_Switch(config-if)#no shut //开启vlan端口 M_Switch(config-if)#exit //下面都同上 M_Switch(config)#int vlan 160   // M_Switch(config-if)#ip add 192.168.160.1 255.255.255.224 M_Switch(config-if)#no shut M_Switch(config-if)#exit

• 06

  DHCP 这是核心的配置 a)配置设置 M_Switch(config)#ip dhcp pool business  //建立业务部A的dhcp pool M_Switch(dhcp-config)#network 192.168.32.0  255.255.255.224  //设置子网的分配网络号 M_Switch(dhcp-config)#default-router 192.168.32.1 //设置默认网关 M_Switch(dhcp-config)#dns-server 202.96.128.86//设置dns服务器为202.96.128.86 //其他配置一样 M_Switch(config-if)#switchport access vlan 64 M_Switch(config-if)#ip dhcp pool accounting M_Switch(dhcp-config)#network 192.168.64.0 255.255.255.224 M_Switch(dhcp-config)#default-router 192.168.64.1 M_Switch(dhcp-config)#dns-server 202.96.128.86 M_Switch(dhcp-config)#exit B)把PC改成DHCP获取IP地址，网关和DNS，三台PC的端口全部设置成Vlan32,如图所示，这个是vlan 32 下一台机子的配置，已经自动配置IP，网关和DNS服务器了。

• 07

  配置静态路由，打开服务器的Http和设置服务器网关 交换机也设置静态路由如下 M_Switch(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.2 连接服务器，并打开DNS服务，取zrj.com,当做网页的域名，另外设置网关为202.2.3.1。 配置结果

• 08

  （1）财务部不能和业务部A和业务部B相连接 M_Switch(config)#access-list 1 deny 192.168.32.0 0.0.0.31 M_Switch(config)#access-list 1 deny 192.168.64.0 0.0.0.31 M_Switch(config)#access-list 1 permit any M_Switch(config)#int vlan 160 M_Switch(config-if)#ip access-group 1 in 下面在边界路由的出口设置ACL M_Switch(config)#access-list 2 deny 192.168.160.0 0.0.0.31 M_Switch(config)#access-list 2 permit any M_Switch(config)#interface FastEthernet0/3 M_Switch(config-if)#ip access-group 2 out M_Switch(config-if)#exit

• 09

  用NAT实现用一个公网IP上网 公网IP设置为202.2.2.3/27 LocalRoute(config)#interface FastEthernet0/0 LocalRoute(config-if)#ip nat inside   //设置内部端口 LocalRoute(config-if)#exit LocalRoute(config)#interface Serial0/0/0 LocalRoute(config-if)#ip nat outside   //设置外部端口 LocalRoute(config-if)#exit LocalRoute(config)#ip nat pool zrj 202.2.2.3 202.2.2.3 netmask 255.255.255.224 //把公网IP//放入地址池 LocalRoute(config)#access-list 3 permit any   //设置访问表 LocalRoute(config)#ip nat inside source list 3 pool zrj overload   //把内部网络地址进行地址池//转换 LocalRoute(config)#exit
