autoCAD制图技巧：[19]弹簧
autoCAD制作弹簧是相当快速的，详情如下
操作方法
- 01

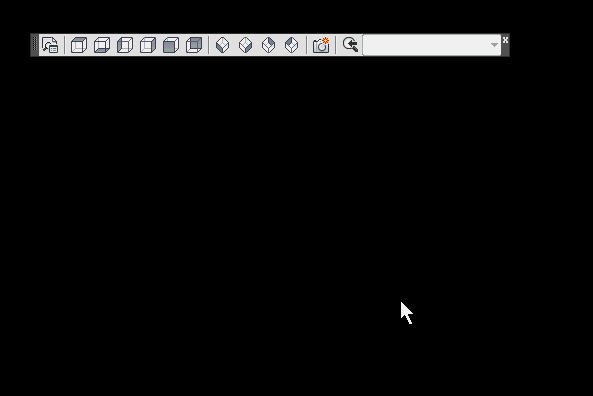

打开CAD，将视图转成左视——西南等测视图 先点左视——再点西南等测视图
- 02

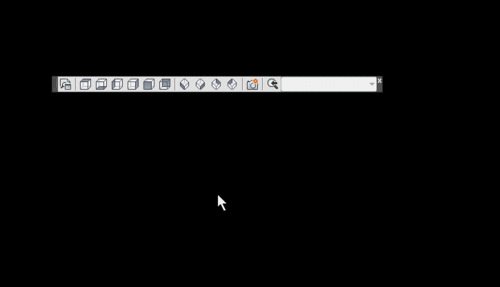

画10mm粗，100mm长的螺旋线 helix（螺旋）——空格——D——10——10——100
- 03

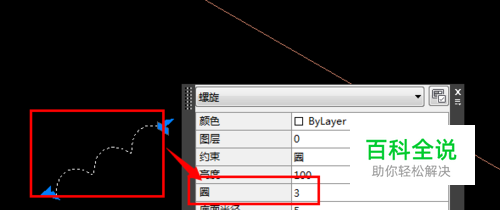

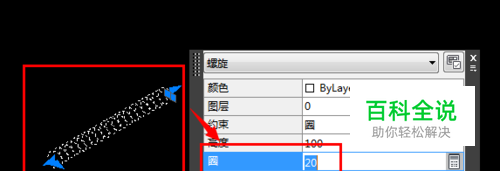

调出选择时显示快捷特性选项板，将螺旋圈数改成20 按键盘上的Ctrl+Shift+P键，再选择螺旋，就出现了特性选项板，然后将圈3改成20
- 04

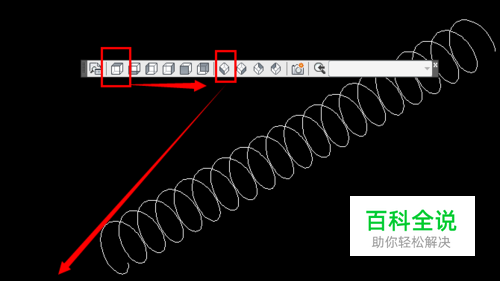

将视图转成俯视——西南等测视图 先点俯视——再点西南等测视图
- 05

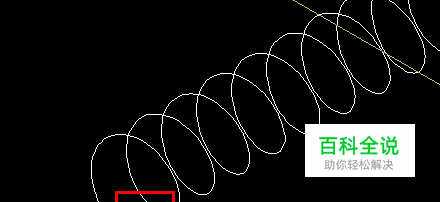

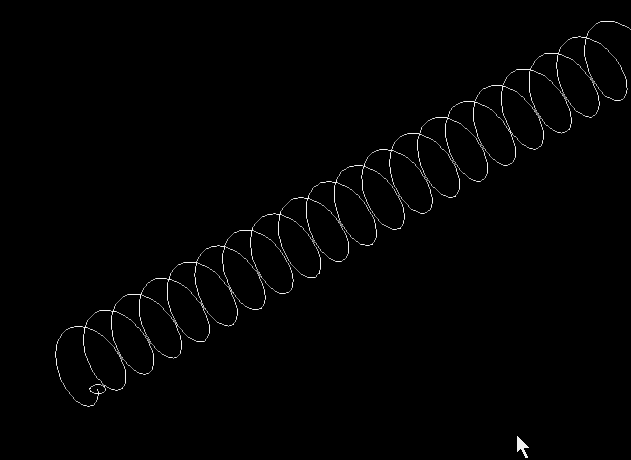

以螺旋顶点为圆心，画半径为1的圆 C（圆）——空格——点螺旋顶点——1
- 06

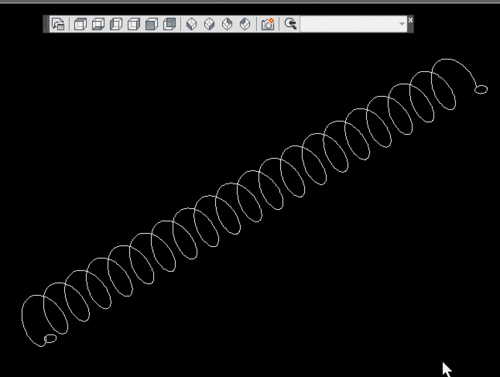

以螺旋为路径扫掠圆 选择圆——SWEEP（扫掠）——选择螺旋
- 07
将视觉样式转成概念，弹簧画好了 SHA（视觉样式）——空格——C（概念）——空格
