如何使用ST-LINK V2

ST-LINK V2仿真器 主要有两个优点:下载程序方便 和支持在线仿真。下面小编跟大家分享如何使用ST-LINK V2仿真器的。如下是常用的仿真器。

操作方法

  • 01

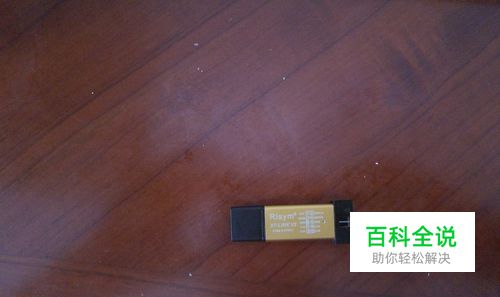

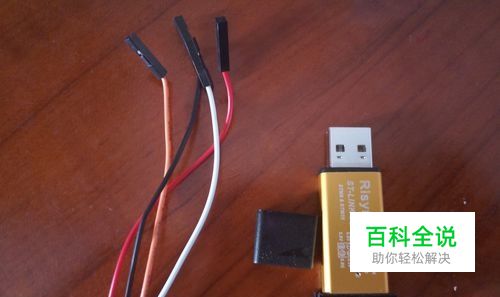

    新买来的ST-LINK V2仿真器 它插电脑的头部有个帽子,我们先把帽子拆下来放在自己熟悉的地方,因为这个帽子起到防止USB口被尘土弄脏的作用。母线和我们的ST-LINK V2仿真器如下图所示。

  • 02

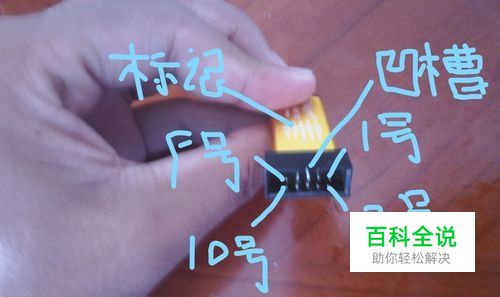

    我们把仿真器(ST-LINK V2简称仿真器)尾部有凹槽的那一面朝上看才是正确的方式,因为它总共有10只引脚,上下两层,上层为奇数1,3,5,7,9.下层为偶数2,4,6,8,10.这样从右上角一号引脚开始数数的话每只引脚跟仿真器上面标记的符号是一一对应的,数引脚方式是 从右上角第一个引脚开始,上1下2 左移一位 上3下4 左移一位 上5下6 左移一位上7下8 左移一位 上9下10 如下图所示。

  • 03

    这样下来 右上角 1号引脚对应RST,左下角10号引脚对应5.0V ,接下来我们以stm32下载程序为例,因为给stm32芯片下载程序时我们只需要用到它的4个引脚,3.3V GND SWIO SWCLK 如下图所示。

  • 04

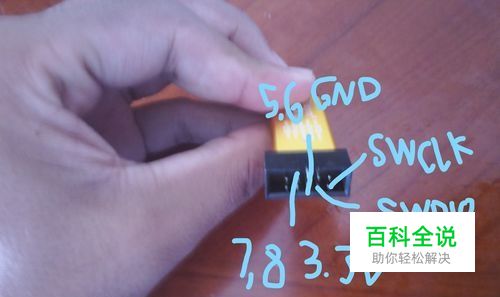

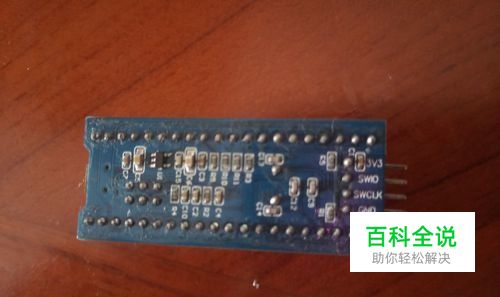

    这时候我们也需要用到仿真器的四个引脚分别是 3.3V(7或8号引脚) GND(5或6号引脚) SWDIO (4号引脚) SWCLIK(2号引脚)。这样仿真器与我们的stm32开发板的引脚一一对应了 如下图所示。

  • 05

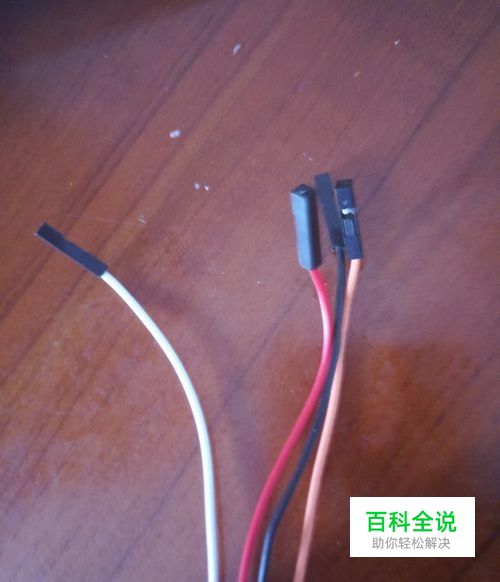

    接下来 我们需要通过4跟母线来把仿真器和开发板引脚相连,接线之前要测试一下我们用的母线是否正常,还有4跟线中最好其中两根是红色与黑色,这样我们符合正极红 负极黑的规则。如下图所示。

  • 06

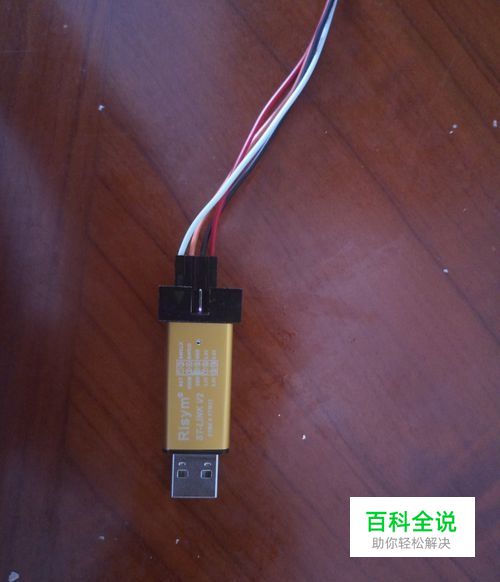

    接下来 我们把红色线插在3.3V(注意因为stm32在3.3V电压下工作,所以不能接5V引脚)  黑色插在 GND 引脚,其他两种颜色可以按照自己的喜好来分别插在SWDIO 与SWCLK引脚 。大家可以通过这个来 可以下载其他类型的芯片都可以,大家自己试试。下一节 我会跟大家分享 通过ST-LINK V2仿真起来下载程序操作。
