cad中如何原位插入参照底图

施工图中原位插入参照底图，对图与图之间原位粘贴、放线图等意义重大。

操作方法

  • 01

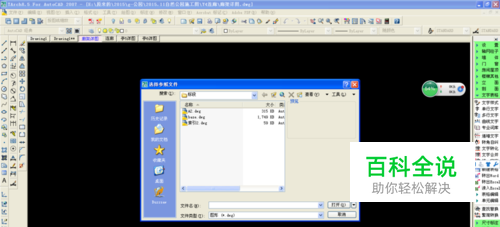

    打开cad，插入-dwg参照

  • 02

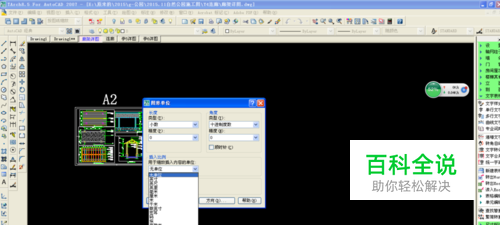

    路径类型-无路径-确定

  • 03

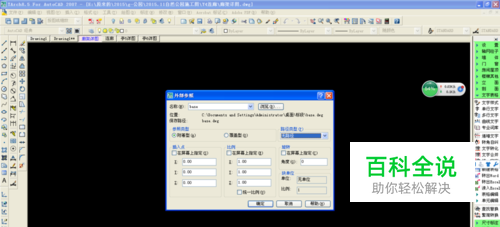

    这样就OK了，如果插入后发现不是原位（检查坐标即可），需检查cad和被插cad图的插入比例是否一致；如插入比例都是无单位
