如何在CATIA中插入零件几何体
我们在用CATIA建立三维模型时，一个零件中需要创建多个几何体来完成对零件的创建工作，这是我们就需要在Part中插入多个几何体，下面就教大家在Part中插入几何体的几个方法。
操作方法
- 01

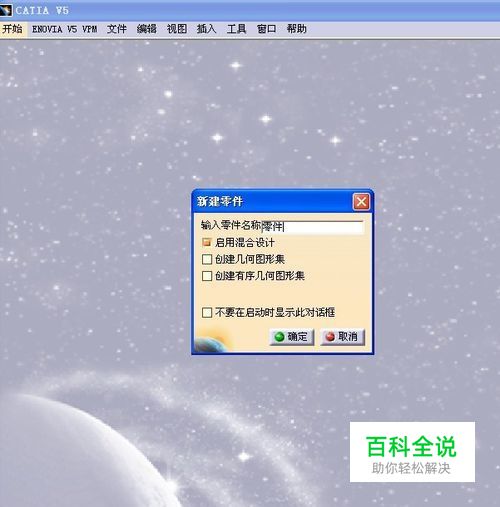

首先我们在CATIA零件设计模块中新建一个零件，名称定义为：零件，具体操作，鼠标单击开始>机械设计>零件设计，在弹出的对话框中命令；
- 02

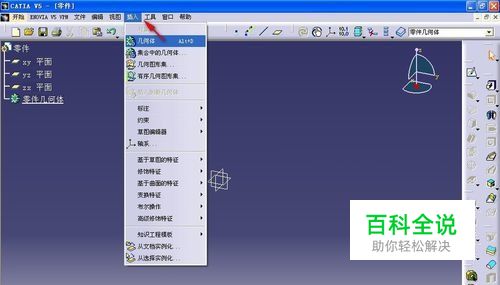

在菜单栏中有单击插入，并在弹出的下拉列表中查看所有命令，可以看到其中有几何体、集合中的几何体，下面我们就通过这两个命令来完成插入几何体的操作；
- 03

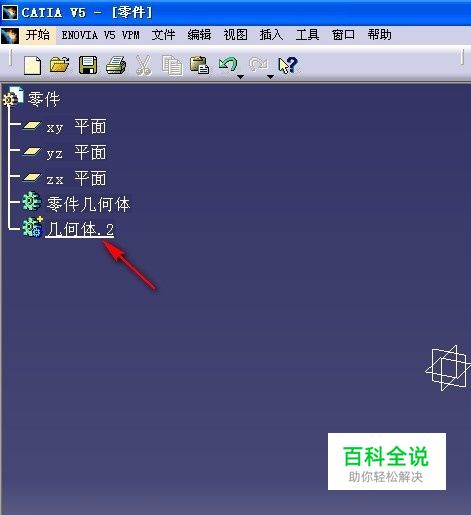

鼠标单击下拉列表中的几何体，在左上角零件的树形结构图中我们可以看到，零件默认有三个平面坐标和一个零件几何体，通过上述命令我们新创建了一个名为几何体.2的几何体；
- 04

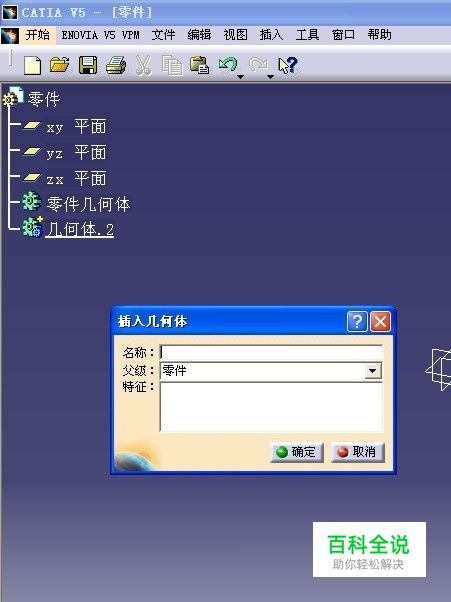

继续单击下拉列表中的>集合中的几何体命令，弹出>插入几何体命令对话框，对话框中有三项，第一项为所插入几何体的名称，第二项所属的父级，第三项为几何体的特征描述；
- 05

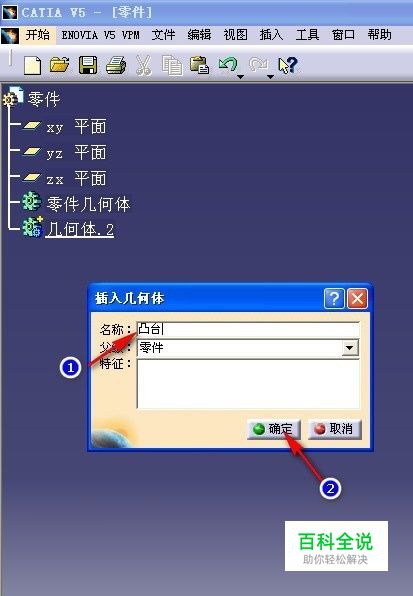

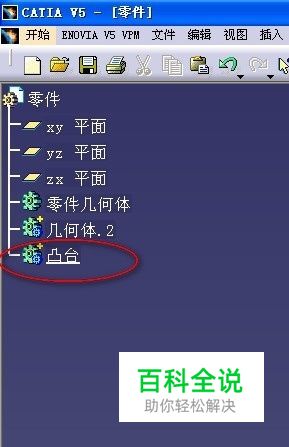

我们在名称一栏中将新插入的几何体名称命名为凸台，单击确定，这样在树形结构图中就会插入一个名称为凸台的新几何体。
