如何在CATIA中创建螺旋弹簧【百科全说】

本经验教会大家如何在CATIA中通过创成式曲面设计模块生成一个定尺寸的螺旋弹簧，通过螺旋弹簧的创建掌握扫掠命令及螺旋线命令的新用法。

操作方法

01

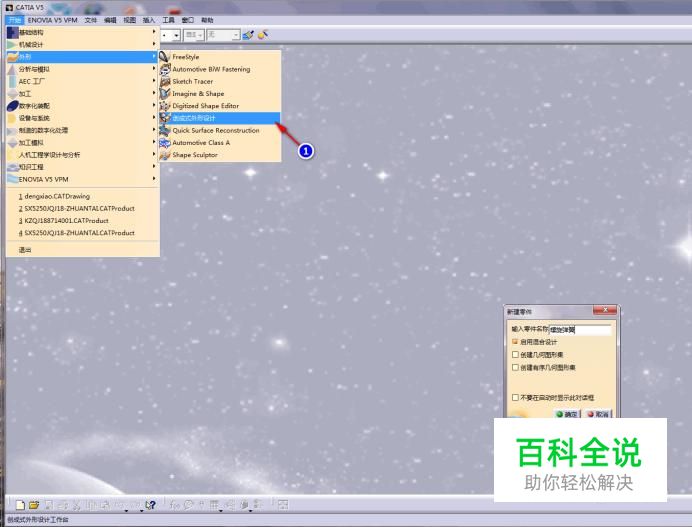

首先我们打开CATIA，在菜单栏单击开始>外形>创成式曲面设计，弹出新建零件对话框，在输入零件名称一栏我们将名称设定为螺旋弹簧，并勾选启用混合设计，单击确定退出命令对话框；
02

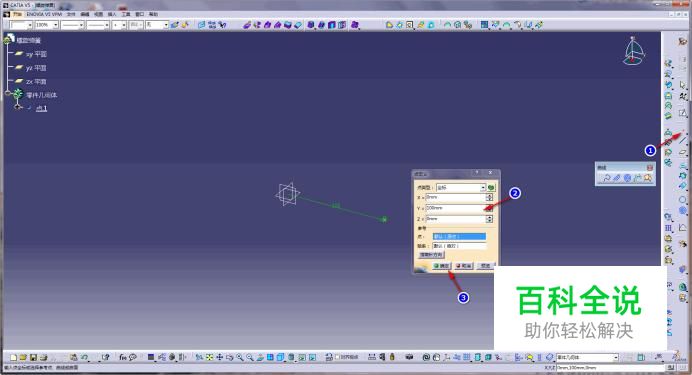

进入3D界面，在右侧工具栏中我们线框集成命令面板，在列表中单击点命令，并在弹出的命令对话框中将点类型设置为坐标，点坐标设置为（0,100,0），其他选择默认，单击确定，这样点就创建好了；
03

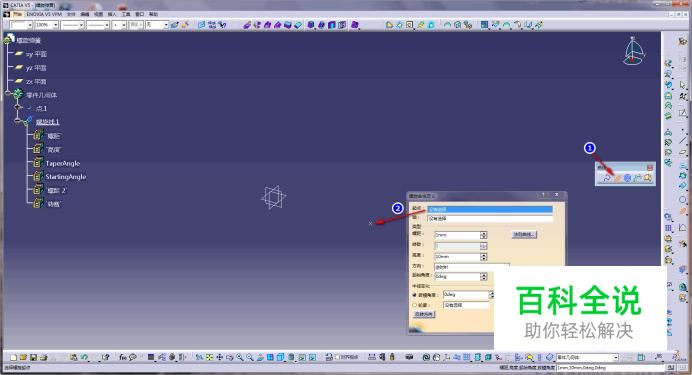

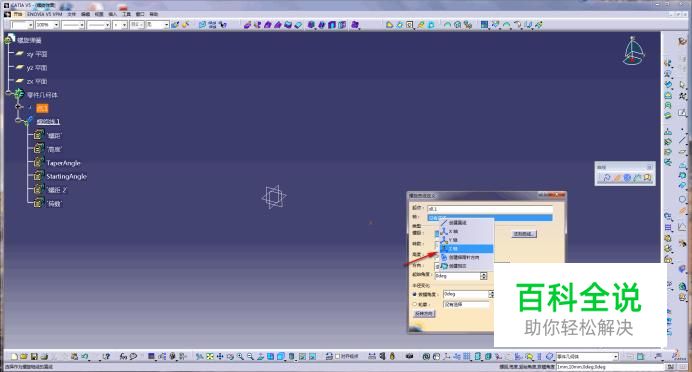

继续在曲线集成命令面板中，选择螺旋线命令，在弹出的螺旋线对话框中我们指定起点为创建好的点.1，在轴一栏中鼠标右键单击，在弹出的列表中选择Z轴；
04

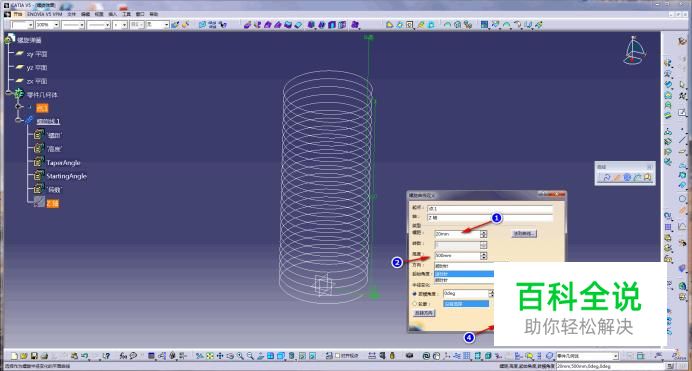

在类型列表中我们将螺距设置为20mm，弹簧高度设置为500mm，方向为逆时针，其他选项选择默认，操作完成后单击确定退出命令对话框；
05

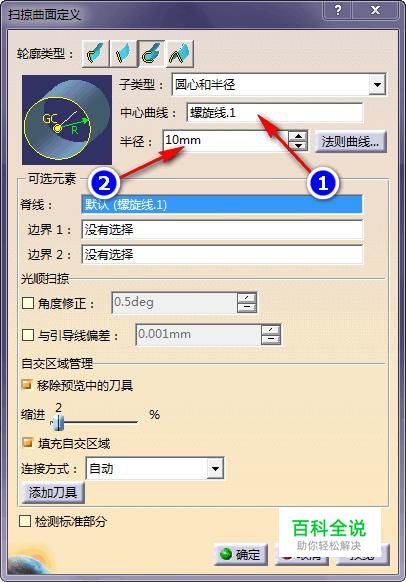

在扫掠集成命令面板中选择扫掠，并在弹出的命令对话框中将轮廓类型设置为圆，子类型设置为圆心和半径，将重心曲线指定为创建好的螺旋线.1，半径为10mm，其他选项选择默认，单击预览并确定；
06

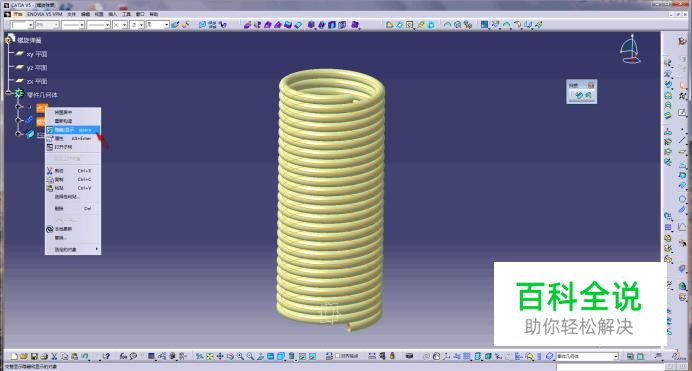

在左上角树形结构图中我们按住Ctrl键，同时选择点.1和螺旋线.1，鼠标右键单击，并在弹出的列表中选择隐藏/显示命令，这样我们就将这两个选项隐藏；
07

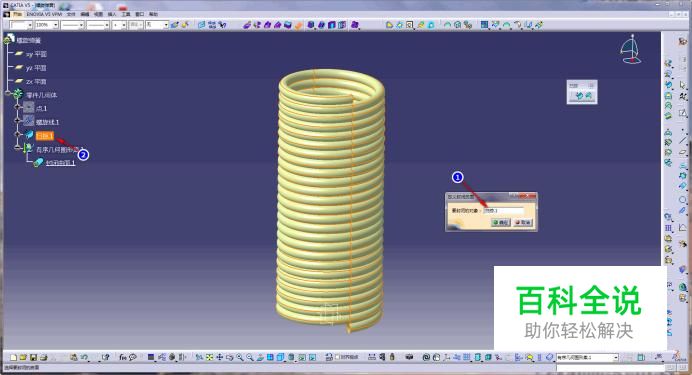

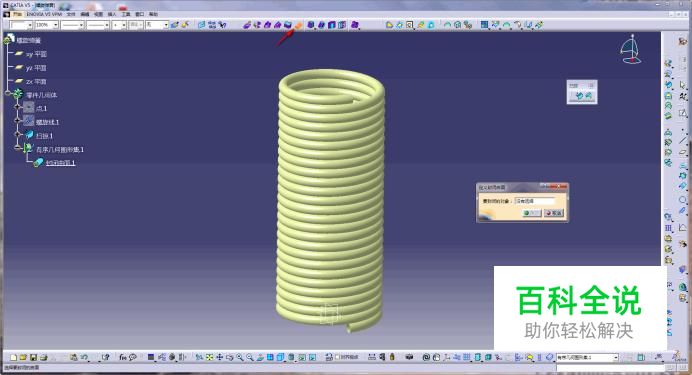

在包络体集成命令面板中，选择封闭曲面命令，弹出定义封闭曲面对话框，在要封闭的对象中我们选择扫掠.1，单击确定；
08

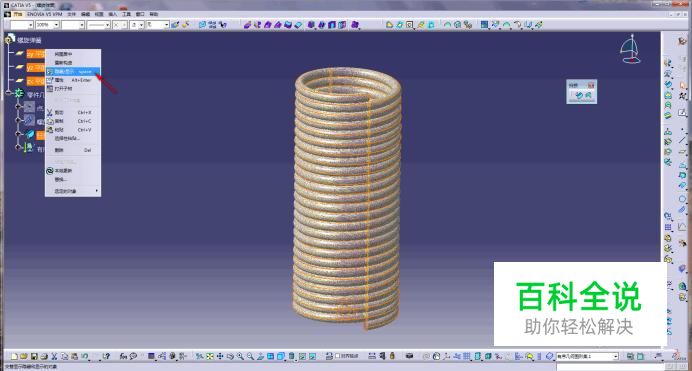

继续隐藏不需要的选项，弹珠Ctrl键，同时选择xy平面、yz平面，zx平面以及扫掠面，鼠标右键单击，并在弹出的列表中选择隐藏/显示命令，将选中的选项隐藏；
09

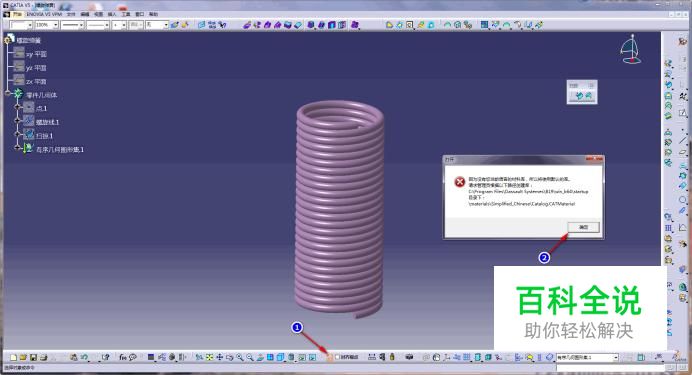

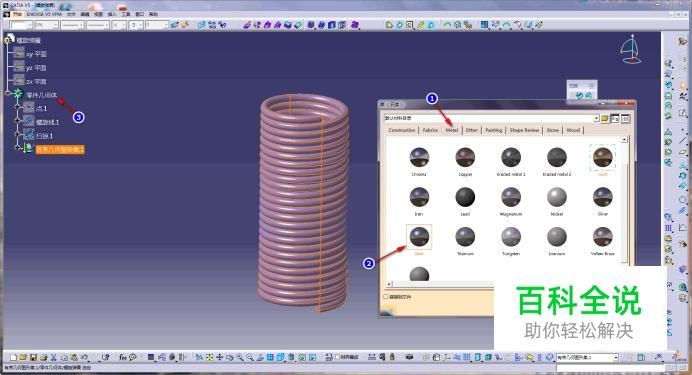

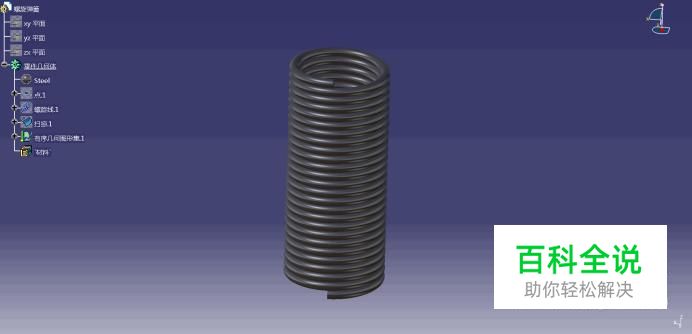

最后我们单击应用材料命令，弹出警示对话框，单击确定进入材料库，依次选择Metal>Steel，并左键单击零件几何体，然后选择应用材料，完成操作后单击确定退出材料库对话框，这样我们就完成了对螺旋弹簧的3D建模。
