如何在CATIA中使用发布命令
在使用CATIA进行三维建模的时候，会经常引用各种参考面，如果每一个部件都建立相同的参考面时会非常的麻烦，而且也不便于我们进行参数化设计和管理，下面教大家如何使用发布命令来解决这一问题。
操作方法
- 01

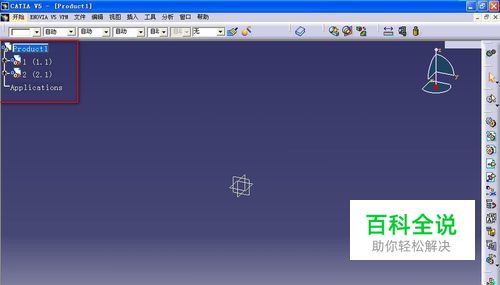

首先在CATIA中创建一个装配体product，然后通过零件命令在装配体中建立两个新零件；
- 02
双击点开第一个零件，在零件设计模块中创建一个参考平面，以xy平面为基准面，向上偏移20mm；
- 03

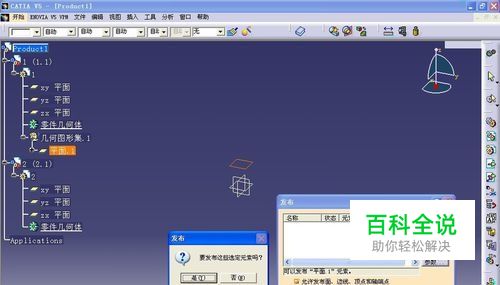

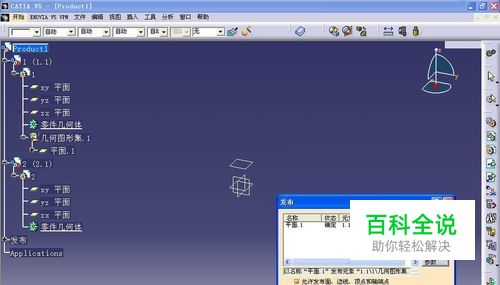

退出零件设计模块，进入装配模块中，选择刚创建好的平面，然后单击工具下拉列表中的发布命令，并单击发布；
- 04

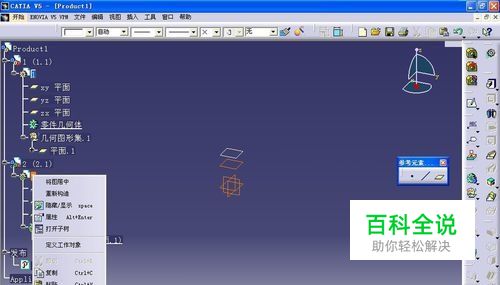

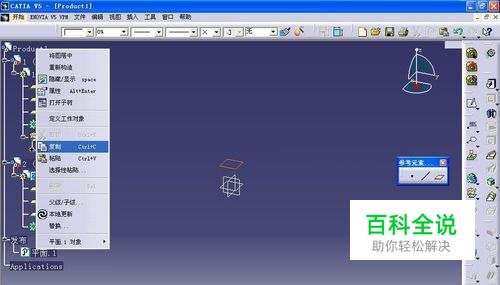

发布完成后会在装配树形结构图下方的Applications中显示发布内容，鼠标右键单击弹出下拉列表，并复制；
- 05

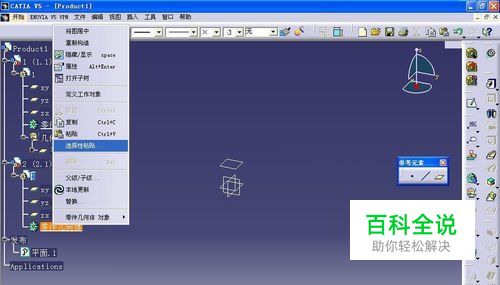

并将复制的内容选择性粘贴到第二个零件中，这里需要鼠标双击激活第二个零件，然后点开树形结构图；
- 06

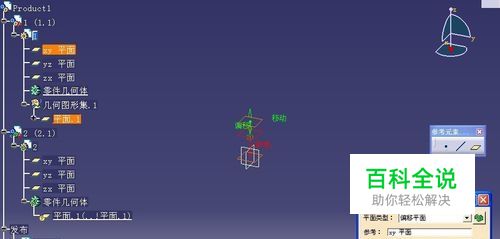

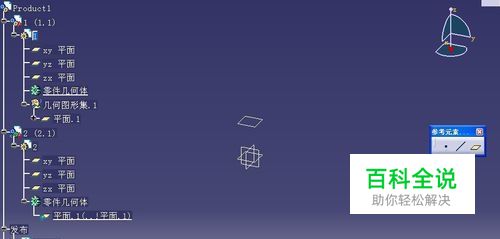

我们来做一个测试，修改一下平面参数，将20mm修改为30mm，这时我们发现引用的参数都发生了变化，然后我们进行本地更新，引用平面.1的面相应的也会进行更新。
