CAD直线总是自动对齐到端点，怎么取消
CAD绘制直线的时候，想绘制另一条直线的时候，起始位置总是自动跳到其他直线的两头（即端点）。不能在直线的中间位置进行绘制。那么通过下面的步骤，可以将绘制直线边的更为灵巧。
操作方法
- 01

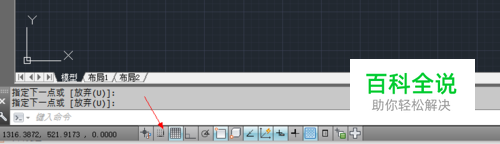

打开CAD，新建一个文档。按快捷键L+空格，选择直线工具。绘制第一条直线。（绘制这条直线的目的，是方便我们测试效果）。在软件窗口的最下方，找到捕捉模式。如图所示。
- 02

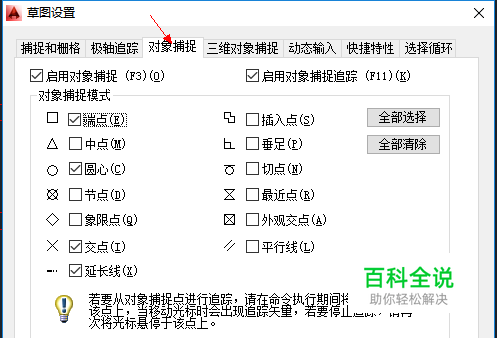

右击图标，在弹出的菜单中，选择【设置】-【对象捕捉】。这里默认勾选了【端点】。我们可以将端点取消，勾选【垂足】和【最近点】。完成后点击确定按钮。（也可按快捷键SE+空格键。会弹出相同的界面）
- 03
我们现在来拉第二条直线，测试一下。第二条直接已经不会自动跳转到端点的位置了。
