CAD如何画道路土方断面图
CAD是一款功能强的图形绘制软件，该软件的适用范围非常广，使用该软件可以绘制各种各样的图纸，下面我们就来看看使用CAD如何画土方断面图的吧。
操作方法
- 01

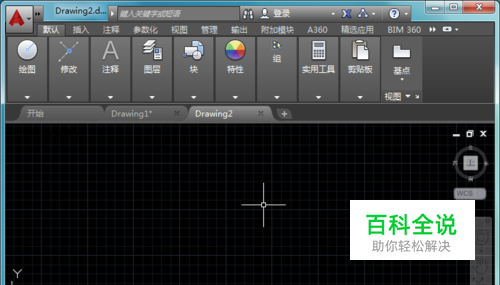

打开CAD这款软件，进入CAD的操作界面如图所示：
- 02

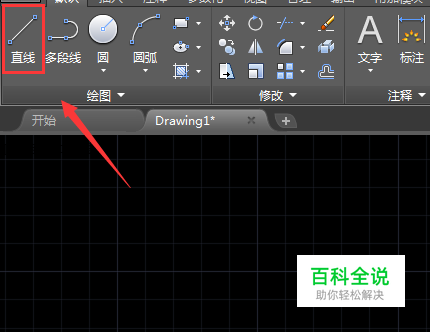

在该界面内找到直线命令，如图所示：
- 03

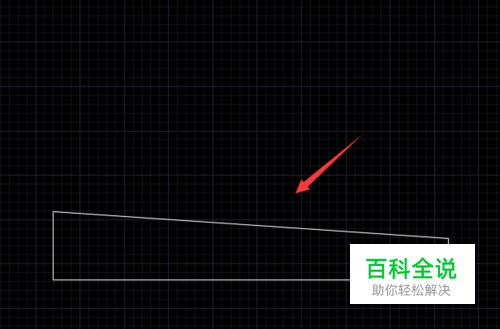

使用直线命令绘制一个四边形作为地基，如图所示：
- 04

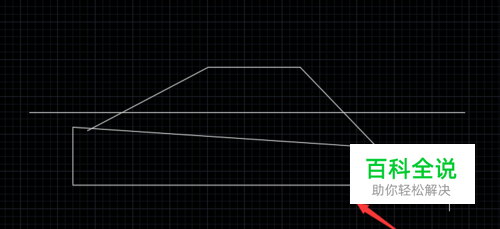

再在地基的上面画出路基和路面，如图所示：
- 05
再在菜单区里找到修剪命令，如图所示：
- 06

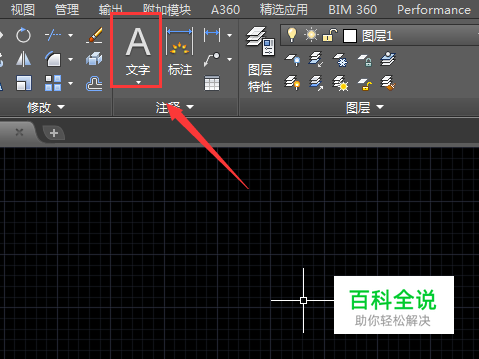

使用修剪命令，将多余的图形修剪掉，然后在菜单区里找到文字命令，如图所示：
- 07
使用文字命令在路面上标注出路面，如图所示：
- 08
依次将路基和地基标注出来，这样我们的土方断面图就画好了，如图所示：
