CAD夹点编辑方式

2024-03-20 18:59:22

夹点为用户提供了快捷编辑图形的一种方法，提高我们绘图的效率，下面就认识一下夹点及操作方法。

夹点

01

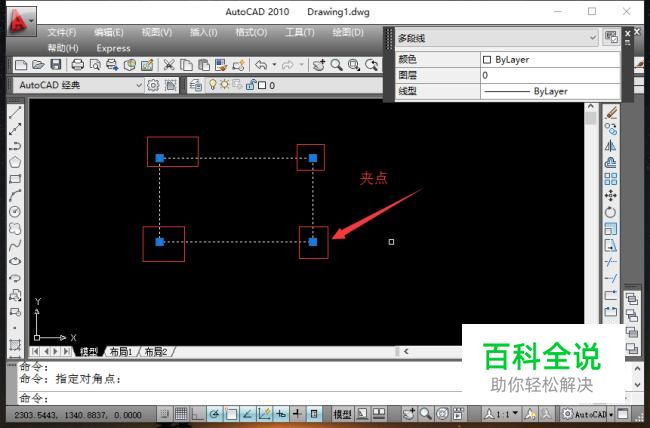

在cad 中选择一个对象，该对象上就会出现一些小方格，这就是夹点。夹点有两种状态，冷态和热态。冷态是指被执行的夹点；热态是被执行的夹点。

执行方式

01

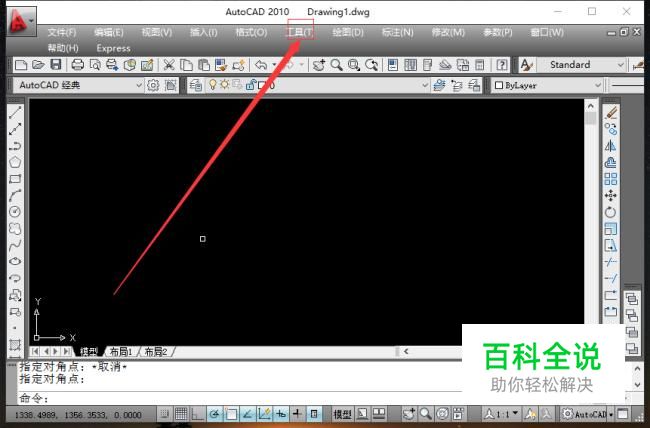

可以通过对话框设置夹点功能是否有效及夹点形式，在编辑栏中找到工具命令按钮，点击选项按钮。（【工具】---【选项】）
02

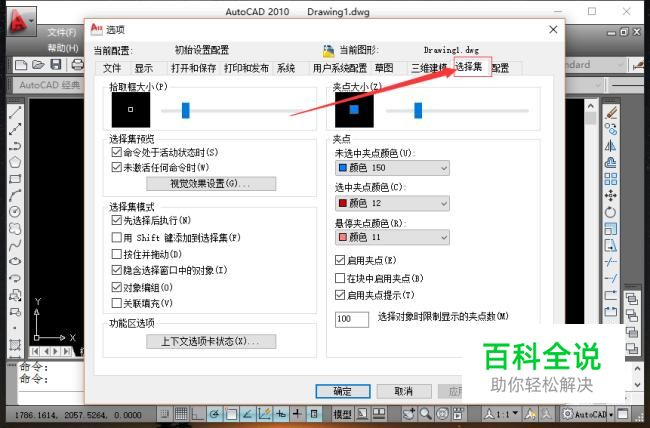

系统将会弹出“选项”对话框，在选项对话框中点击“选择集”选项按钮就可以设置夹点。

夹点设置步骤

01

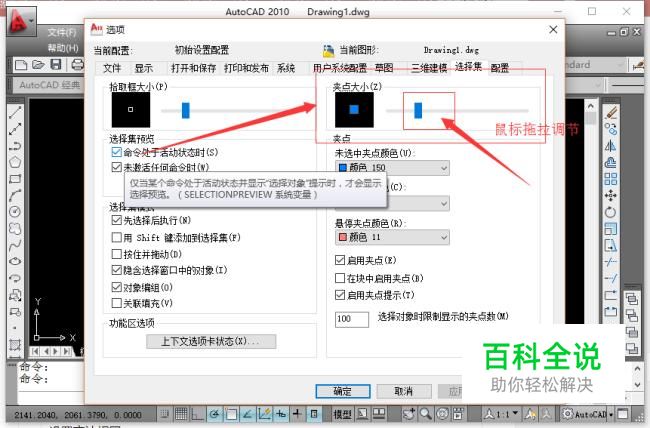

进入在”选项“工具按钮中，在"夹点大小"区域可以设置夹点小方块的大小，直接用鼠标拖滑块即可。
02

点击”启用夹点“前方小方块，表示如果选取对象时会出现夹点，不勾选则选取对象时不会出现夹点。勾选“启用块夹点”表示会显示块中夹点，反则不出现。
03

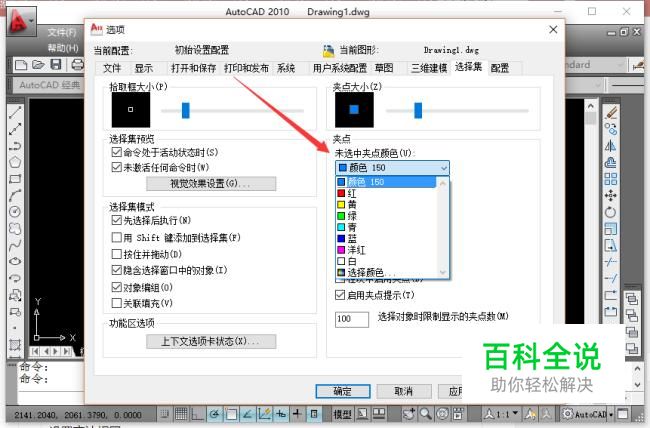

在”未选中夹点颜色“框中，默认选择颜色150。如果需要换一个夹点颜色，单击下拉箭头，可以从中选取颜色。”选中夹点颜色“和”悬停夹点颜色“与前面设置方法相同。

夹点编辑

01

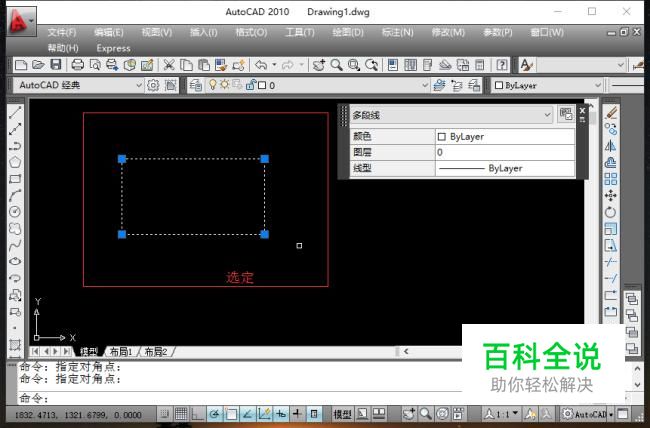

在没有其他操作前提下，首先选中想要编辑的对象，显示对象夹点。
02

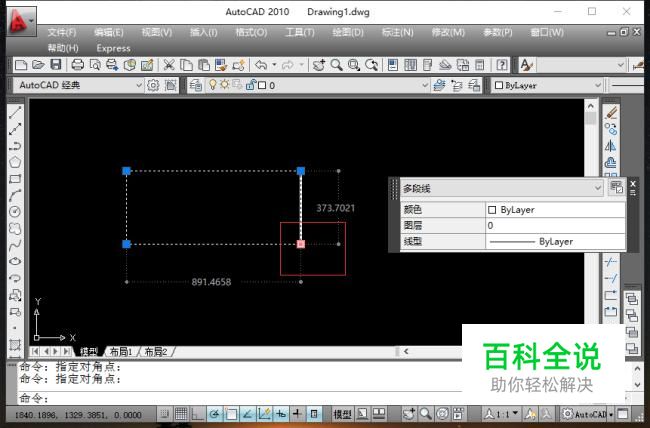

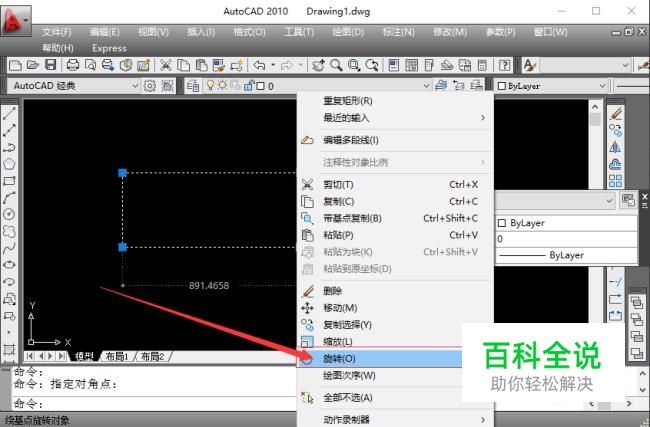

然后随意选择一个点作为编辑的特征点。点击鼠标右键，出现选项框。可以用夹点操作拉伸，移动，旋转，缩放和镜像操作
03

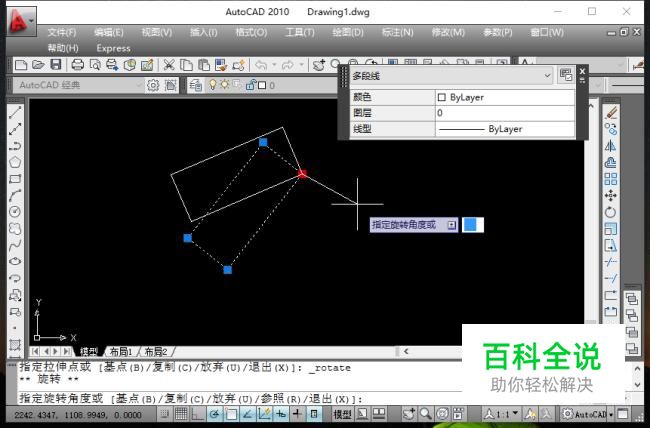

下面以旋转以旋转为例为大家操作（其他操作基本一致）。
