revit自学教程之绘制标高
考全国bim证必须熟练revit软件,其实,对于学过CAD软件的人来说,学习revit会比较容易一些。今天,就让我来教教你如何绘制标高吧!
新建样板
- 01

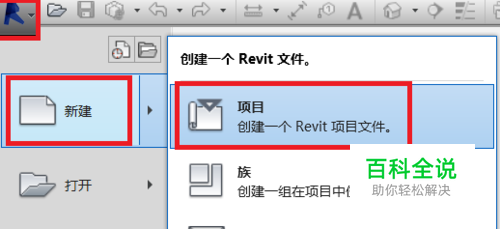

打开revit2016软件,点击左上角,选择【新建】,再选择【项目】。
- 02

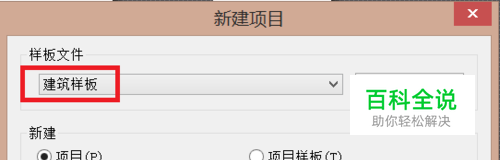

这时弹出“新建项目”对话框,在样板文件里选择【建筑样板】。点击【确定】新建一个建筑样板。
绘制标高
- 01
点击“项目管理器”下面的立面前面的“+”。
- 02
点击进入一个方向的立面。例如:东立面。
- 03
点击上面的【建筑】,选择“基准”里面的【标高】。便可以进行绘制了。
遇到的问题与解决问题的方法
- 01

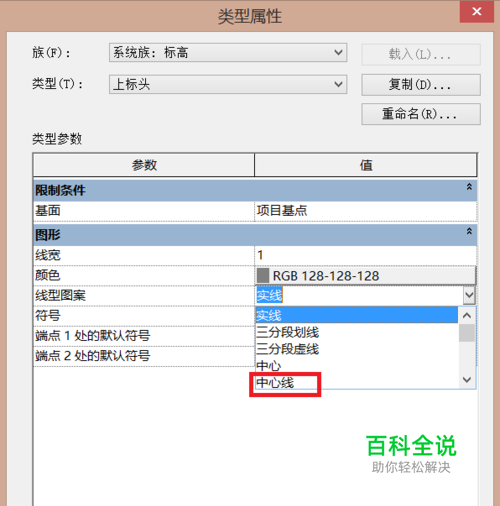

为什么我的标高是实线:选择你的那条标高,点击“属性”下的【编辑类型】。 这时,弹出类型属性对话框,将线型图案后面的实线改为【中心线】就可以了。
- 02

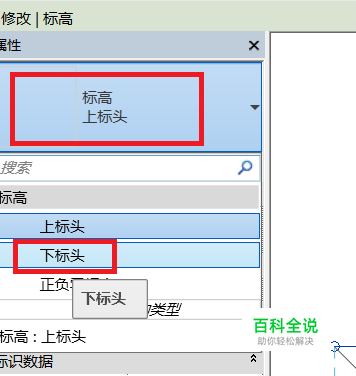

标头方向错了怎么办:选择你的那条标高,点击“属性”下的标高,将【上标头】改为【下标头】即可。
