pkpm下如何将TCAD文件转换为AutoCAD文件

2024-04-12 01:23:31

在设计工作中，我们难免会遇到需要将pkpm软件下绘制的TCAD图形文件（后缀名为.T）转换为AutoCAD图形文件（后缀名为.DWG），下面我就为大家简单介绍一下。

操作方法

01

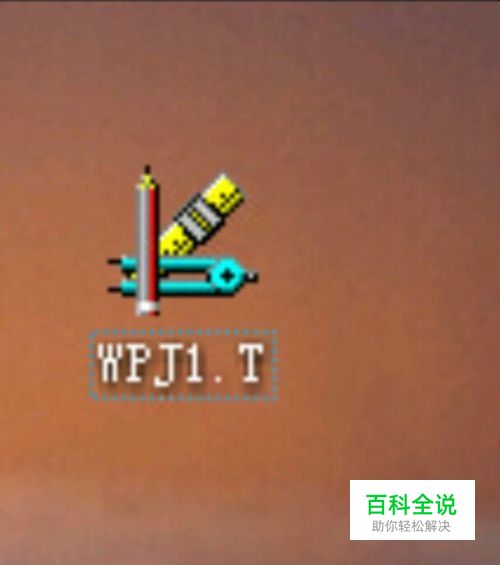

首先，打开需要转换的TCAD文件（下文简称T图），如图所示。
02

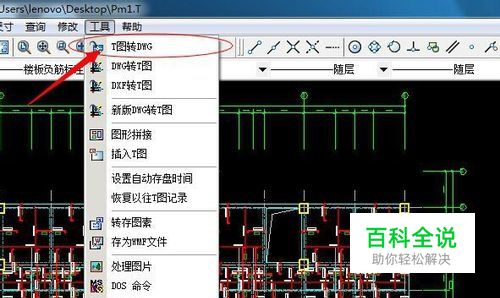

双击打开文件，点击工具栏下T图转DWG图标。
03

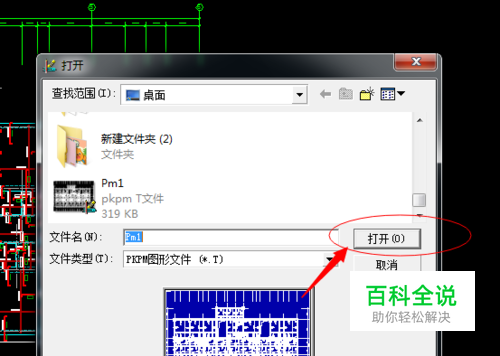

点击T图转DWG图标后，出现编辑界面，点击打开，如图所示。在这一步要注意的是TCAD文件储存在哪里，转出来的AutoCAD文件就在所存位置。
04

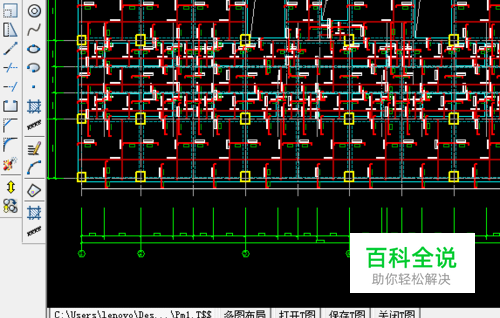

单击打开后，在命令行会看到如图所示字样，说明已经将T图成功转换为AutoCAD文件。
05

返回到原T图储存位置，就会看到一个AutoCAD文件，该文件就是由T图转换而成。
06

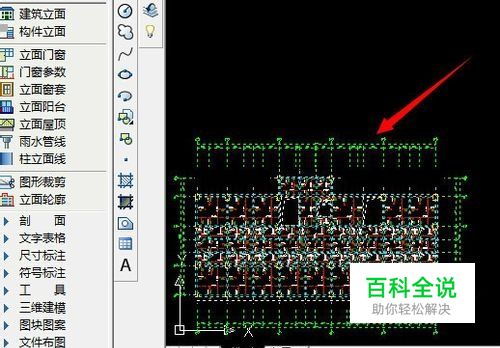

下面就可以用AutoCAD软件打开进行编辑。
07

最后一步，我重点强调一下，T图转换出来的DWG图形比例为1:1，而在CAD中一般默认的是1:100，所以要完成在CAD下编辑就需要将转好的图全部选中用SC（缩放命令）放大100倍，放大后的图形可以直接在CAD下进行任何编辑。
