LabVIEW-条件结构
LabVIEW的条件结构相当于C语言中的if（表达式）{} else{}和switch(表达式){case值1:语句1break;case值2:语句2break;...default:语句nbreak;}结构，用于实现分支选择程序逻辑；
条件结构
- 01

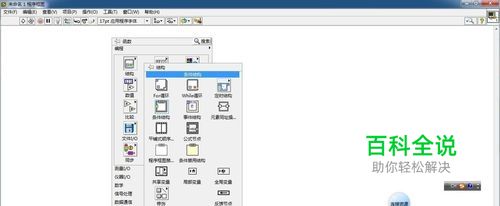

打开LabVIEW，新建VI，程序框图-查看菜单-函数选版-函数-编程-条件结构；
- 02

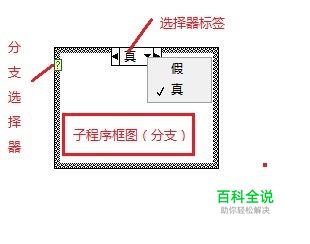

条件结构 :包括一个或多个子程序框图、分支。结构执行时，仅有一个子程序框图或分支执行。连线至选择器接线端的值决定要执行的分支。
- 03

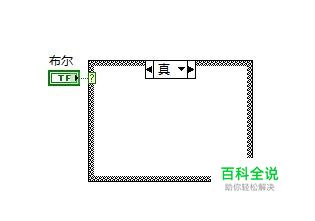

条件结构默认分支选择器是布尔量输入控件，选择器只有真和假；
- 04
当连接布尔控件至分支选择器，我们可以分别在真和假放置需要执行的程序框图；
- 05

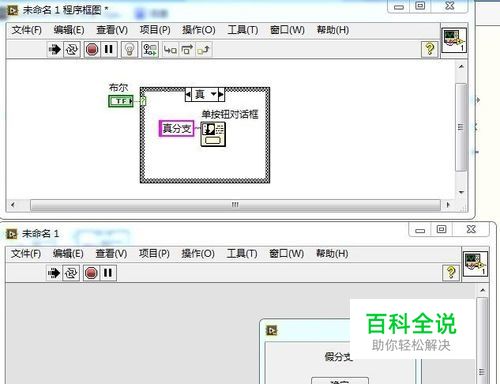

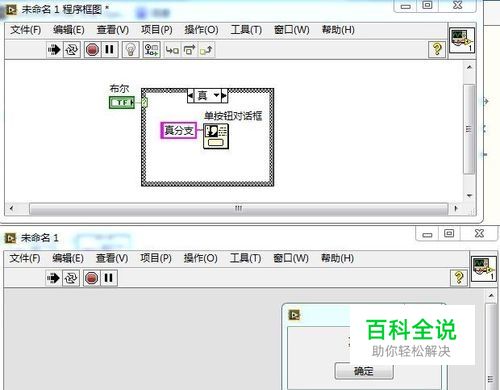

运行VI，各个分支执行效果如下图；
字符串条件结构
- 01
条件结构的分支选择器除了默认连接布尔输入控件外，还可以连接字符串输入控件；
- 02

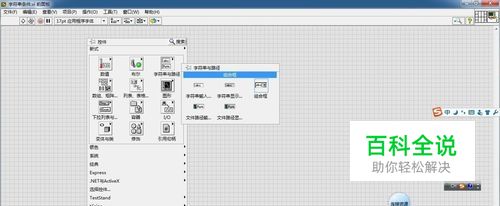

打开LabVIEW，新建VI，前面板-查看菜单-控件选板-控件-新式-字符串与路径-组合框；
- 03

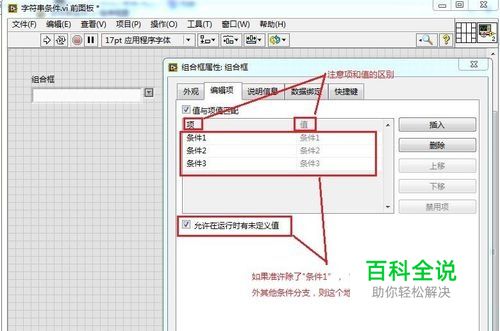

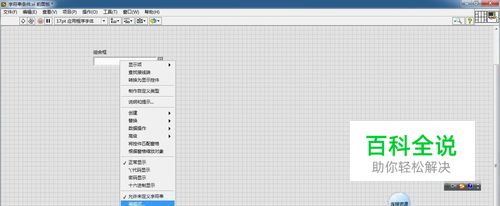

右击选择组合框-编辑-新增三个选项；
- 04

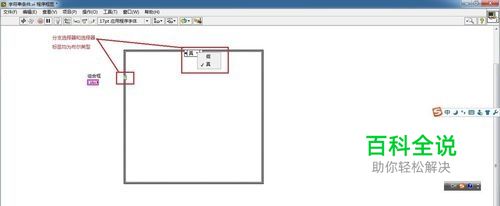

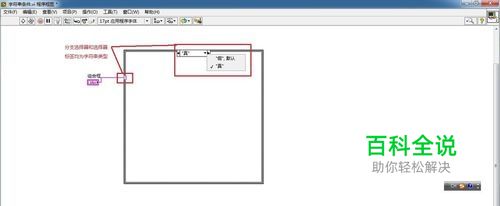

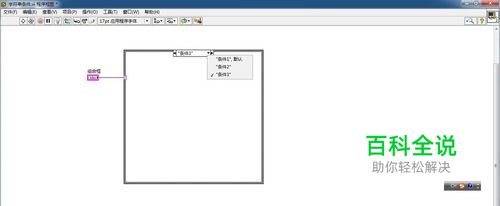

切换至程序面板，将组合框和条件结构连接，注意连接前后的变化；
- 05

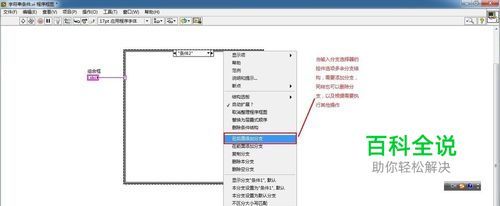

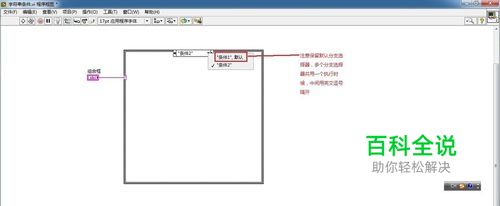

此时，我们需要手动修改选择器标签，使得组合框的每一项的值和选择器标签对应，注意默认选择器分支只有两项，我们需要再添加一项；
- 06

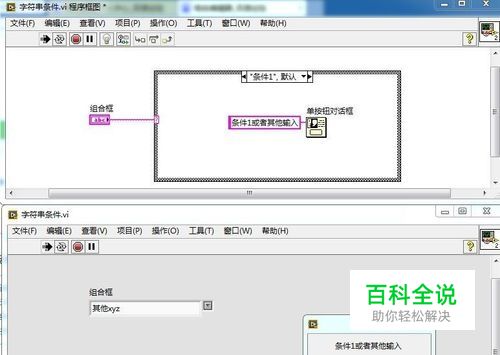

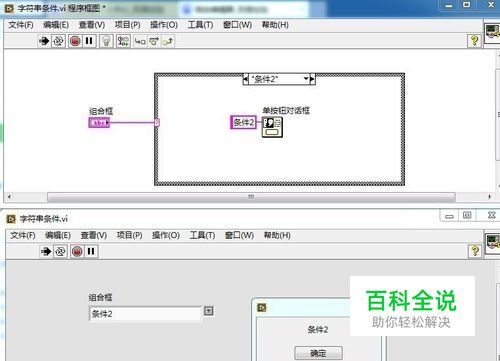

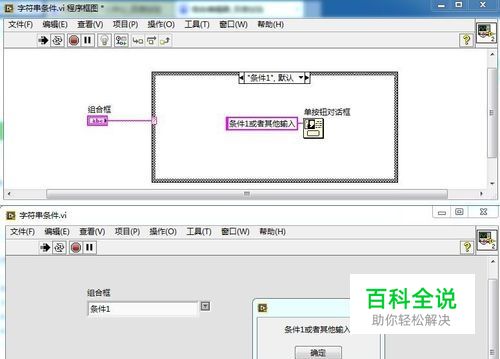

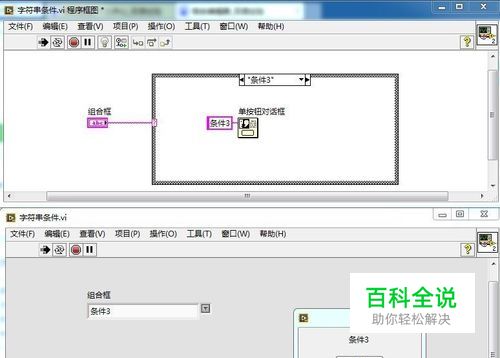

运行VI，各个分支执行效果如下图；
枚举条件结构
- 01
条件结构的分支选择器除了连接布尔输入控件，字符串输入控件，还可以连接枚举输入控件类型；
- 02

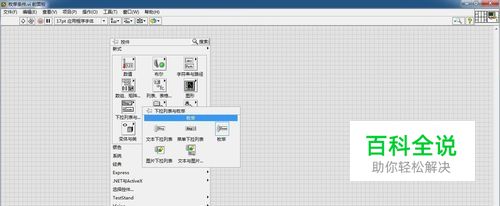

打开LabVIEW，新建VI，前面板-查看菜单-控件选板-控件-新式-下拉列表与枚举-枚举；
- 03

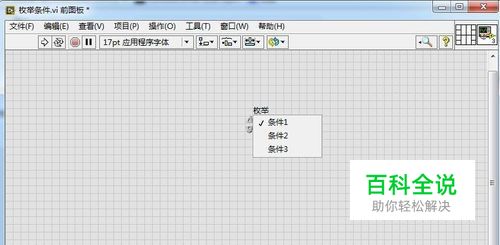

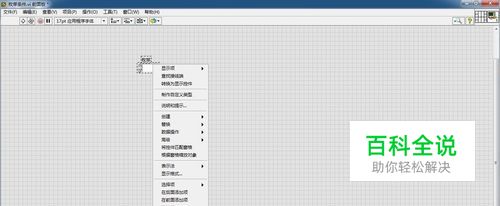

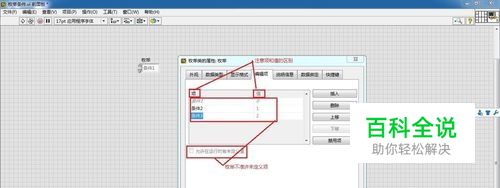

右击选择组合框-编辑-新增三个选项；
- 04

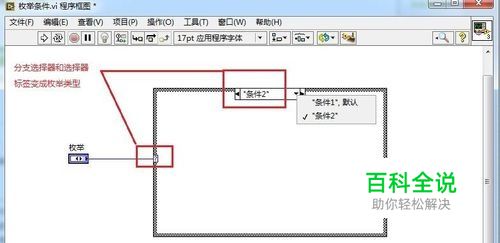

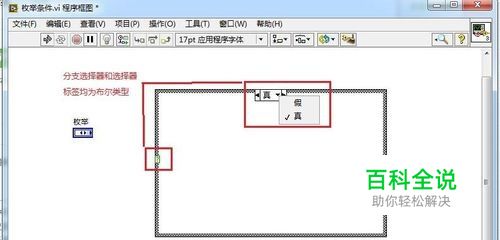

切换至程序面板，将枚举输入控件和条件结构连接，注意连接前后的变化；
- 05

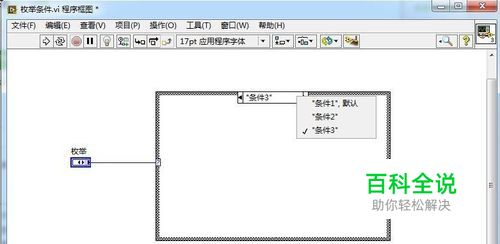

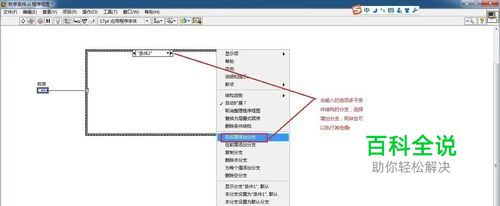

枚举类型输入控件连接到条件结构的分支选择器时候，条件结构的选择器标签将自动识别输入控件的各个项，不需要手动修改选择器标签，注意默认选择器分支只有两项，我们需要再添加一项；
- 06

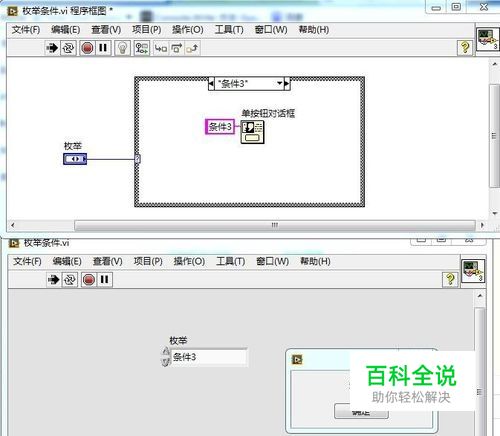

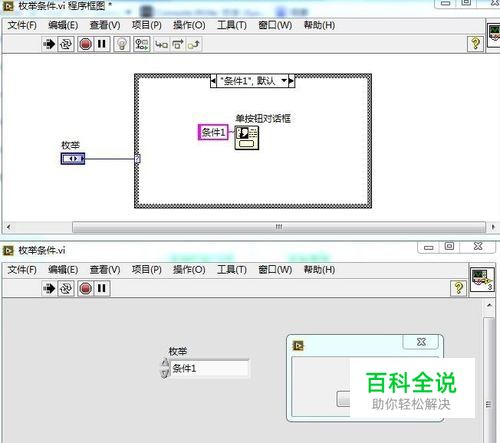

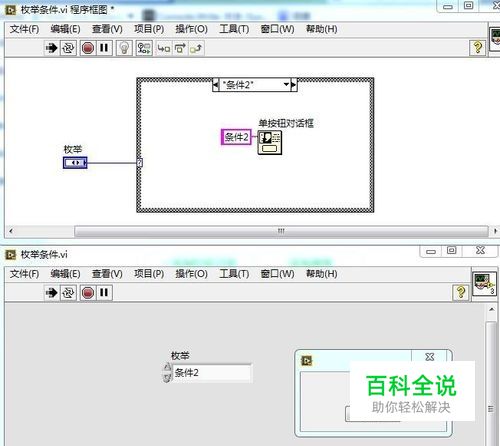

运行VI，各个分支执行效果如下图；
错误簇条件结构
- 01
条件结构的分支选择器除了连接布尔输入控件，字符串输入控件，枚举输入控件，还可以连接错误簇输入控件类型；
- 02

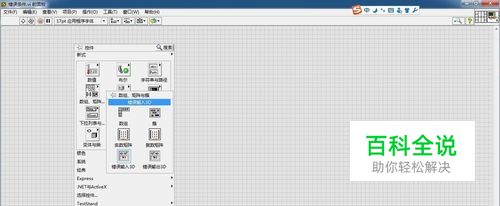

打开LabVIEW，新建VI，前面板-查看菜单-控件选板-控件-新式-数组，矩阵与簇-错误输入3D；
- 03

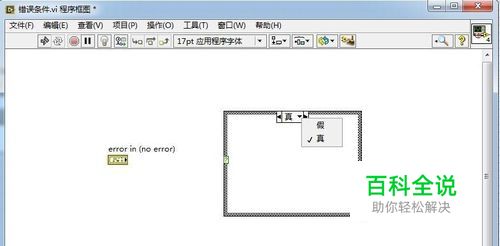

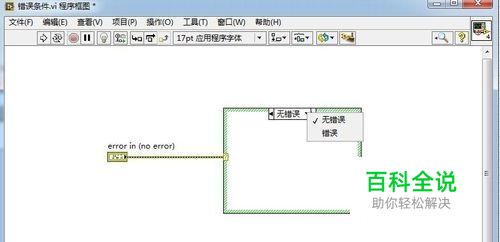

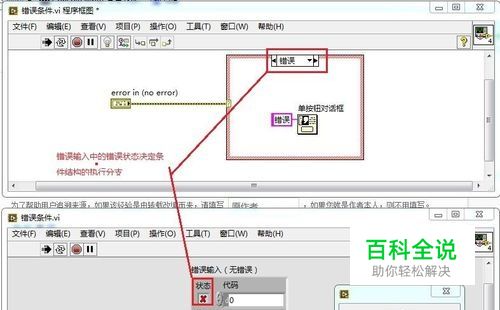

切换至程序面板，将错误簇输入控件和条件结构连接，注意连接前后的变化；
- 04

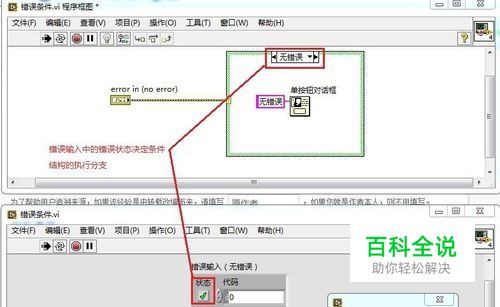

运行VI，各个分支执行效果如下图；
数值条件结构
- 01
条件结构的分支选择器除了连接布尔输入控件，字符串输入控件，枚举输入控件，错误簇输入控件，还可以连接数值输入控件类型；
- 02

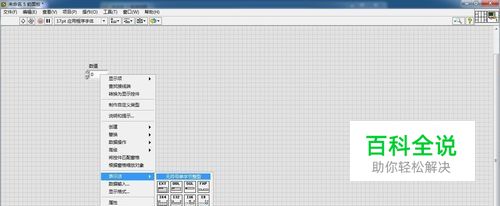

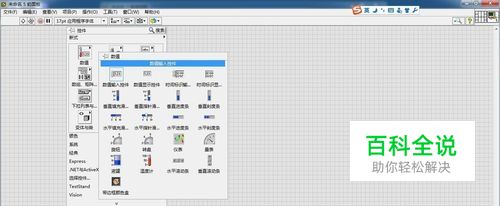

打开LabVIEW，新建VI，前面板-查看菜单-控件选板-控件-新式-数值-数值输入控件，并将数据类型改成U8;
- 03

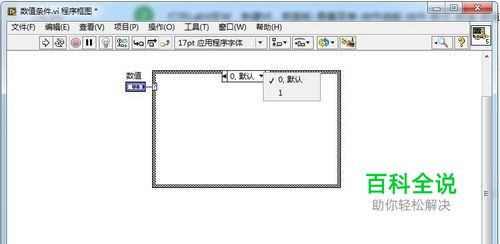

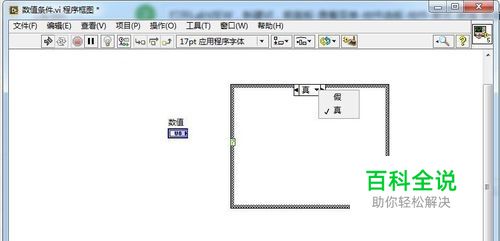

切换至程序面板，将数值输入控件和条件结构连接，注意连接前后的变化；
- 04

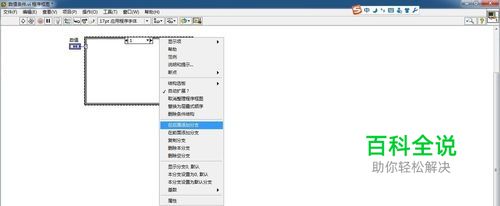

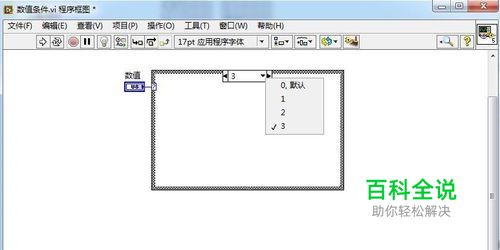

数值类型输入控件连接到条件结构的分支选择器时候，条件结构的选择器标签将自动识别输入控件的各个项，不需要手动修改选择器标签，注意默认选择器分支只有两项，我们需要再添加一项；
- 05

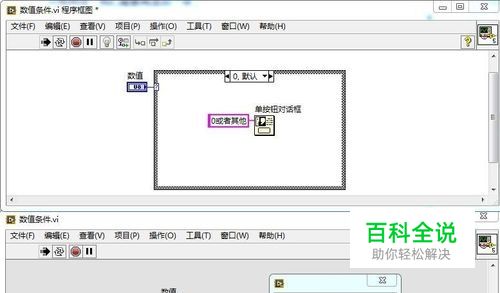

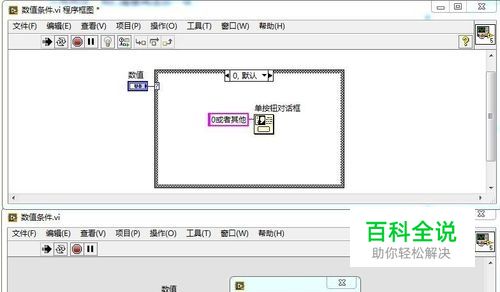

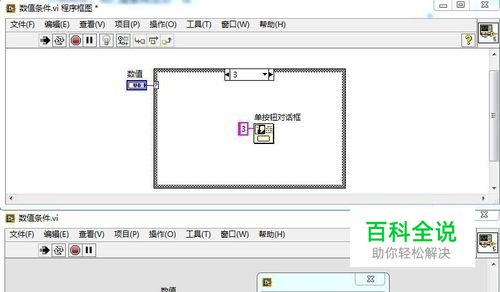

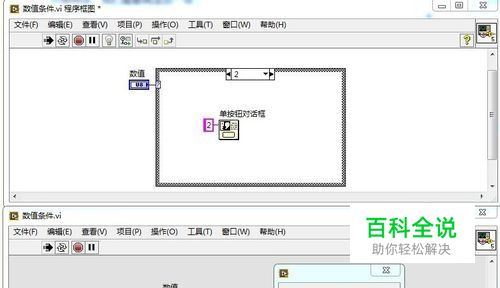

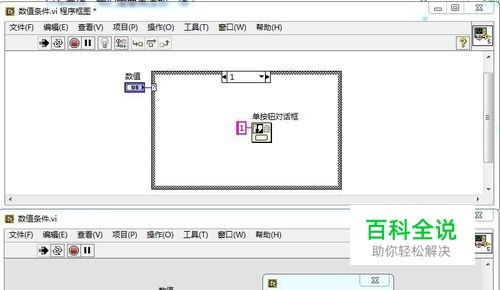

运行VI，各个分支执行效果如下图；
其他类型条件结构
- 01
条件结构的分支选择器除了连接布尔输入控件，字符串输入控件，枚举输入控件，错误簇输入控件，数值输入控件，还可以文本下拉列表，菜单下拉列表，图片下拉列表以及图片与文本下拉列表等输入控件类型；
- 02

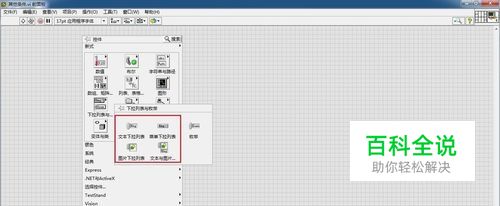

打开LabVIEW，新建VI，前面板-查看菜单-控件选板-控件-新式-下拉列表与枚举;这四个数据类型与条件结构的使用方法和组合框基本一致；
