CAD多图层合并

将CAD中各种复杂的多个图层合并成一个图层。

操作方法

  • 01

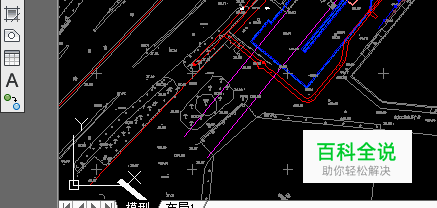

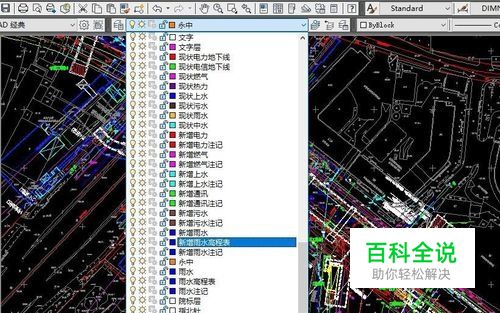

    打开图纸，我们在图层管理器中已经看到这个图层有很多这种，是不是眼花缭乱了呢？一般在CAD里面选择图层合并效果会很慢，有的图层甚至不能够合并，别急接下来让我教你怎么由多个图层强制变成一个图层。

  • 02

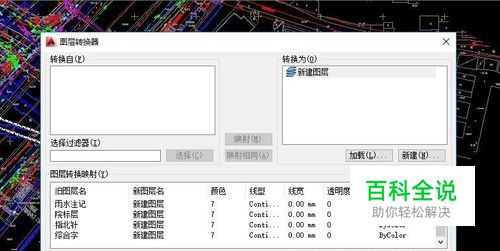

    我们在命令行输入"LAYTRANS"按回车键执行命令，出现CAD自带的"图层转换器"选项卡,如图所示;

  • 03

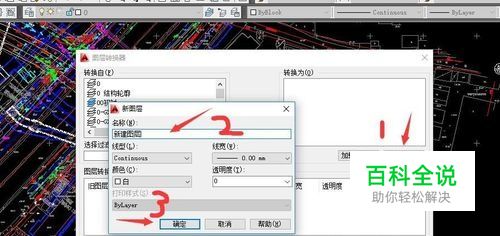

    接着我们新建一个图层，给新建图层重新命名，然后单击确定，如图所示；

  • 04

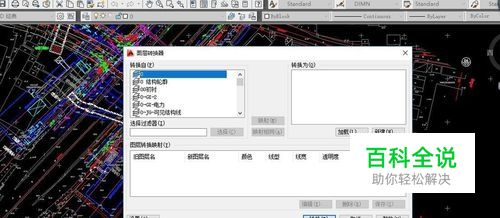

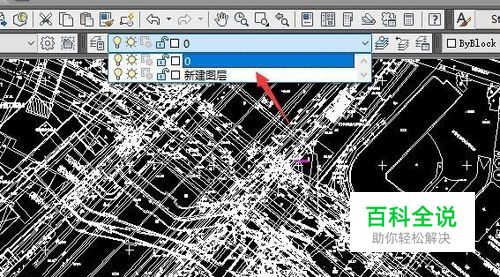

    在“转换自”的选项框中选定需要合并的图层到我们新建的图层中去，选择好后单击映射按钮，接着单击转换就ok了，现在所有的图层都合并到新建图层中去了，如图所示；
