cad如何使用对象功能

..

在CAD中，对象的问题几乎是每一个新手设计师都会遇到的，今天就分享两个比较入门级别的问题和解决方法，大家有兴趣的不妨往下看。

1、怎样对齐两个对象

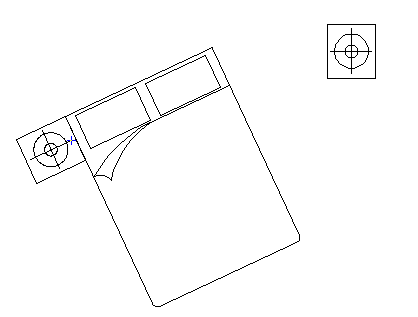

如图

在命令行输入【ALIGN】，然后【回车】，执行【对齐】命令。

选择要对齐的对象。

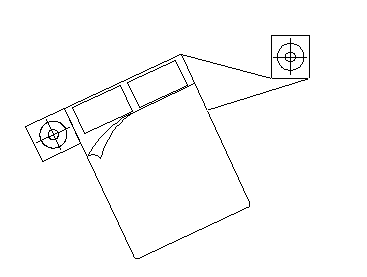

指定一个源点，然后指定相应的目标点。指定第二个源点，然后指定第二个目标点。

按【回车】结束命令。

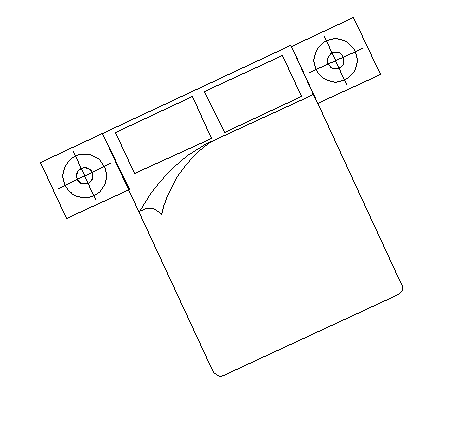

选定的对象将从源点移动到目标点。

2、为什么拖动时不显示对象

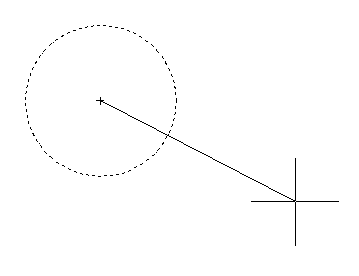

因为没对象！并不是，详细的问题请看下图

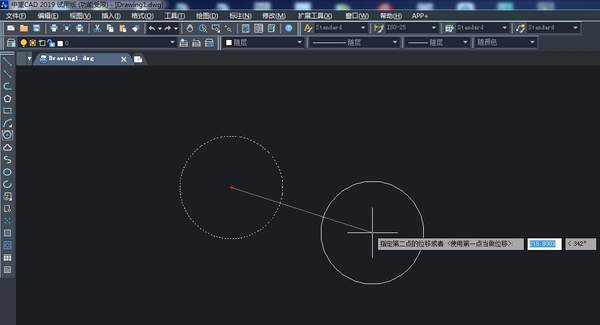

在把一个对象拖动到别处的时候，十字光标应该会带动对象移动，但是很明显，上图并没有。

什么原因，原来是【【DRAGMODE】系统变量不是初始值。

【DRAGMODE】系统变量是用于控制拖动对象的显示方式的。

具体操作方式可以这样：

在命令行输入【DRAGMODE】，然后【回车】。

命令行提示：

输入新值 [开(ON)/关(OFF)/自动(A)]: 输入【ON】或【A】。

这个时候再来拖动就能带动对象啦。

更多内容欢迎持续关注。
