2009CAD施工图绘图前的设置

2024-04-01 13:29:01

施工图是工人在施工中所依据的图样，这通常要求比较详细和精确。所以我们在绘图前要设置好，我们设计出来的施工图就规范了。

操作方法

01

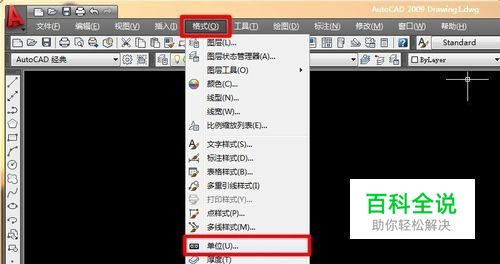

【一】单位，因为国标建筑单位最小用到为毫米（MM），精确度就不需要小数点，所以设为整数。打开2009CAD点击格式，再选着单位。
02

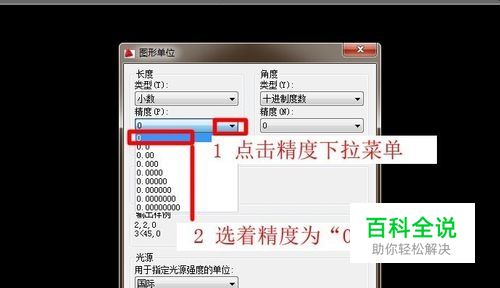

点击精度下拉菜单，选着精度为 “0”。
03

【二】字体样式，一般施工图用的宋体比较多，字体大小一般为 200、 140、 120号字体。点击格式，再选着字体样式。
04

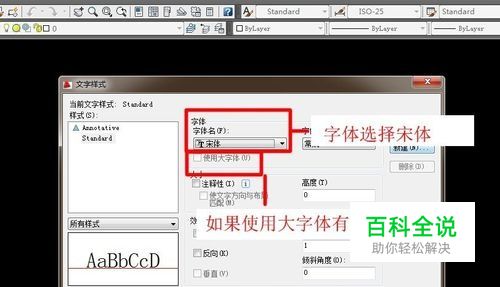

如果使用大字体有勾先点击去掉，然后字体选着宋体。
05

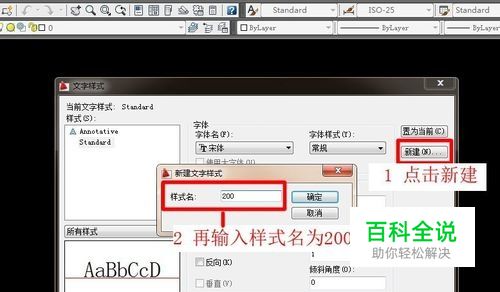

点击新建,再输入样式名为 200。
06

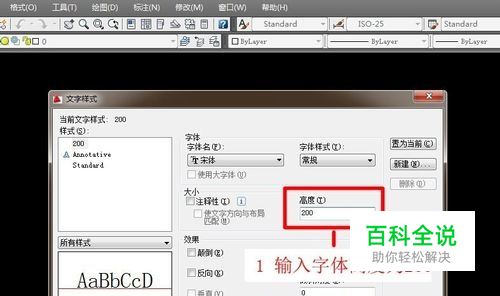

输入字体高度为 200，点击应用。按以上步骤再新建“ 140”、“ 120”号字的新建。
07

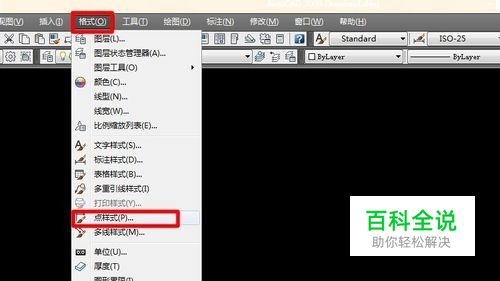

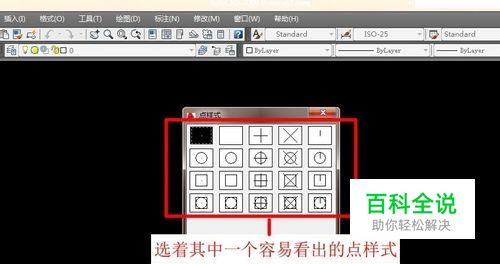

【三】点样式，我们在绘画施工图时需要等分很多点，设置一些比较容易看出点图标的标志。选着其中一个容易看出的点样式，点击确定。
08

施工图绘图前的主要设置：单位、字体样式、点样式。
09

小编的讲解如果满意，请大家点击收藏一下！谢谢！
