CAD2014绘图前需要配置哪些参数

2024-04-07 16:33:06

我们在绘图前，如果配置好一些基本常用的参数后，会提高绘图效率，如设置文件的自动保存时间、路径、窗口的颜色以及字体样式，自动捕捉参数的一些设置等

操作方法

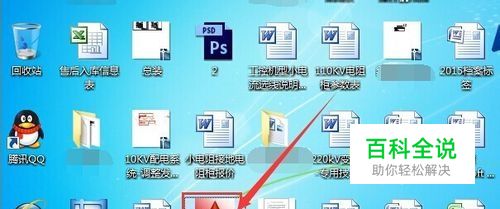

01

双击AuotCAD2014图标，打开CAD2014的程序运行

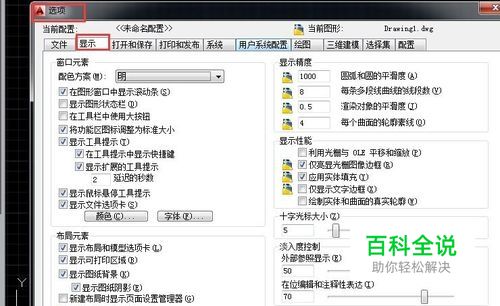

02

在命令行输入OPTIONS，弹出选项的对话框，选择显示选项卡，则可以设置显示精度和性能的参数

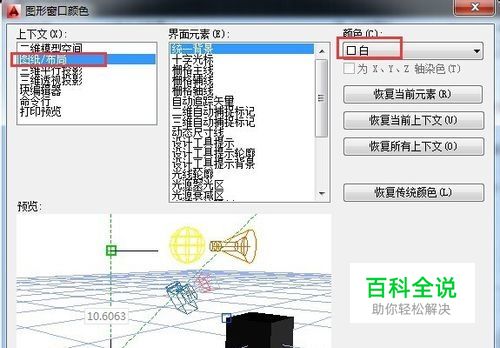

03

如果设置窗口背景显示颜色，则点击颜色按钮，会弹出关于颜色的对话框，在此可以设置模型空间的窗口颜色，图纸布局、命令行、打印预览及其他一些窗口显示颜色设置

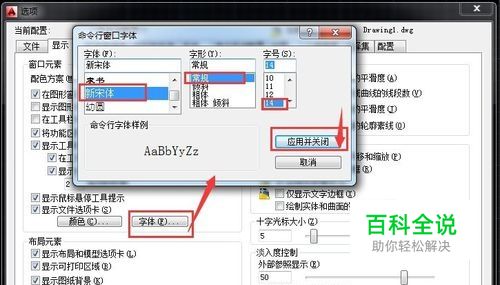

04

字体设置还是在原来的选项对话框中点击字体按钮，在弹出的字体对话框中，进行字体、字形、字号的设置

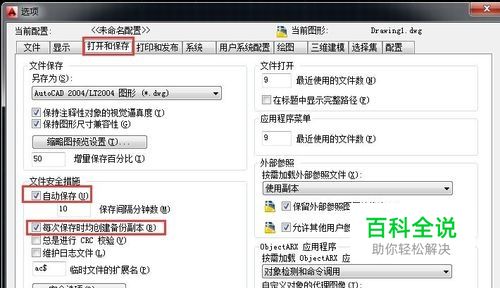

05

在选项对话框中选择打开和保存，可以设置文件自动保存的时间及备份，还可以设置保存文件的格式，以及文件打开的数目

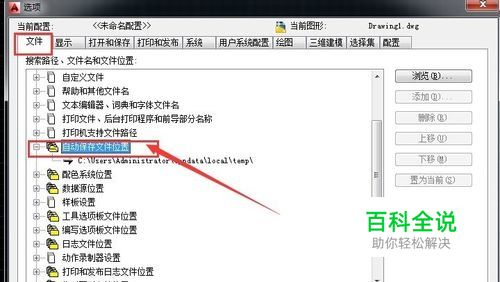

06

在文件的选项卡中，可以查看文件自动保存的路径，在自动保存时，有时我们可能忘记保存在哪儿了，通过这个就可以找到了

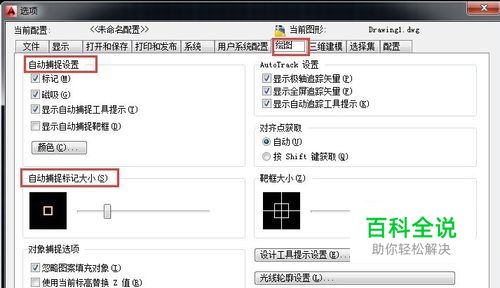

07

在绘图选项卡中可以设置自动捕捉的参数，自动追踪等，设置在自动捕捉时的标记，光标是否被吸引，是否显示自动捕捉工具栏提示，及自动捕捉标记的大小
