最完整的 iPhone 6 Plus拆解步奏：[1]上部【百科全说】

随着时间的推移、iPhone也在不断的进化。为了让大家更清楚的了解iPhone，今天笔者就分享拆解iPhone 6 Plus的步奏，一起研究iPhone6 plus 的内部构造。

操作方法

01

跟iPhone 5s 一样，iPhone 6 Plus 有三种不同的颜色可以选择：银色，金色，和太空灰。iPhone 6 Plus 的型号是 A1524。两款iPhone 6模型的“凸点”摄像头使很多品论者非常懊恼。虽然镜头盖是用蓝宝石玻璃制成的，我们还是很怀疑这个设计选择到底耐不耐用。跟HTC One M8很类似，iPhone 6 Plus也拥有两条塑胶天线在外壳上。这两条天线会帮助加强无限收讯在本来回完全阻断收讯的全金属外壳。
02

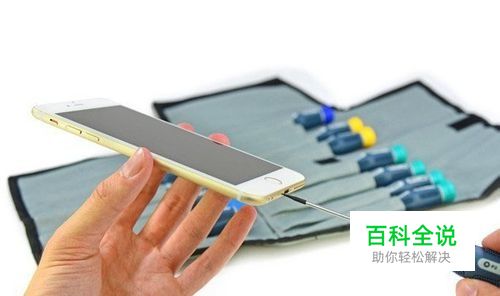

苹果公司没有把五角(Pentalobe)螺丝换回十字形的Phillips螺丝。使用Pro Tech Screwdriver Set 则可以轻松搞定这些五角螺丝。
03

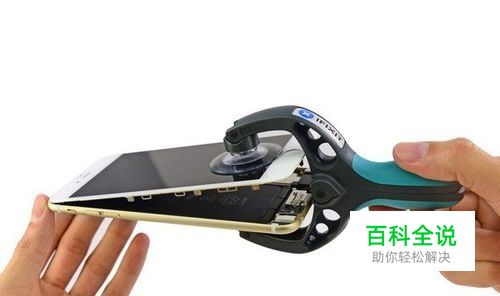

接下来需要使用iSclack了！这个小帮手可以帮助你简单的将显示屏从后机体分离开。此时的你一定要小心翼翼的拆解，这种事情不可着急。跟iPhone 5s 非常类似，显示屏的电线非常牢固的用金属托架固定在逻辑板上。
04

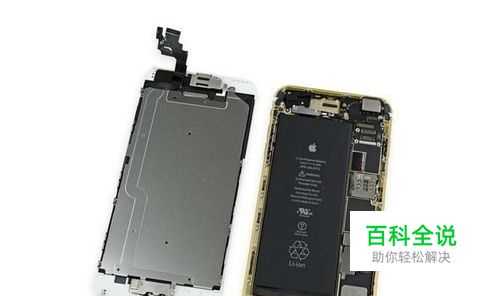

把屏幕平移开后，你将清楚看见iPhone 6 Plus的内部结构。iPhone 6 Plus的内部布局似乎跟5s非常相似，只是更大一点。最大的区别就是更换了一个更大的电池（不知道你是否会有一点小小的失望？）
05

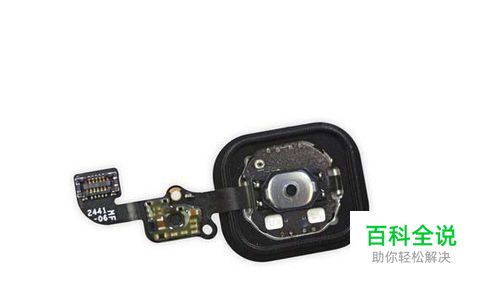

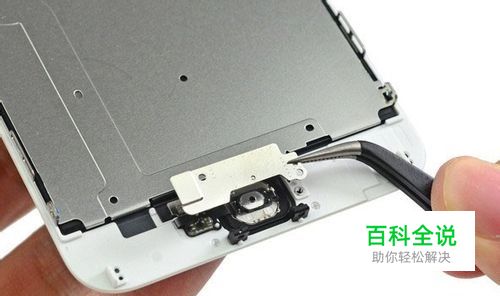

主页按键组件是由一个金属支架固定著。卸下支架后我们可以简单地把主页按钮从前面板组件裡弹出来。这个设计同于去年的主页按键－模块化，而且会很耗费时间去修复它。
06

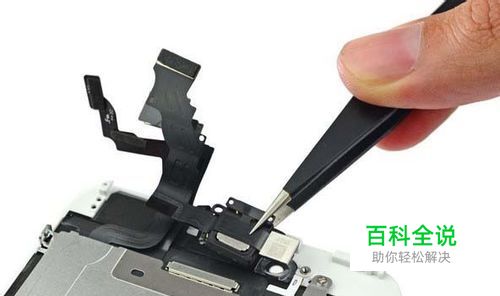

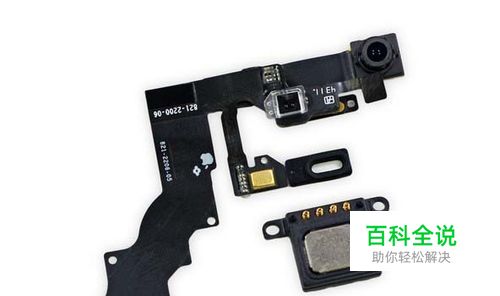

前置摄像头是包括在一大件电缆组件的一部分，其中还包括了耳机扬声器。两个都在前面板组件里。
07

卸下了前面板组件的金属板。今天在维修上的一个大胜利是发现了苹果公司已完全重新设计如何将主页按钮键连接到主板上。再也看不到之前在iPhone 5s上的憋扭而且脆弱的电缆。相反的，苹果公司已经努力的改良而且让主页按钮键的电缆一路绕道电话
08

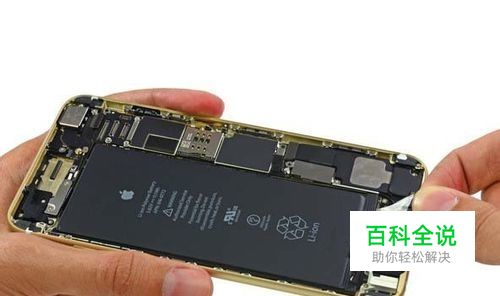

接下来该是把电池从iPhone 6 Plus取出来了。金属连接器的盖子很容易的就被我们拿掉了。
09

在电池的下方你将找到一些粘拉片。当你发现了粘拉片时，你要清楚的知道只能有两种下场：拉对方向，一切都没事；拉错方向，是世界末日。这种粘合剂很类似3M的无痕胶，当你正确的拉动标签是因该整条断开。
10

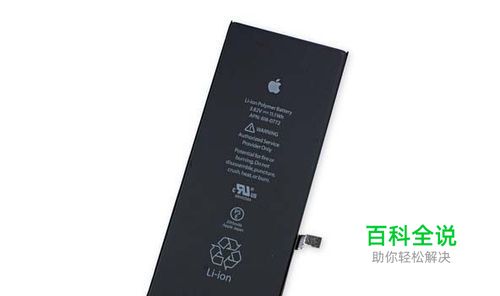

当你幸运的拆掉电池，你会发现电池和传所说是一样的。电池的额定电压为3.82伏特和11.1瓦时的能量，共计2915毫安时 - 比iPhone 5s（1560毫安时）多出近一倍的容量，而且也比 Galaxy S5 的2880毫安时容量多一点。有了更大容量的电池，和提高了的电源效率。苹果公司宣称在3G上通话时间可达24小时，和384小时的待机时间（这毕竟是理论的数据，不可全信）。 Plus的电池比iPhone 6的 6.91瓦时，1810毫安时的电池有更大的容量，这也解释了为什麽寿命更长，即使屏幕更大。
11

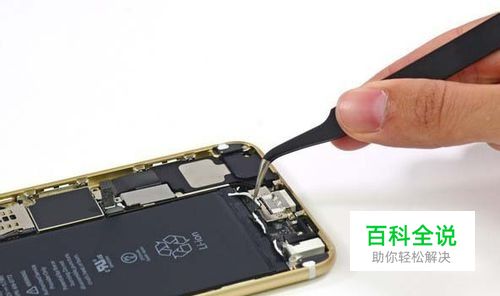

接下来你将会发现一个新的东西，就是振动器。振动器位于电池的右侧，在逻辑电路板的下方。
12

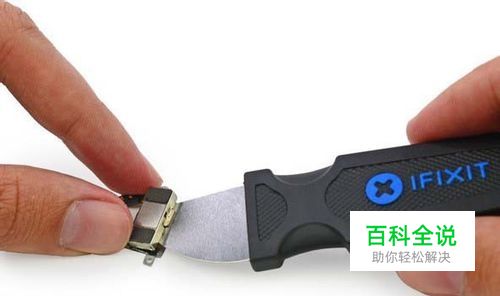

想要撬开振动器并不是一件容易的事，需要你有高超的技术，当然你最终还是顺利都撬开了振动器。
13

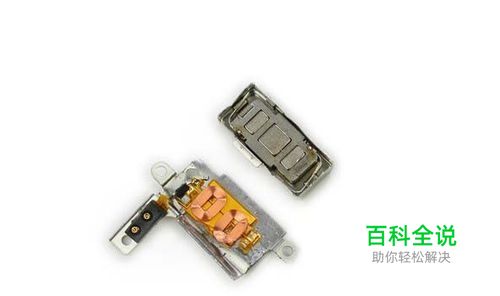

打开震动器将会发现在振动器的电机里面有一团看起来易碎的铜线圈。
14

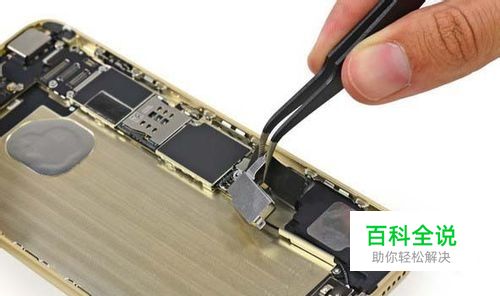

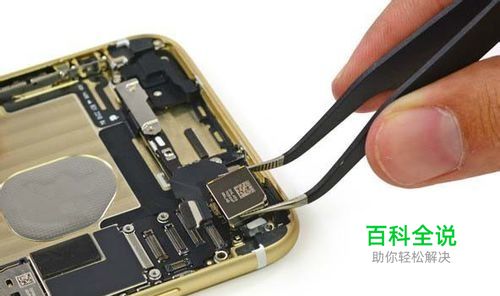

后方的摄像头用一对镊子很容易的就能取出来。
15

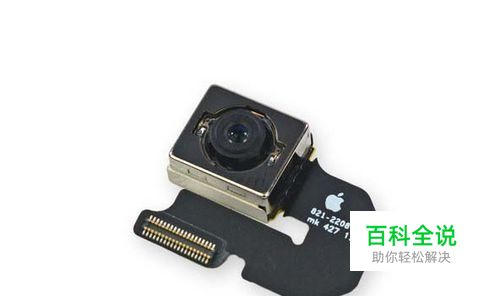

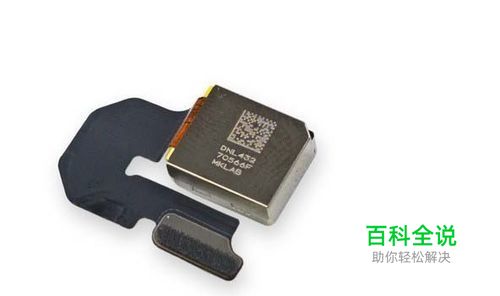

iSight摄像头的背面标志为DNL43270566F MKLAB。
16

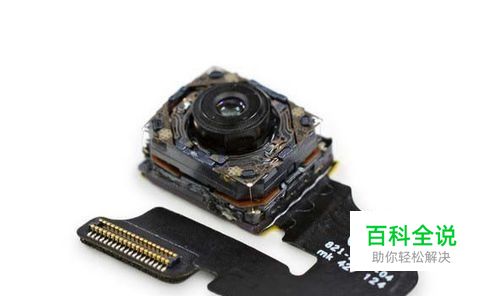

跟iPhone5s一样，6 Plus配有一个800万像素(以1.5微米像素) 和ƒ/2.2光圈后置摄像头。 6 Plus新增加了两个功能：光学图像防抖动功能，和"Focus Pixel"自动对焦。自动对焦其实已经存在与数位单眼相机的圈子裡一阵子了，可是对于智能手机来说还算是蛮新的。但是iPhone 6 和 6 Plus 并不是第一个使用这个功能的－ Samsung Galaxy S5先用了。
17

苹果公司最喜欢专注于自己的相机，主题演讲中吹捧iPhone为世界上最流行的相机。那么，到底什么是在镜头后面？让我们来瞧一瞧...用著我们的塑胶把柄和稳定的手指头们，我们取出了相机外壳。
18

虽然看起来没有很多不同，iPhone 6 Plus 经过更新的摄像头（以及更高的存储能量）已经引起了独立制片人的兴趣。单元这台机器能够有好的表现。
19

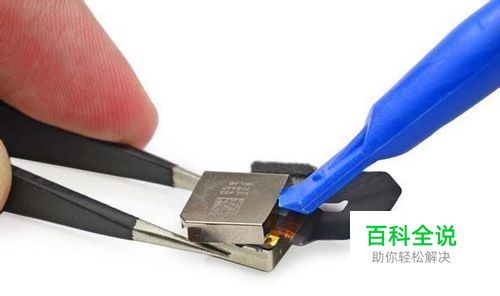

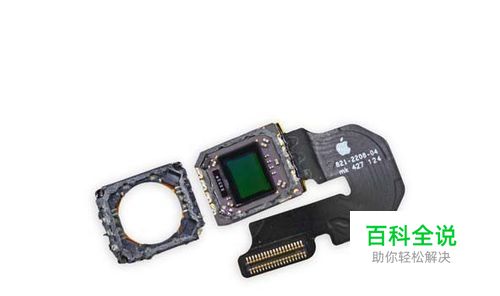

你可以尝试打开后方摄像头。打开后就可以看见相机的传感器。
20

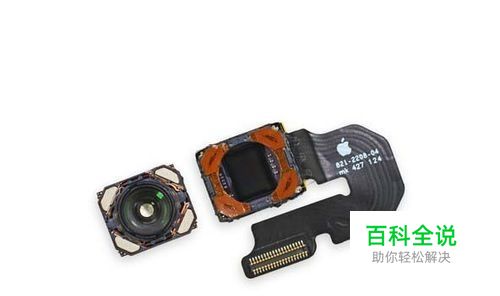

真正区别iPhone 6 和6 Plus的关键功能在于6 Plus相机的光学图像防抖动功能：一个我们已经见识过的技术。在左侧的透镜元件被嵌套到一个微小的金属笼里，被围绕着右侧传感器的电磁线圈轻轻推着。陀螺仪和M8运动协处理器持续的给iPhone 6 Plus资料关于你摇摇晃晃的手。经过这些资料，它可以通过快速移动的透镜组件来补偿。因此，你可以照出更加锐利，清晰的照片，即使在低光环境下。
21

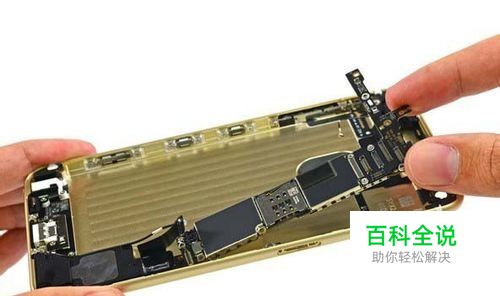

是该移除逻辑板了，逻辑板只是被几个螺丝紧紧的固定在后盖外壳上，很容易打开。
22

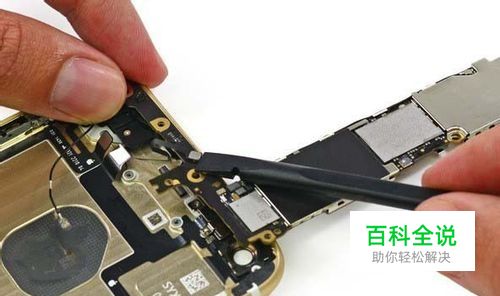

在这样做之前，一定记得要先解开逻辑板背面的天线连接器。
23

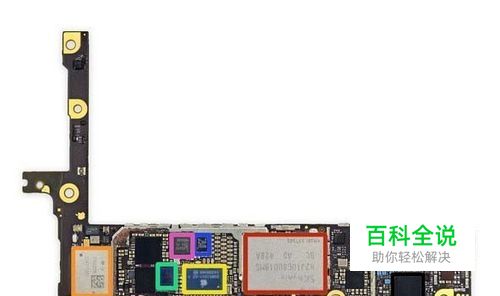

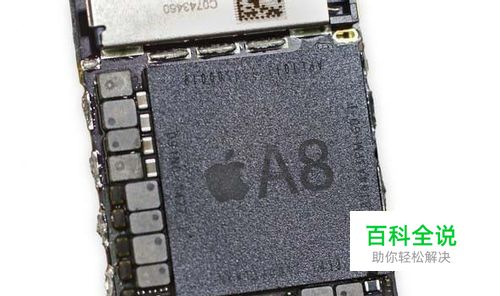

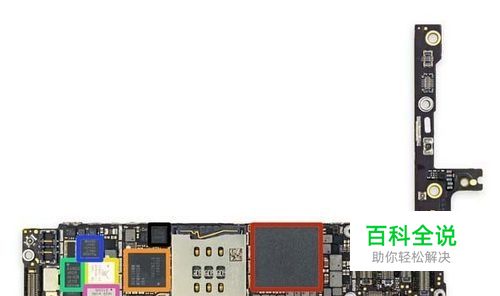

你将会看到逻辑板前方的集成电路 pple A8 APL1011 SoC + Elpida 1 GB LPDDR3 RAM (as denoted by the markings EDF8164A3PM-GD-F) Qualcomm MDM9625M LTE Modem Skyworks 77802-23 Low Band LTE PAD Avago A8020 High Band PAD Avago A8010 Ultra High Band PA + FBARs TriQuint TQF6410 3G EDGE power amplifier module InvenSense MP67B 6-axis gyroscope and accelerometer combo
24

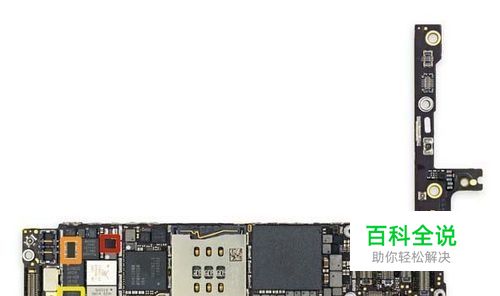

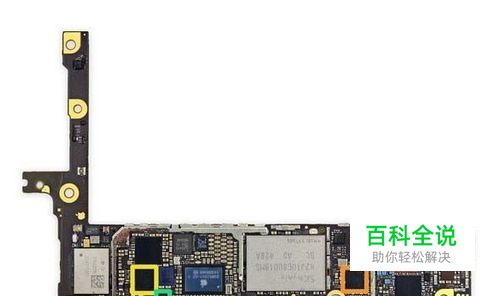

更多集成电路在逻辑板前方。
25

逻辑板后方。
26

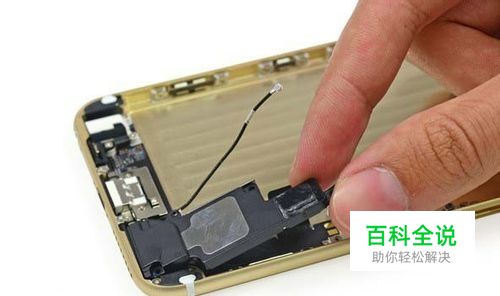

你要卸下了iPhone 6 Plus唯一的扬声器。
27

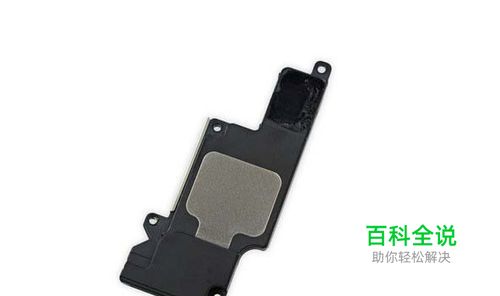

扬声器模块化的设计是值得表扬的，即使所有标记都看不清楚。这款扬声器的制造原厂在目前还是保密状态。
28

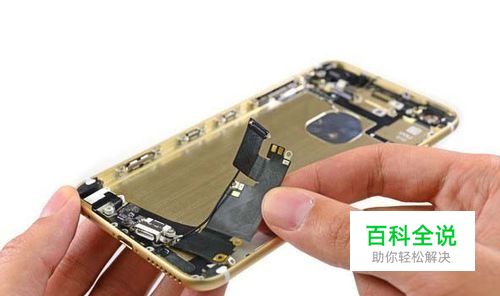

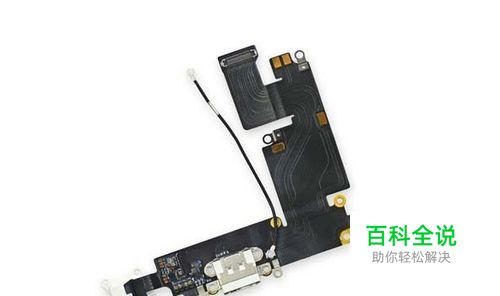

Lightning连接器包括来耳机插孔，Lightning接口，和几条天线连接器。
29

像这样的电缆包装会节省很多的空间，但是当你的耳机插孔决定它不喜欢每一天被拉扯时，它就不太理想了。
30

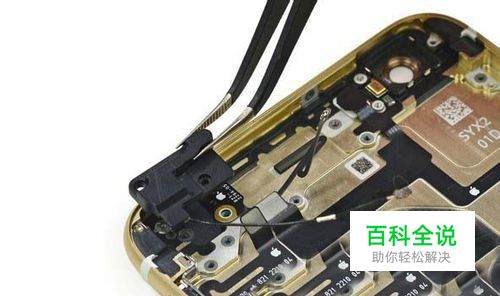

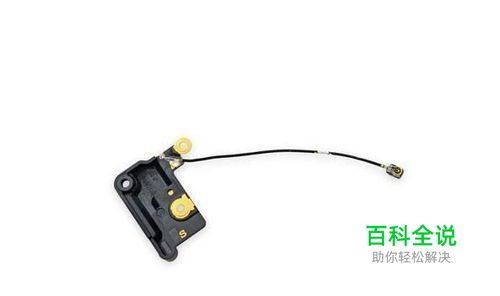

天线有很多，你要仔细找找，尤其可以在后部外壳上方找到很多条天线。
31

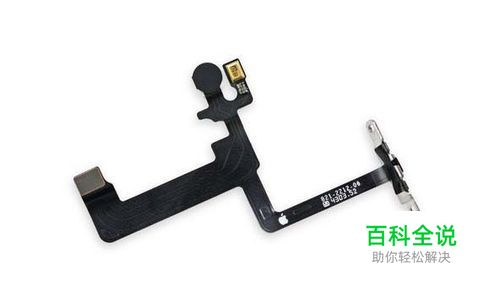

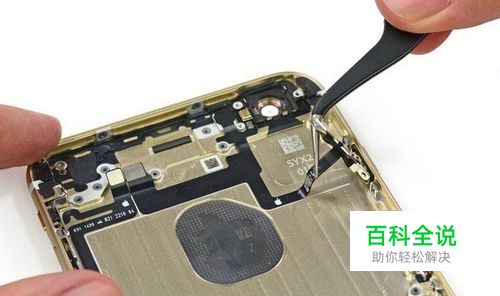

别着急、拆解工作已经接近尾端了，你会找到电源按钮带状电缆组件和音量按钮带状电缆组件两者。
32

这两对组件都有零件串在脆弱的电缆上，看起来像在微微闪烁的小灯光。
33

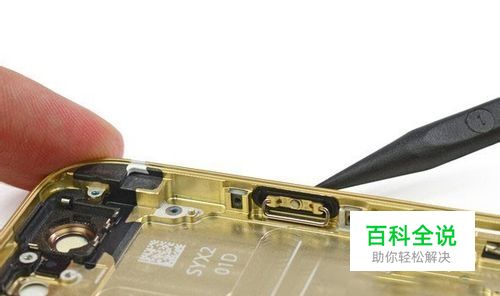

接下来就要拆卸电源按钮了。类似的橡胶垫片也环绕着音量按钮。总之，这似乎代表了苹果公司可能在防水/防尘这一方面进步，因此也提高了耐用性。
34

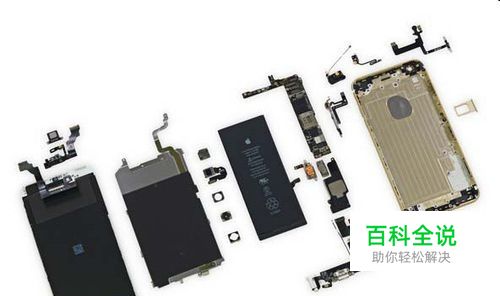

拆卸就这样结束了。
