怎样用万用表测试单向可控硅【百科全说】

可控硅又叫晶体闸流管，在强电和弱电领域都有极为广泛的应用。其中在弱电领域中应用的可控硅功率比较小，外形像三极管，是电子爱好者常遇到的元件之一。正确测试可控硅是电子爱好者必须具备的基本技能。如何来测试可控硅呢?由于万用表是电子爱好者必配工具，这里介绍如何用万用表来测试单向可控硅。单向可控硅的测试包括两个方面：一是极性的判定；二是触发特性的测试。

步骤/方法

01

可控硅极性的判定单向可控硅是由三个PN结的半导体材料构成，其基本结构、符号及等效电路如图1所示。可控硅有三个电极：阳极(A)、阴极(K)和控制极(G)。从等效电路上看，阳极(A)与控制极(G)之间是两个反极性串联的PN结，控制极(G)与阴极(K)之间是一个PN结。根据PN结的单向导电特性，将指针式万用表选择适当的电阻档，测试极间正反向电阻(相同两极，将表笔交换测出的两个电阻值)，对于正常的可控硅，G、K之间的正反向电阻相差很大；G、K分别与A之间的正反向电阻相差很小，其阻值都很大。这种测试结果是唯一的，根据这种唯一性就可判定出可控硅的极性。用万用表R×1K档测量可控硅极间的正反向电阻，选出正反向电阻相差很大的两个极，其中在所测阻值较小的那次测量中，黑表笔所接为控制极(G)，红表笔所接的为阴极(K)，剩下的一极就为阳极(A)。通过判定可控硅的极性同时也可定性判定出可控硅的好坏。如果在测试中任何两极间的正反向电阻都相差很小，其阻值都很大，说明G、K之间存在开路故障；如果有两极间的正反向电阻都很小，并且趋近于零，则可控硅内部存在极间短路故障。
02

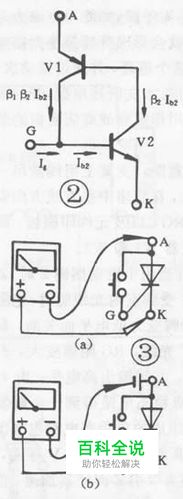

单向可控硅触发特性测试单向可控硅与二极管的相同之处在于都具有单向导电性，不同之处是可控硅的导通还要受控制极电压控制。也就是说使可控硅导通必须具备两个条件：阳极(A)与阴极(K)之间应加正向电压，控制极(G)与阴极(K)之间也应加正向电压。当可控硅导通以后，控制极就失去作用。单向可控硅的导通过程可用图2所示的等效电路来说明：PNP管的发射极相当可控硅的阳极(A)，NPN管的发射极相当可控硅的阴极(K)，PNP管的集电极与NPN管的基极相联后相当于可控硅的控制极(G)。当在A、K之间加上允许的正向电压时，两只管子均不导通，此时当在G、K之间加上正向电压便形成控制电流流入V2的基极，如此循环直至两管完全导通。当导通后，即使Ig=O，由于V2有基极电流，且远大于Ig，因此两管仍然导通。要使导通的可控硅截止，必须把A、K正向电压降低到一定值，或反向，或断开。根据可控硅的导电特性，可用万用表的电阻档进行测试。对小功率可控硅可按图3(a)所示联接电路，在可控硅A、G之间联接一只轻触开关(以便于操作)，用万用表的R×1Ω档，黑表笔接A极，红表笔接K，此时给可控硅加上一正向电压(通过万用表内附的干电池)，万用表的指针不动，可控硅不导通，当按下开关，A、G接通，在G、K之间加上触发电压，可控硅才导通，万用表的指针偏转，指向一个较小的值；当G、A断开后，失去了控制电压，如果万用表的指针位置不变，可控硅仍处于导通状态，说明该可控硅的触发特性良好，如果G、A断开后，万用表指针随即偏转，指向∞。即可控硅不导通，则说明该可控硅的触发特性不好，或已损坏。对功率较大的可控硅，由于导通电压降较大，维持电流难以维持，引起导通状态欠佳，此时应在可控硅的阳极(A)上串接一节干电池，如图3(b)所示电路进行测试，以免引起误判。对于大功率可控硅应在图3(b)的电路上再串上一节干电池，使测试效果明显。一般来说在测试10A以下的单向可控硅用图3(a)所示联接电路；10A一100A的可控硅用图3(b)所示联接电路，测试100A以上的单向可控硅应在图3(b)上再串一节干电池。在测试单向可控硅的基础上，对其它类型的可控硅，根据其基本结构，也可用万用表对其进行测试
