cad批量展坐标点的方法

cad中是没有直接批量展点的方法，不过通过一些方法是可以实现批量展坐标点的。本将介绍其中一种，利用cad的复制功能，指定插入点为要展的坐标点，从而实现批量展点。步骤如下：

1、画一个指定半径的圆

  • 01

    打开cad，输入命令“c”，随意指定一个圆的中心点。

  • 02

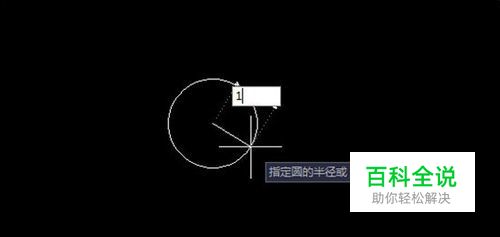

    指定一个半径，画一个圆。

2、通过复制功能批量展点

  • 01

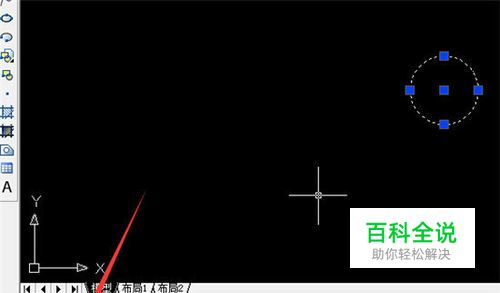

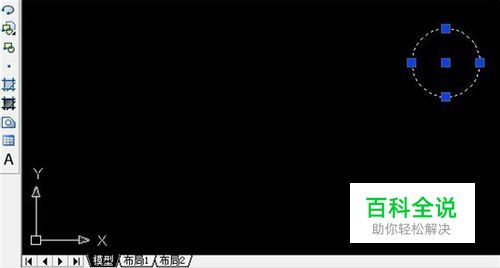

    选中该圆。

  • 02

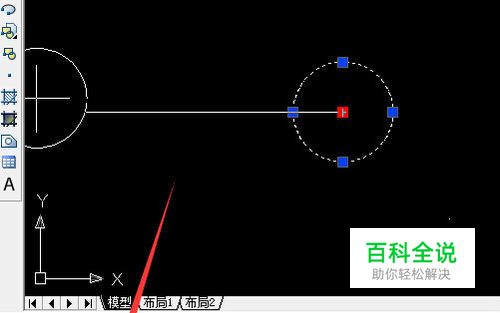

    单击圆心，出现一个菜单，点击键盘上方向键盘的下拉箭头。

  • 03

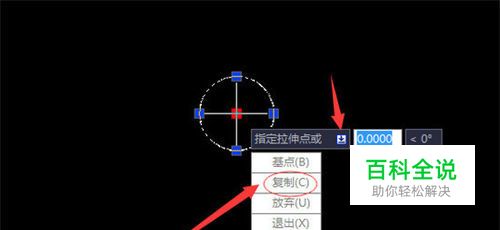

    出现一个下拉菜单，选择复制。

  • 04

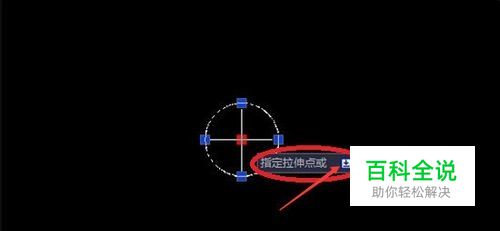

    可以看到命令窗口有“指定拉伸点”字样，等下直接复制坐标进来就行了。

  • 05

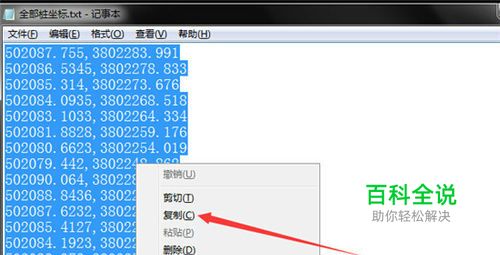

    打开事先准备好的点坐标，ctrl+A全选，复制。

  • 06

    把光标置于命令窗口，按Ctrl+V，把复制好的坐标输入进来。

  • 07

    自动完成坐标复制。

3、定位展点成果

  • 01

    输入命令“zoom”，调节视野范围。

  • 02

    输入命令“a”，表示显示所有图纸。

  • 03

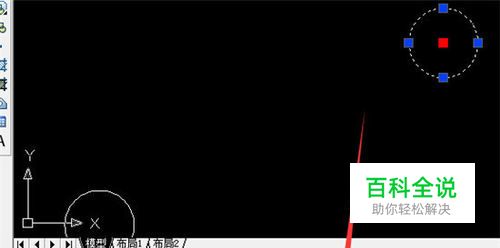

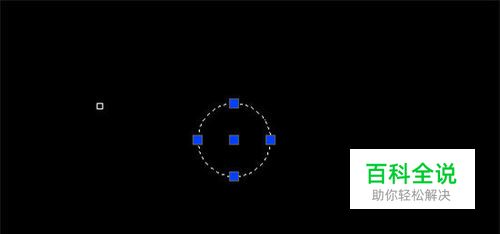

    例如本次操作中，会出现两个白点。一个是初始的圆，另一个是展的点。

  • 04

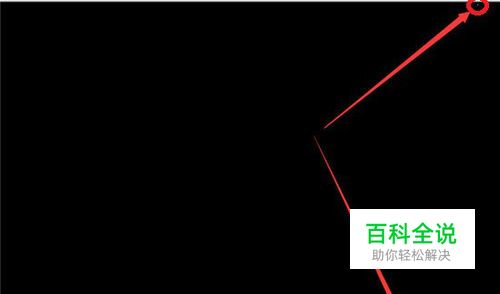

    选择其中一个进行放大，找到展的点，放大至适宜大小。

    4、展点成果展示

    • 01

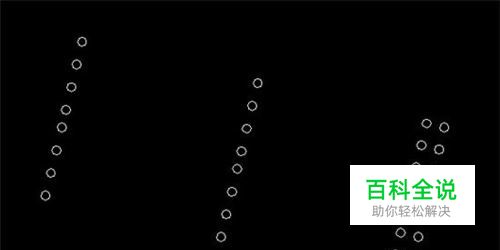

      本次工展点220余点，部分结果如下图。
