IBM ThinkPad 315ED 古董本换U记 Intel换AMD
操作方法
- 01

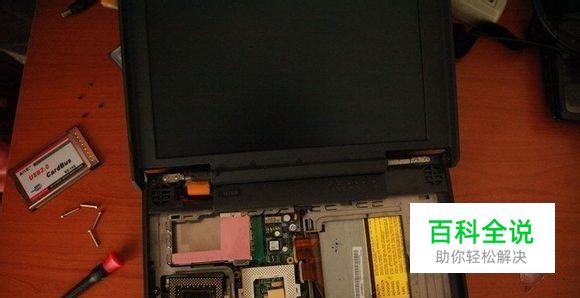

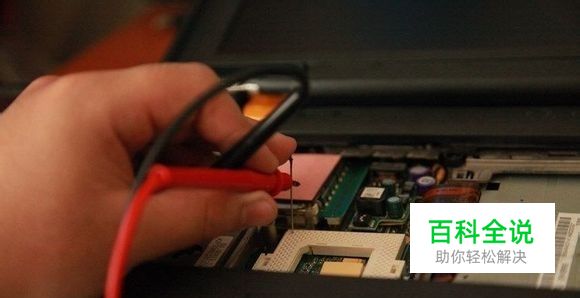

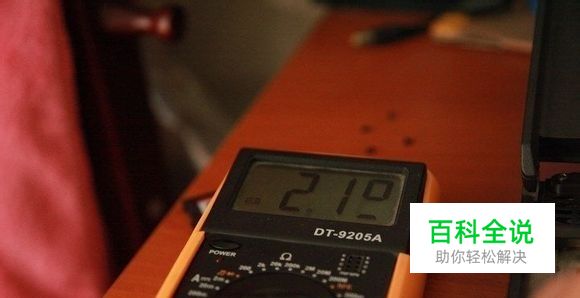

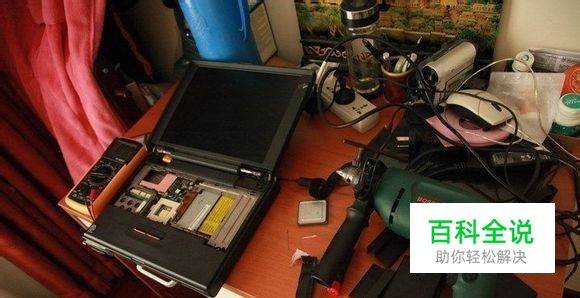

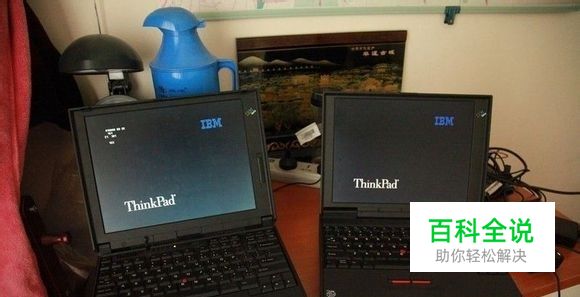

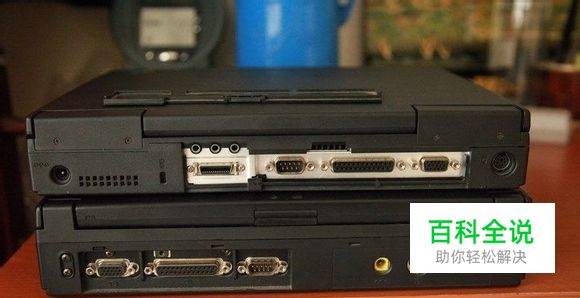

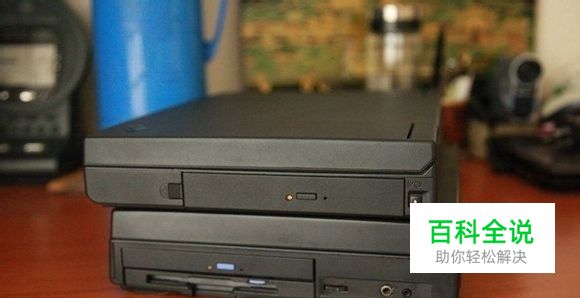

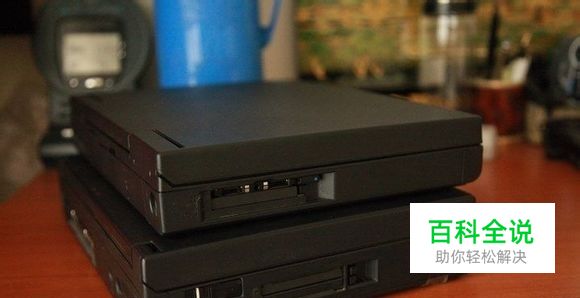

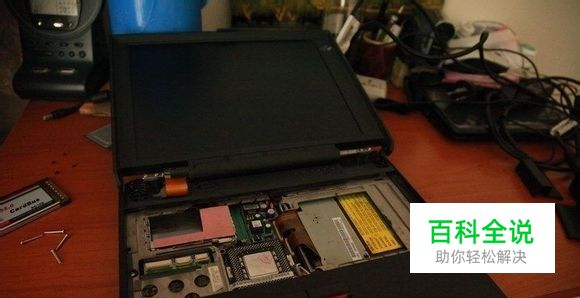

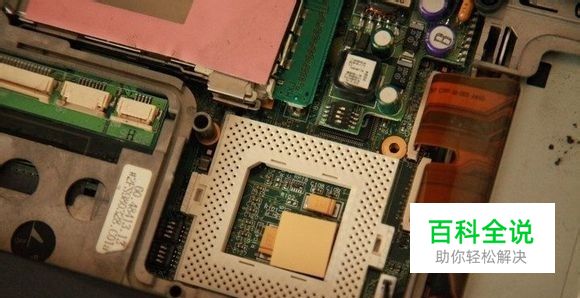

家里有台97年左右的315ED老本，配置如下：CPU：奔腾MMX 166内存：16M硬盘：810M显卡：1MALI的芯片组。这配置已经连打字都困难了。。。。某天心血来潮，打算升级一下U，就当练手了。。。在那个年代，英特尔的CPU和AMD的采用的是同样的Socket7插槽，因此完全可以把奔腾166升级到AMD的K6。首先上图： 本次升级的主角：ThinkPad315ED（右），左边是我的另一台老本380ED，以后再发细节图 ThinkPad 315ED（上） ThinkPad 315ED（右） ThinkPad 315ED（上） ThinkPad 315ED（上） ThinkPad 315ED（上）下面开始动手。 首先卸下键盘，可以看到CPU了。315ED使用的是台式机的CPU，通用性极强。 用螺丝刀挑一下边上的洞，插座就释放了，将CPU取下。 Socket7插座特写，90年代摸电脑的人可定特别亲切，从Intel奔腾90到AMD的K6-3600，CPU性能翻了好几倍，但插座一直没变。那个时候可以在英特尔芯片组上使用AMD的CPU，但从这以后就见不到了。。。以后英特尔和AMD就开始使用自己的插槽和芯片组了。。。 咦？为什么要用电钻？？？？别慌！标准的Socket7插座比315ED上的多了一个没有定义的针脚，奔腾CPU没有这个针，可以插在315ED上，但K6-2有这个针，所以要在相应位置开洞，否则就要弄坏CPU。。。。那个针是没有用的。 测量电压，这点尤其要注意！那时候CPU电压不是自适应的，需要人工手动通过跳线调节。奔腾CPU的电压是2.8V，而K6-2的电压是2.2V，所以需要通过尝试不同的跳线组合来降低电压到2.2左右。找根针插在插座的供电孔，然后上电测量电压。 当电压调节到2.2是就可以上U了。 将经典的AMDK6-2 400换上，大功告成！注意：那时候不仅电压是手动调节的，频率（倍频和外频）也要靠手动调节。这块CPU的主频是400，因此要通过跳线调外频到66，倍频到2（K6-2支持将2倍频升到6倍频），可得主频396，近似于400。但这样做主板负担太重，而且315ED这样的老机器没有风扇，只有散热片，因此只好降频到266使用。即便这样，换芯带来的性能上的提升也很明显。毕竟K6-2多了3D-Now指令集。。。开机跑Win98，系统报告CPU为80486DX，这是因为BIOS不认识这块新U，毕竟不影响性能，就不管他了。CPU-Z报告正常。这本子后来内存升级到了96M（64+32），硬盘升到了12G（主板限制，只认8.4G，通过DM破解，后来12G全认了）。。。。按理说能勉强跑xp了。。。但老机器，别折腾了。。。呵呵。。。。由于315ED这机器采用了当时少见的ALI芯片组，支持32位PCMCIA卡，因此可以扩展出USB接口（原来没有USB），而同年代的380ED就不行（380ED采用16位PC卡插槽）。直到今天，某些需要在98下完成的东西我还要用它来完成。。。。家里还有很多古董ThinkPad，也有很多故事，以后再慢慢道来。。。呵呵。。。。
