cad如何给平面图地面填充地砖

在使用cad的时候，想要给平面图地面填充地砖，如何操作呢？下面就具体的给大家讲解cad如何给平面图地面填充地砖的方法步骤

操作方法

  • 01

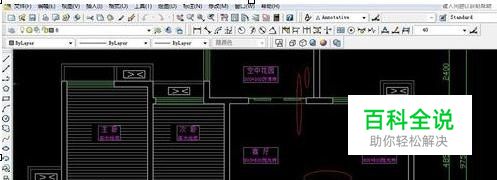

    如图所示准备的图形为例：空白区域需要填充的地砖

  • 02

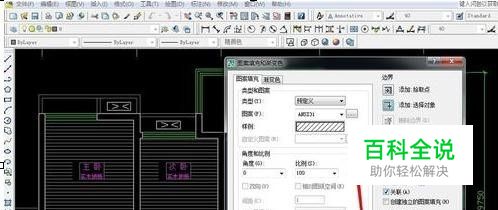

    输入命令H，弹出如图所示对话框

  • 03

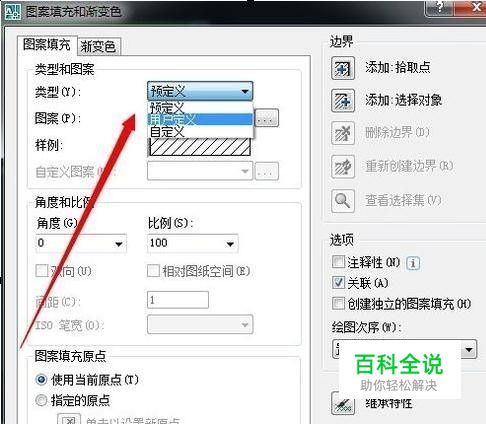

    点击“图案填充”→“类型和图案”→“类型”→“用户定义”

  • 04

    点击“双向”，这里画500*500的地砖为例，如图所示输入500

  • 05

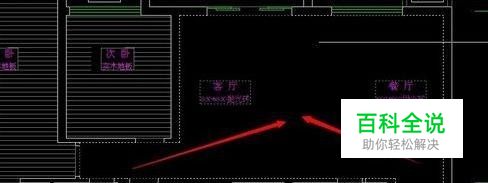

    接着拾取点，直接拾取客厅与餐厅部分，如图所示

  • 06

    命令“空格键”确定，弹出如图所示对话框

  • 07

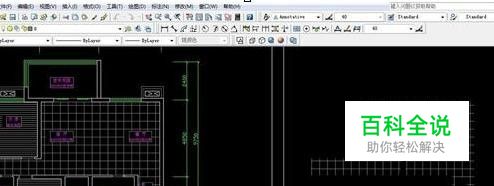

    先预览下效果，如图所示

  • 08

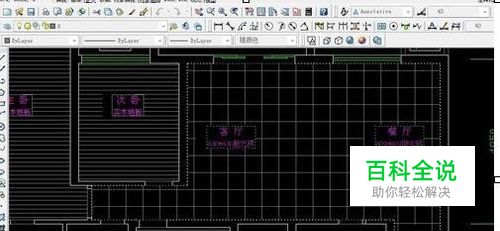

    然后空格键确定，填充算是完了，检查一下，填充的尺寸是否为500*500，把填充好的图形用CO/CP复制出来一个

  • 09

    接着使用X命令打散复制出来的图形

  • 10

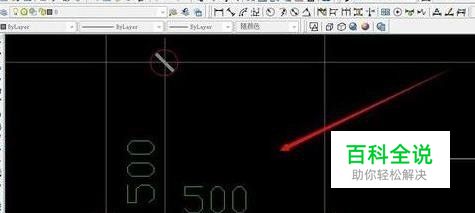

    最后输入命令DLI，选择一个量测，显示500*500，说明填充设置正确，这样就完成了
