CAD如何设置视图比例

CAD是一款功能强大的工程图纸绘制软件，我们在使用该软件绘图时常常需要设置试图比例，下面我们就来看看CAD是如何设置视图比例的吧。

操作方法

  • 01

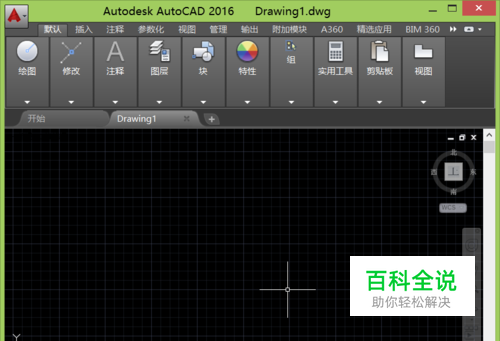

    打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

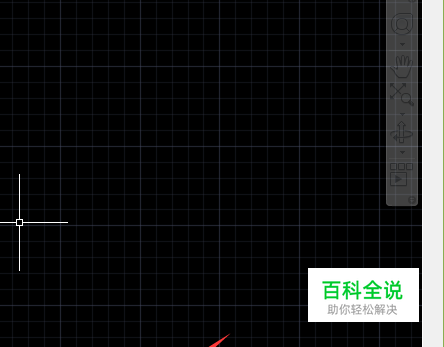

    在该界面的下面找到当前的注释视图比例选项，如图所示：

  • 03

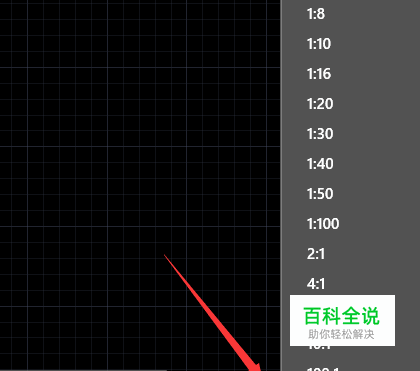

    点击当前的注释视图比例选项，在其子级菜单里找到自定义选项，如图所示：

  • 04

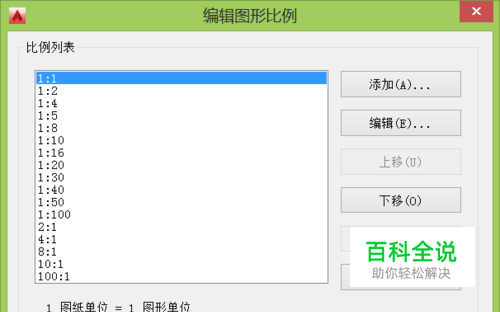

    点击自定义选项，弹出在打印对话框，如图所示：

  • 05

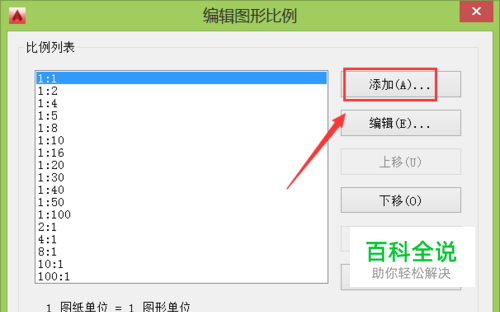

    在该对话框内找到添加选项，如图所示：

  • 06

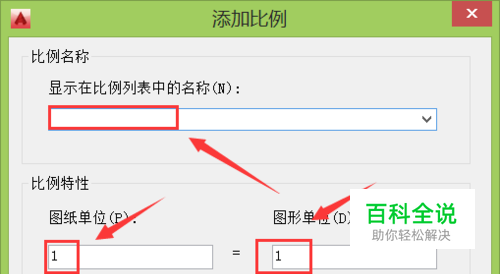

    点击添加选项，在弹出的对话框内找到比例名称，在输入框内输入比例名称，再找到比例特性选项，分别设置图纸单位和图形单位，设置好以后点击确定们就设置好了，如图所示：
