CAD如何设置标注比例

当我们在CAD中绘制好图形以后，我们就需要对绘制的图形进行标注，标注好之后会根据需要来设置标注比例，一起来看看是如何操作的吧。

操作方法

  • 01

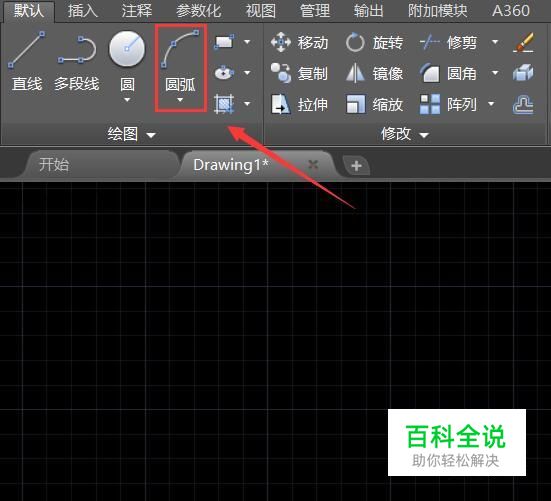

    打开CAD之后在常用菜单里找到圆弧选项，如图所示：

  • 02

    选择圆弧选项之后在绘图区里绘制一段圆弧，然后在找到标注里的圆弧标注选项，如图所示：

  • 03

    使用圆弧标注选项将绘制的圆弧标注起来，如图所示：

  • 04

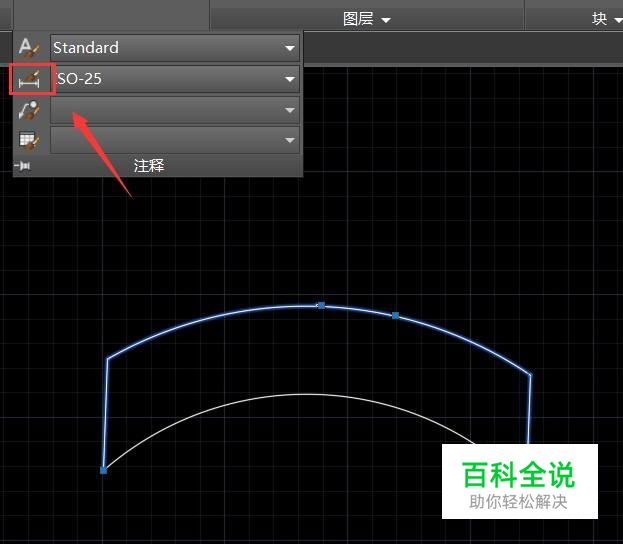

    选择标注的圆弧在注释里找到标注样式选项，如图所示：

  • 05

    点击标注样式选项，在弹出的对话框内找到修改选项，如图所示：

  • 06

    点击修改选项在其设置界面内找到主单位选项，点击该选项在其内找到比例因子选项，我们根据需要就可以设置标注的比例了，如图所示：
