CAD如何设置标注箭头

我们使用CAD绘图后需要对图形进行标注,在标注时需要修改标注箭头形状,这是怎么修改的呢,下面我们就来看看CAD驶入修改标注箭头样式的的吧。

操作方法

  • 01

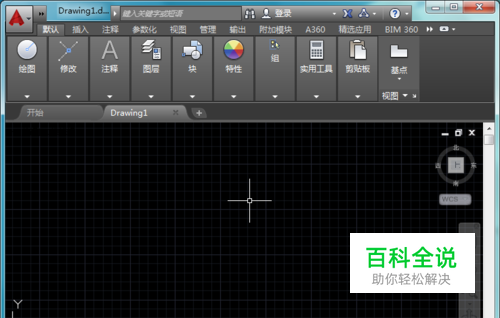

    打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

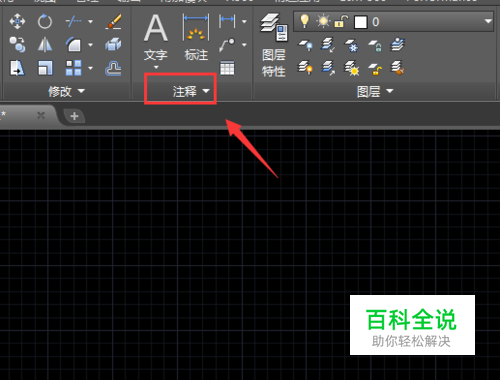

    在该界面内找到注释选项,如图所示:

  • 03

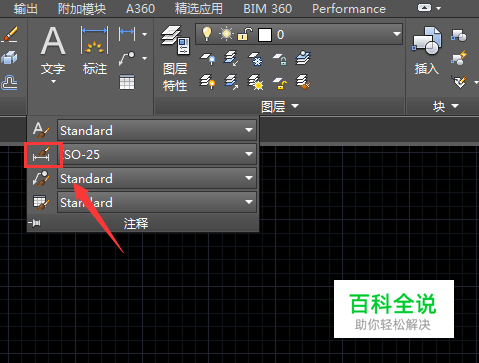

    点击注释选项,在其下拉菜单那里找到标注样式选项,如图所示:

  • 04

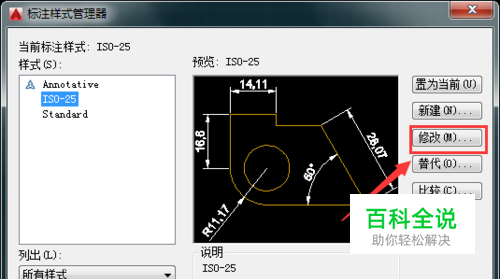

    点击标注样式选项,弹出标注样式管理器对话框,在该对话框内找到修改选项,如图所示:

  • 05

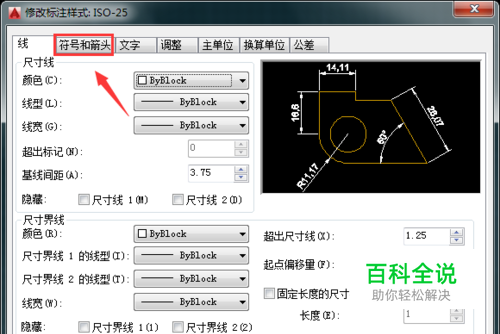

    点击修改选项,在弹出修改标注样式对话框,在该对话框内找到符号和箭头选项,如图所示:

  • 06

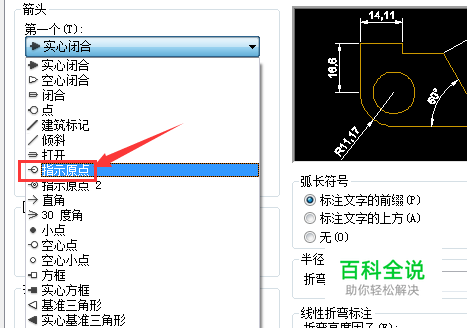

    点击符号和箭头选项,在其界面内找到箭头选项,点击第一个箭头选项后的选这款在其下拉菜单里选择箭头样式,如图所示:

  • 07

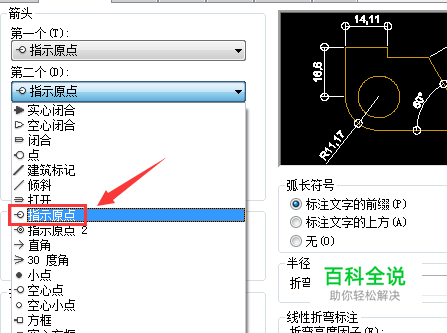

    再在第二个箭头选项的选择框内选择与第一个一样的箭头样式,如图所示:

  • 08

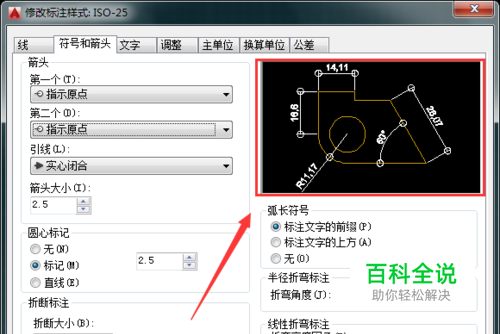

    选择好以后,在预览里可以看到我们设置的箭头样式,点击确定我们就设置好了,如图所示:
