怎样改变CAD标注箭头大小及样式

2024-03-30 07:40:02

CAD中的标注箭头也是可以改变大小，更改样式的。不同的情况下是需要用到不同大小，不同样式的标注箭头的。下面来看看怎么改变CAD标注箭头大小及样式。

操作方法

01

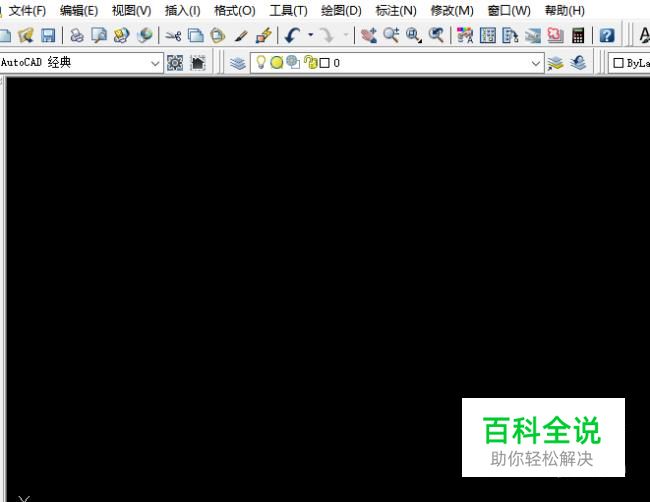

双击电脑桌面中CAD软件的图标，就可以打开软件了。一开始看到的是软件的一个初始界面。
02

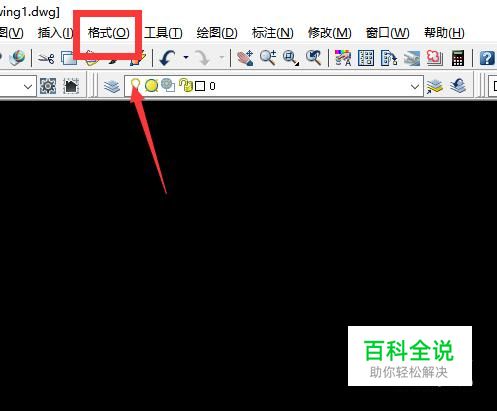

在界面上方的工具栏中找到“格式”选项，点击格式。
03

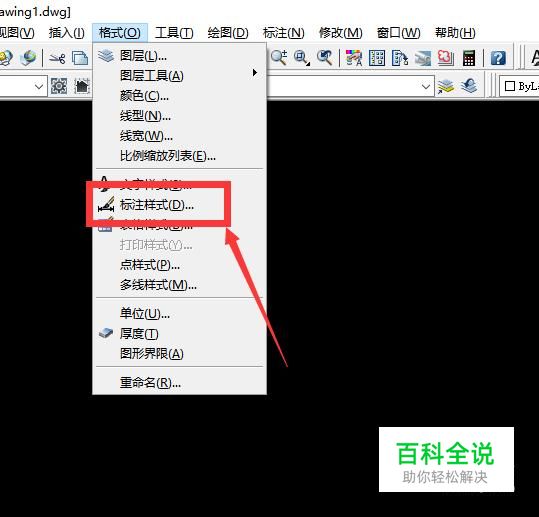

点击列表中的“标注样式”选项。
04

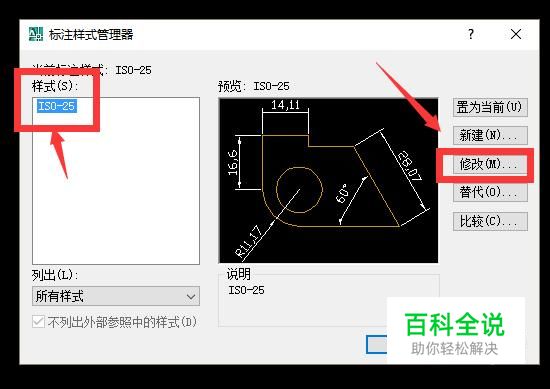

可以在对话框中选择需要的样式，再点击右侧的“修改”按钮。
05

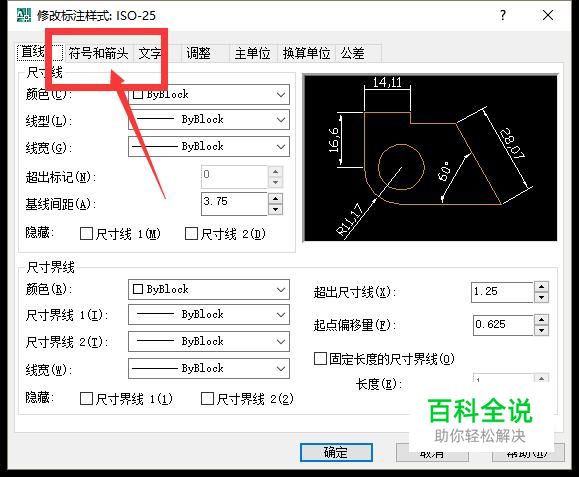

之后，就会弹出一个“修改标注样式”的对话框。点击界面中的“符号和箭头”选项。
06

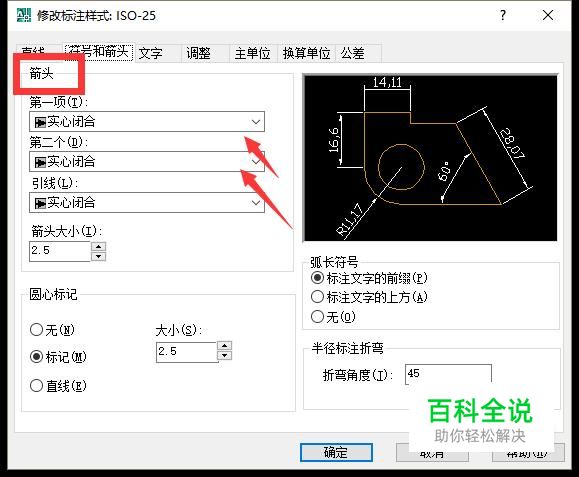

在里面找到箭头选项，设置一下箭头的样式。在箭头大小中设置一下数值，调整箭头大小。
07

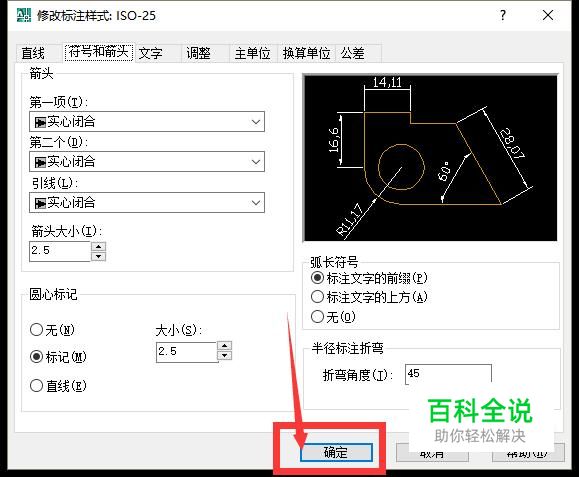

设置完成了以后，点击下方的“确定”按钮。
08

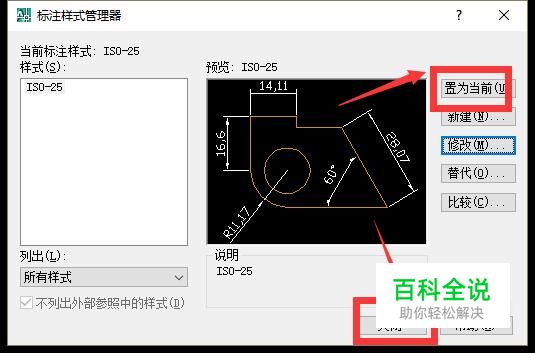

在“标注样式管理器”中点击“置为当前”，再点击关闭就可以了。这样标注箭头的大小和样式都更改好了。
