CAD绘图中，点画线中间的点显示不出来怎么办？
在CAD绘图中，很多人可能会遇到这种情况，自己明明选择的图层是点划线，但画出来的线却是一条直线，中间的点不能显示出来。那应该怎么做呢？具体操作步骤如下：
操作方法
- 01

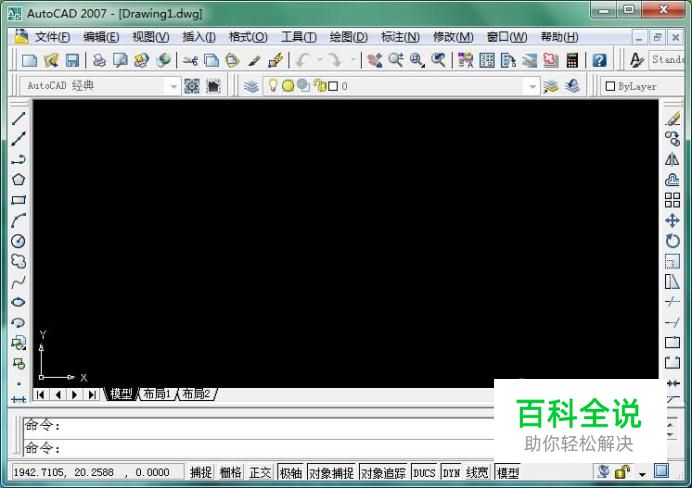

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

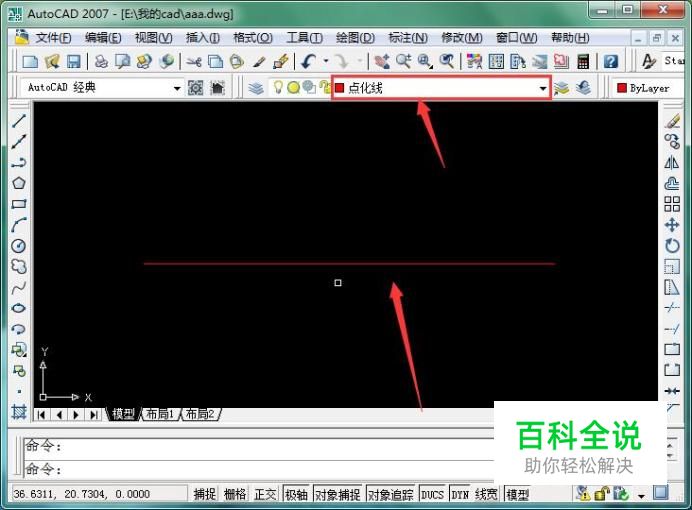

进入绘图界面后，在“图层特性管理器”中选择点化线图层画出一条直线，可以发现我们所画的点划线是一条直线，如图所示：
- 03

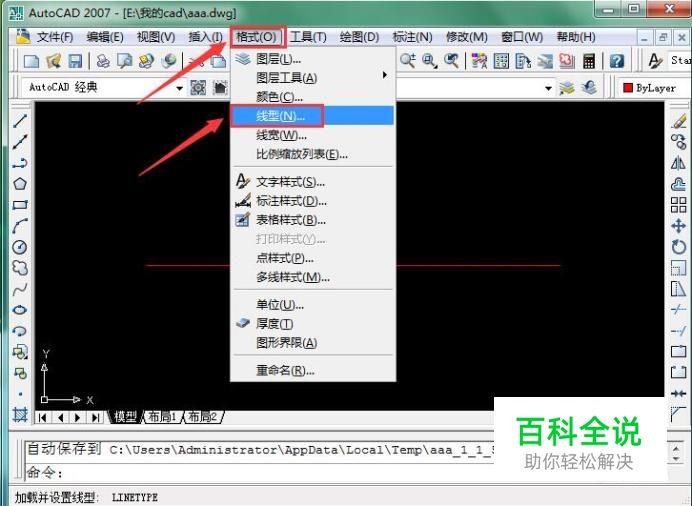

在上方菜单栏中找到“格式”选项，点击打开，在其子菜单栏中找到“线型”选项，点击确认，如图所示：
- 04

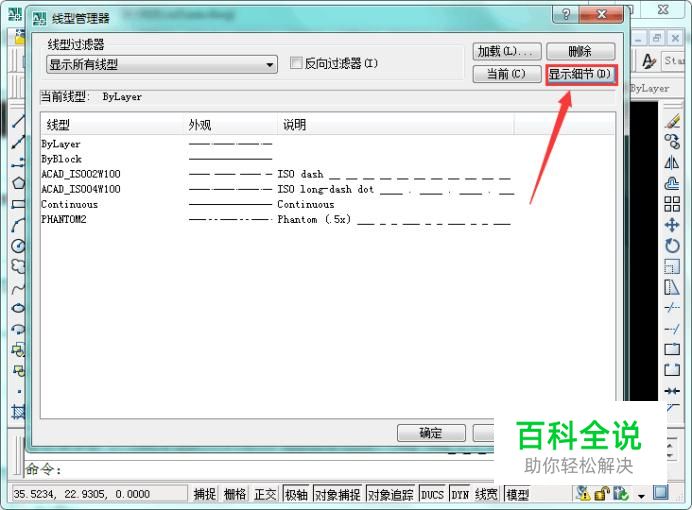

在新弹出的对话框右上角位置处，点击“显示细节”选项，鼠标左键点击打开，如图所示：
- 05

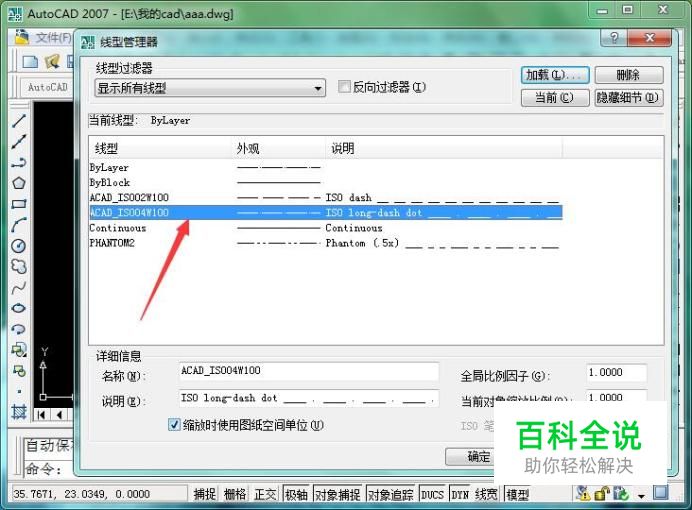

然后在出现的线型中找到“点划线”的线型，鼠标左键点击确定，如图所示：
- 06

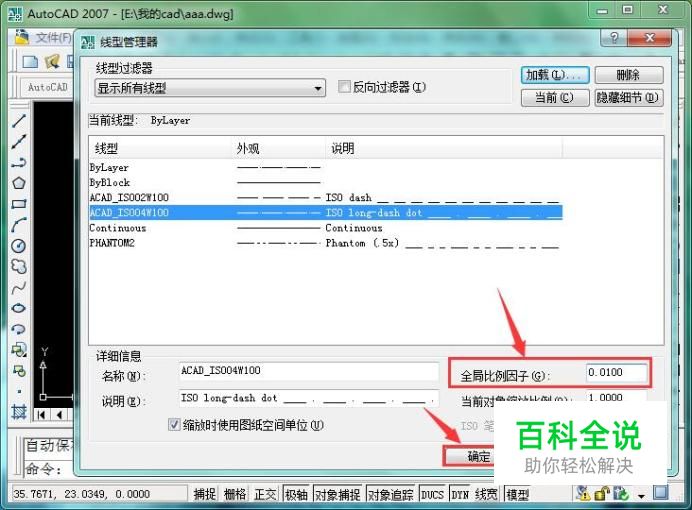

然后在对话框右下角位置处找到“全局比例”选项，将其中的全局比例数值适当调小，这里将其改为“0.01”为例说明，（如果还是无法显示，就多次调节就好），如图所示：
- 07

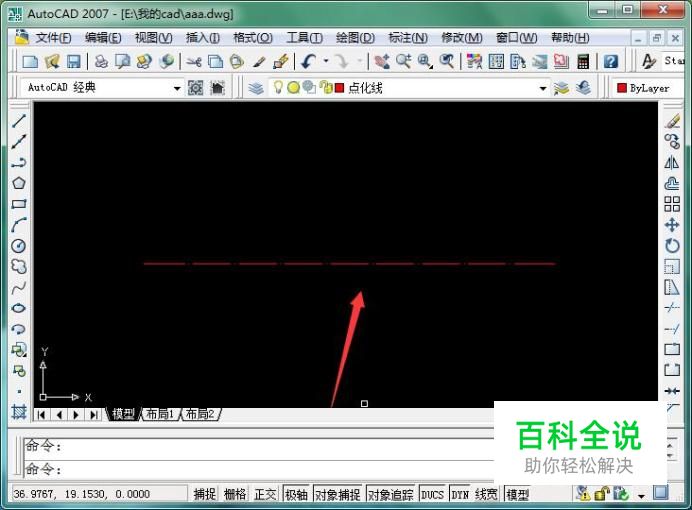

调整完“全局比例”点击确认键回到主界面处，可以发现我们的点划线里面的点就显示出来了，操作完成，如图所示：
操作方法2
- 01
在命令框中输入“选型管理器”快捷符号“lt”，如图所示：
- 02

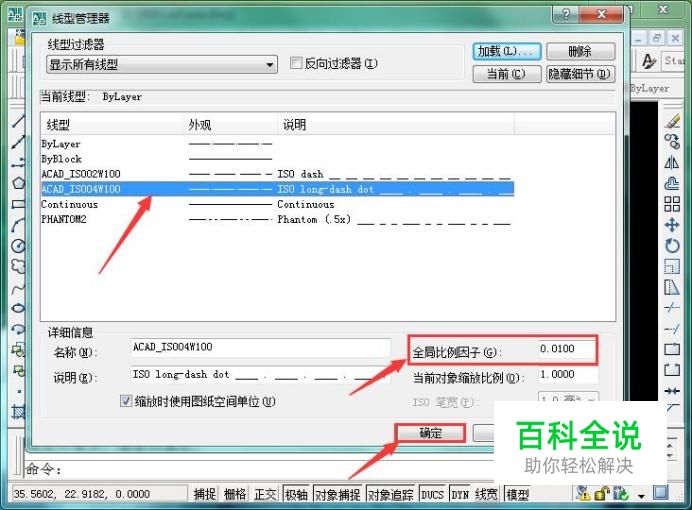

在弹出的线型管理器对话框中选中“点划线”线型，然后缩小下方“全局比例”，这里我调整为“0.01”为例说明，如图所示；
- 03

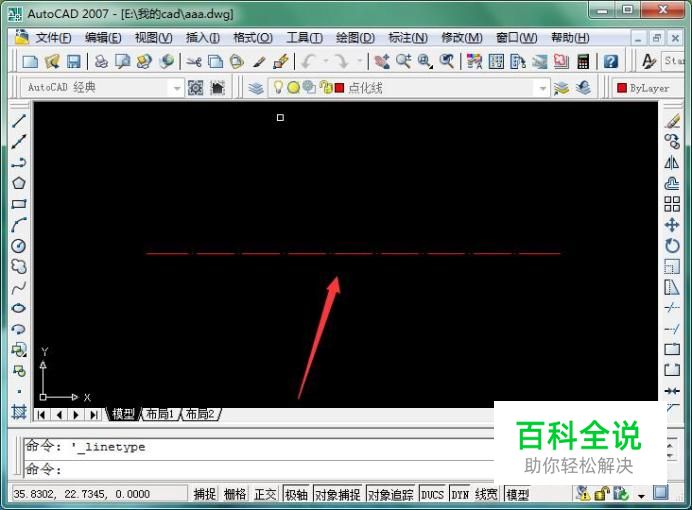

设置好全局比例后，点击下方确认键回到主界面，可以发现点划线中的点就出现了，操作完成，如图所示：
