G02和G03如何车削圆弧及实例

车削圆弧时数控编程用到G02和G03，那么G02和G03如何运用呢？

G02和G03圆弧插补指令

  • 01

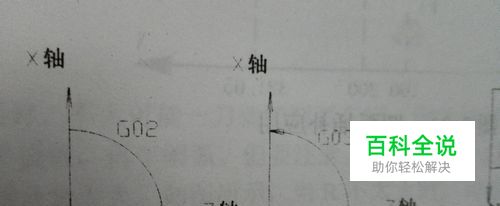

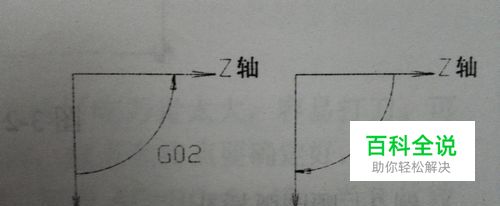

    G02和G03旋转方向，G02是顺时针旋转，G03是逆时针旋转；

  • 02

    圆弧编程指令G02、G03 指令格式， G02 X（U）__ Z（W）__ I__ K__ F__ 或G02 X（U）__ Z（W）__ R__ F__ G03 X（U）__ Z（W）__ I__ K__ F__ 或G03 X（U）__ Z（W）__ R__ F__

G02和G03运用实例

  • 01

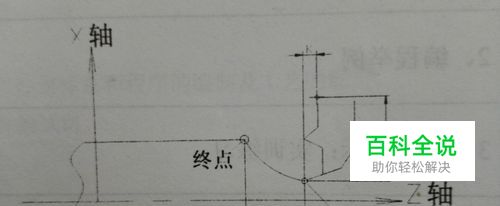

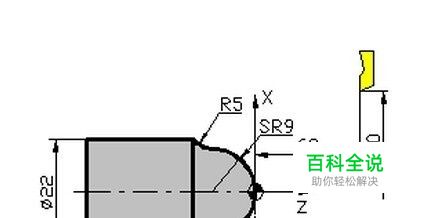

    G02和G03运用实例，加工零件图如图所示；

  • 02

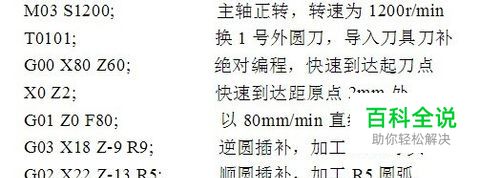

    程序编写；

  • 03

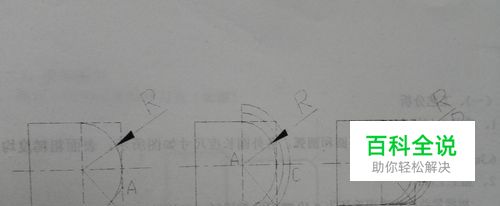

    车圆弧时，当圆弧比较大时，可能一刀不能把圆弧车好，可以分到车削。
