如何利用Proteus和keil做动态数码管的仿真

操作方法

  • 01

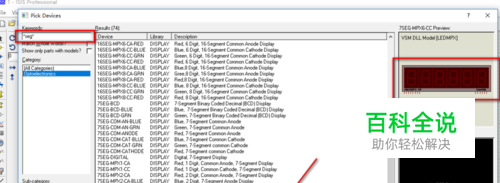

    我们首先打开Proteus，搜索*seg* 找到动态数码管 单片机是80c51，电阻res

  • 02

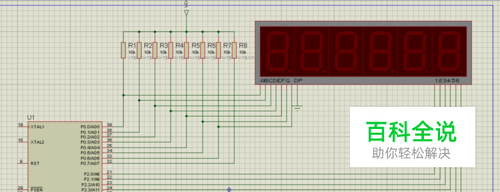

    电路仿真图如下 注意：仿真图和原理图还是有区别的；实际电路中连线不能按照仿真图来连接

  • 03

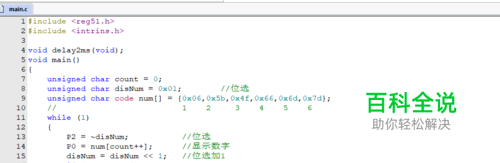

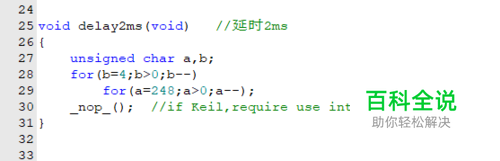

    我们打开Keil创建项目工程；， 并编写如下的源代码 可以看到这个代码就明显比我们的静态数码管代码要复杂得多了 不过因为电路简单，还是值得的

  • 04

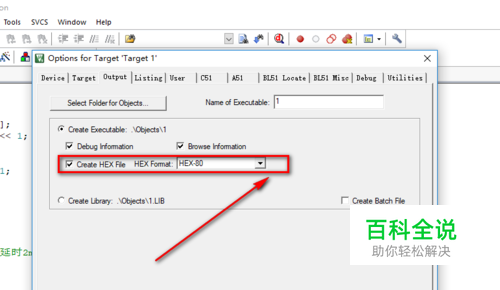

    在protect里面，options for target 把创建hex文件的选项打上勾

  • 05

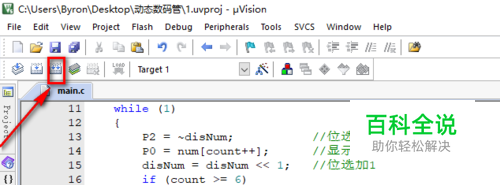

    点击这个编译按钮，就可以进行程序的编译了 编译后会生成hex二进制文件

  • 06

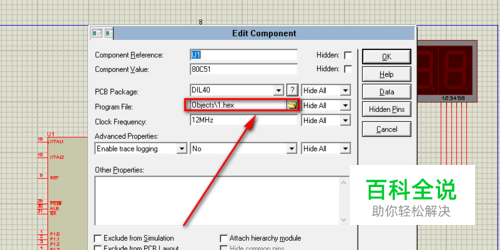

    我们双击单片机，把刚才生成的hex文件导入进去

  • 07

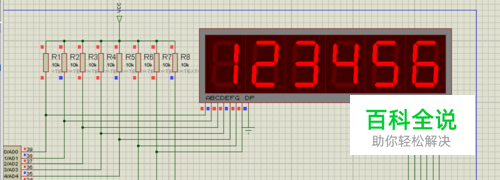

    最后点击左下角的三角形的仿真按钮进行单片机的仿真 可以看到这里显示出了123456这6个数字，更改段码可以显示不同的数字
