利用Proteus和keil仿真51单片机流水灯
流水灯可以说是单片机里面的Hello World，也就是最基础的部分。
这里我们利用Proteus绘制单片机流水灯的电路图，keil c51编写流水灯的程序。
仿真既可以帮助我们学习，也可以检验电路是否合理。防止电路已经焊接完成，但设计不合理的情况。
操作方法
- 01

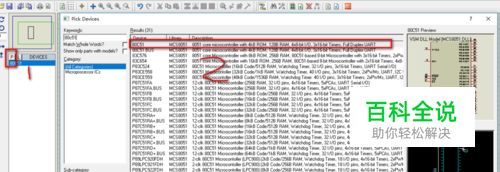

我们打开Proteus软件，点击左边菜单栏的P按钮 然后再搜索框里输入80c51，选择第一个就是80c51单片机
- 02

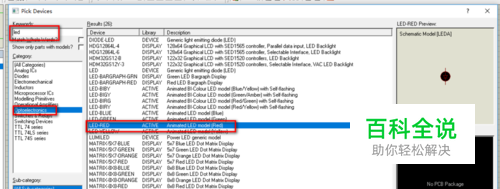

同理，我们在搜索框里面输入led 找到Optoelectronics，然后再里面选择LED-RED 红色的led，当然其他颜色也可以
- 03

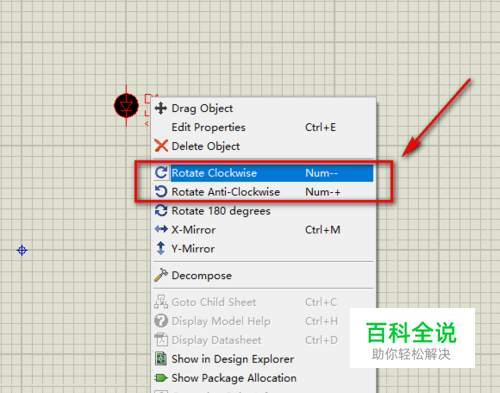

点击鼠标右键可以选择led为合适的方向，方便我们的绘图
- 04

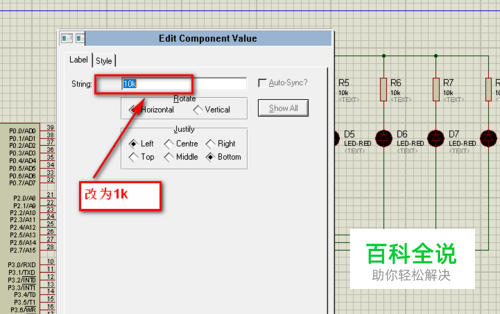

同理我们也放上res电阻 电阻默认是10k，对于led还是比较大的 我们双击那个10k，将其改为1k或者再小一点，这样led就要亮一些
- 05
添加电源 然后我们双击电源，将String改为GND也就是接地
- 06

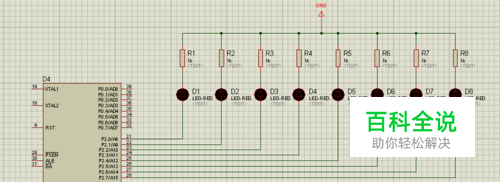

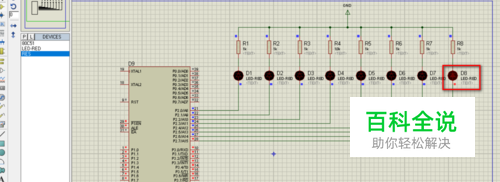

如图，下面是完整的电路图 注意：没有画晶振电路、复位电路以及电源 在Proteus仿真中，默认已经连接，所以我们不用管它 实际电路中一定要连接才可以的
- 07

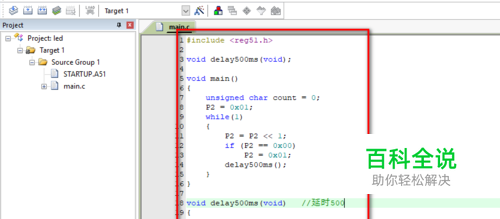

以下是led流水灯代码 我们将其编译生成hex文件
- 08

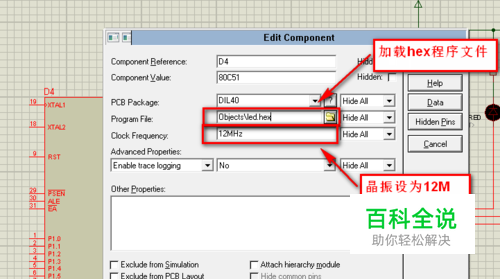

我们在Proteus里面双击单片机，加载单片机流水灯程序 并把晶振改为12Mhz
- 09
我们点击下面那个三角形符号就可以允许仿真了 仿真的时候引脚接口会有电压颜色显示，可以看到流水灯已经在走了
