UG10.0教程：[19]镜像的几种用法
镜像命令主要应用在对称的三维零件中，对于对称的零件，只需要设计出一侧，然后用镜像功能，可以达到快速地设计出三维零件，本将为你讲解镜像命令的几种用法，欢迎学习。
操作方法
- 01

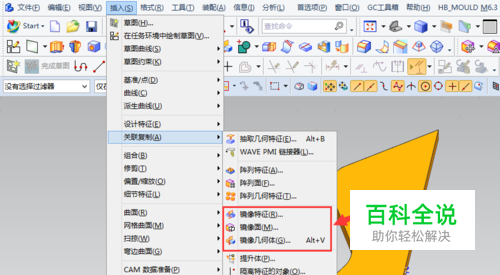

UG10可执行镜像的命令有三个，它们分别是镜像几何体，镜像面、镜像特征，其命令在插入－关联复制下；
- 02

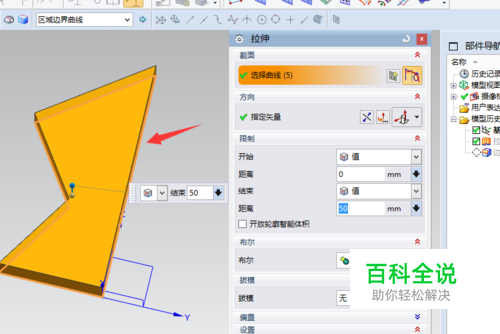

使用建模中的拉伸命令绘制一个三维截面；
- 03
对上步绘制的截面进行倒圆角，以便去除零件上的立角；
- 04

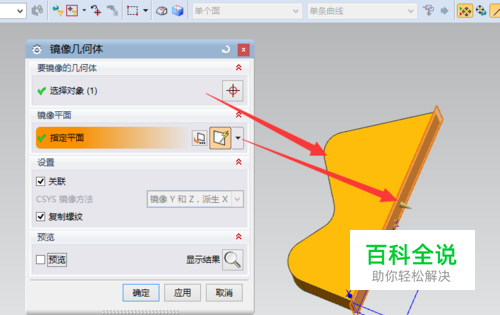

执行镜像几何体指令，选中零件与XZ为镜像平面；
- 05

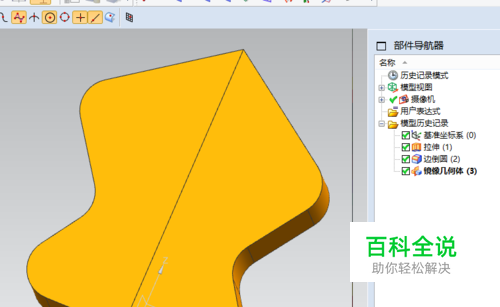

确定后，得出的三维零件如下；（说明：镜像几何体是对零件上所有的特征进行镜像）
- 06

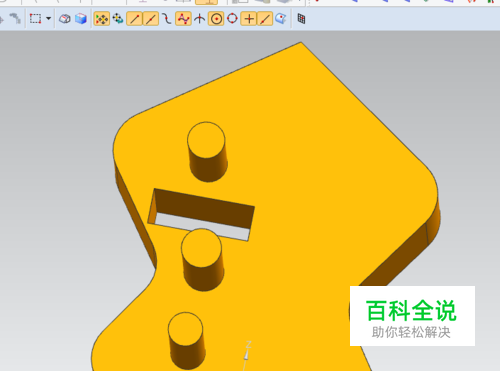

对图中的零件执行布尔运算，然后在一则创建三个小圆柱及一个矩形切槽；
- 07

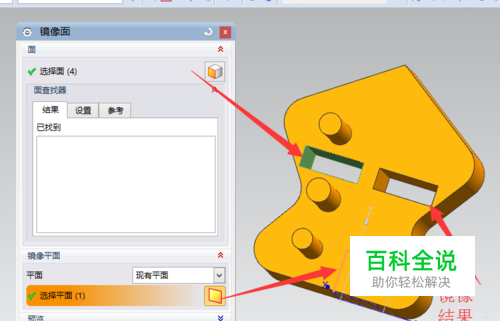

如要对矩形切槽执行镜像，需要用到镜像面功能，选中面与镜像平面后，得到结果如下图；（说明：镜像面只能对面进行镜像，而且要镜像的面镜像后还必须位于该实体上）
- 08

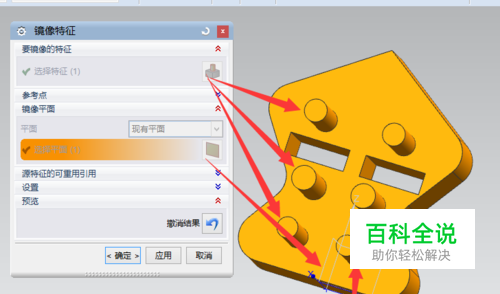

如要对图中的小圆柱进行镜像，需要执行镜像特征功能，选中小圆柱及镜像平面后，得出的结果如下；（说明：因为图上的小圆柱已于大体合并，合并后其为大体上面的小特征，要对其镜像就需用镜像特征）
- 09
以上就是UG中镜像零件的几种常用方式，欢迎大家学习参考。
