UG10.0教程:[8]定长约束

定长定义:约束一条或多条线,使之具有固定的长度,在添加完定长约束后,其线的长度无法再进行更改;适用于为绘制好的草绘图元,防止在改变其尺寸大小时,图形的形状发生变化。

UG10.0定长约束使用经验

  • 01

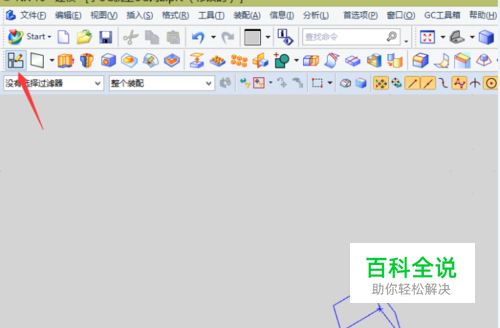

    进入到UG10.0绘图窗口下,点草图绘制按钮,如下图:

  • 02

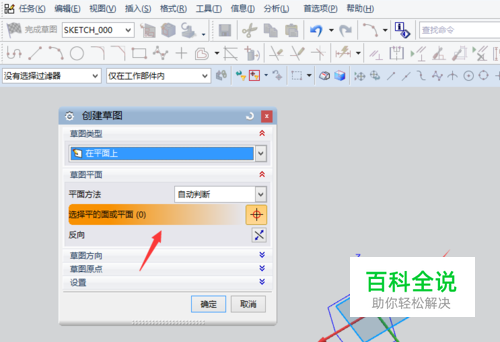

    此时需要选择一绘图平面,如下图:

  • 03

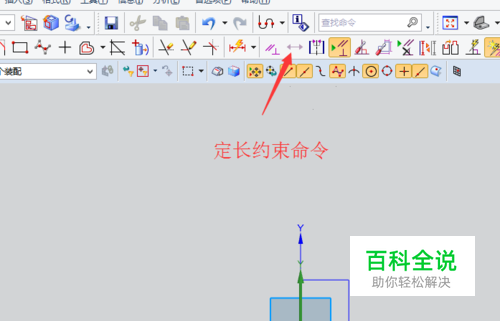

    定长约束指令的所在位置,如下图:

  • 04

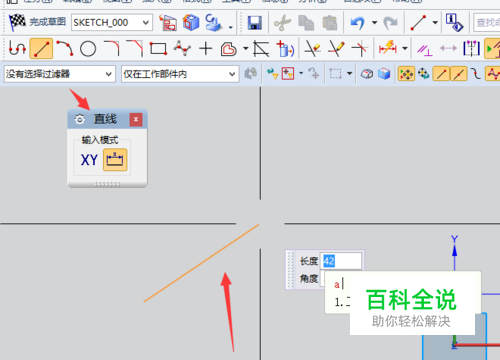

    先使用直线命令绘制一条直线,在没有草绘图元的情况下,定长是不能使用的,它处于不可使用状态。

  • 05

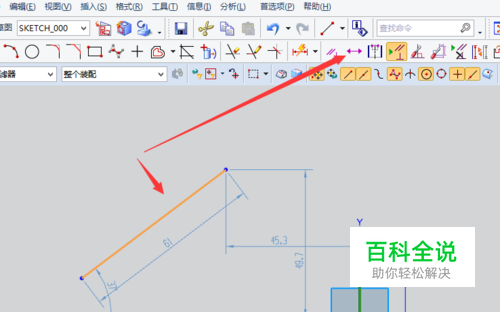

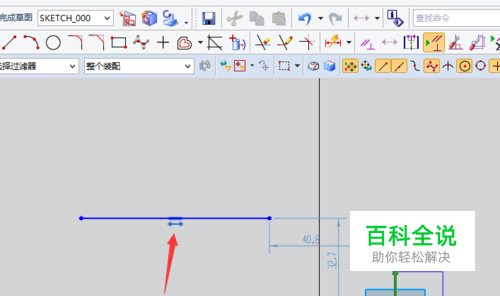

    选中直线,增加定长约束,直线在添加过定长约束后,在线的下方会有一个直线符号,可以对其进行位置移动,但不能改变其长度,如下两图:

  • 06

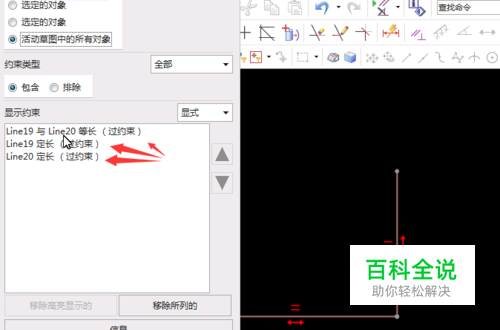

    当为直线添加两种以上的约束时,其会产生干涉,为解决干涉约束,需要移除一种约束,操作如下图:

  • 07

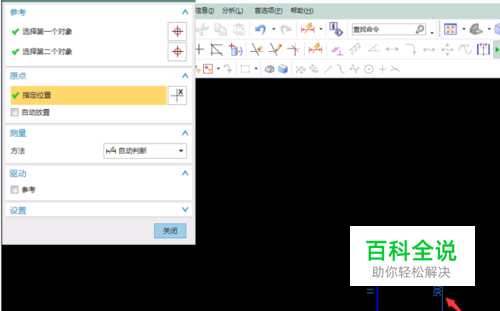

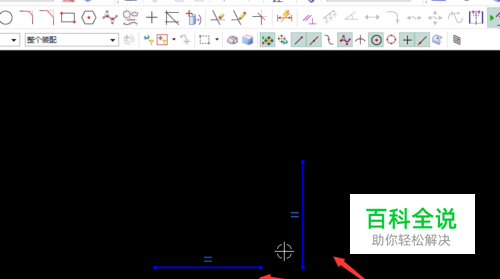

    当我们把定长约束移除后,图中的两条直就是一样长了,可以通过标注尺寸来查看其是否一样长,如下两图:

  • 08

    工程师在设计零件时应当多思考、多练习才能达到精通的境界。
