arcgis初学者：cad与arcgis数据间的相互转换
在地理信息行业作业过程中，经常会碰到各种各样来源的数据，为了方便处理，我们需要经常将各种数据源在arcgis之间相互转换，而我们可能遇见最多的，应该就是cad数据源的数据，本文就为大家介绍一下arcgis数据与cad数据间的相互转换。
操作方法
- 01

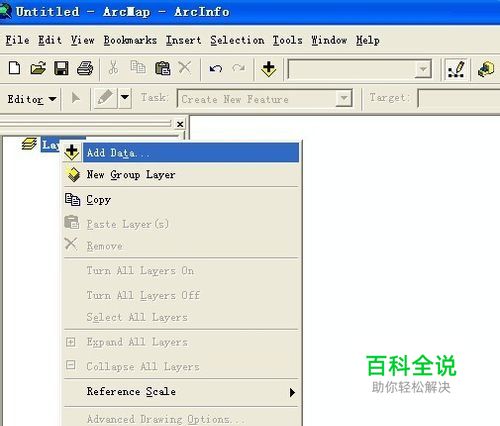

首先，我们可以直接将cad数据直接添加进arcmap之中（arcgis软件可以直接读取cad数据源数据）。
- 02

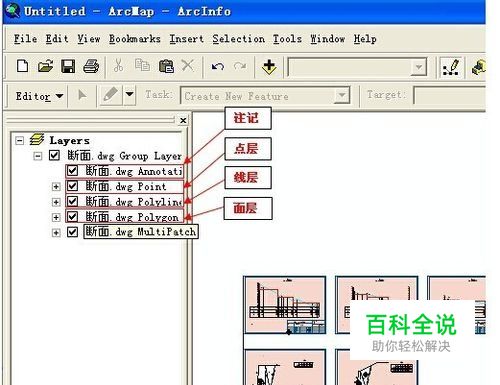

然后我们能够在arcgis的面板中看到cad数据被分成点、线、面以及注记图层。
- 03

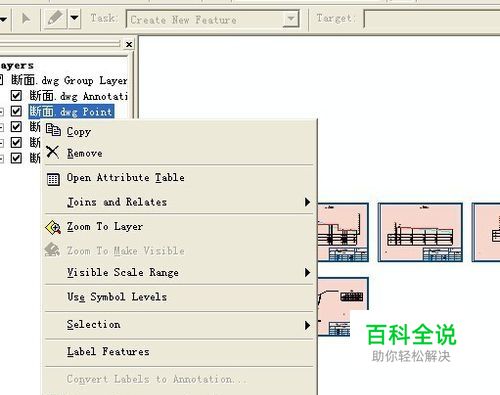

再对应相应的图层右键选择导出图层。Data-Export Data。 通常点、线、面图层都可以直接转换出来保存为shp格式，直接使用，而注记图层则无法直接转换出来，需要其他方式进行转换，有点复杂，所以我这里就不进行说明了。
- 04

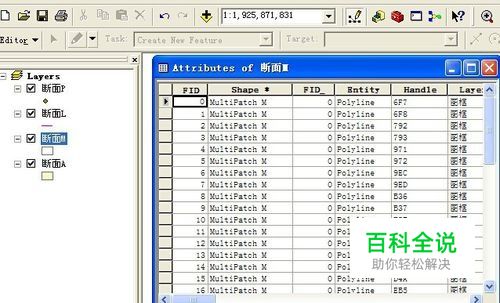

而cad数据中的属性内容以及其他的一切信息我们可以通过从表格里面来查看。
- 05

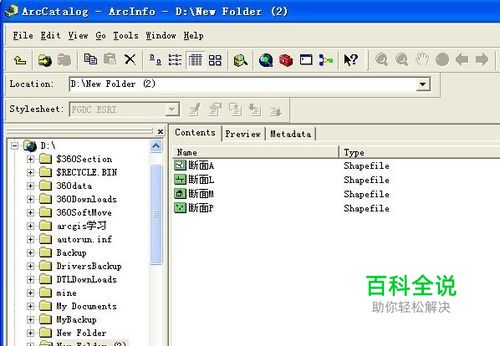

那么又我们又如何将arcgis数据转换为cad数据格式呢？ 这里我们需要使用的是arccatalog模块。打开之后，我们需要找到需要转换为cad格式的数据，也就是点线面数据。
- 06

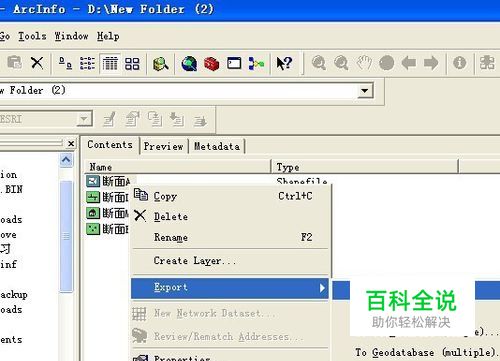

这时，我们需要右键选择需要转换为cad数据的图层，Export-to cad。
- 07

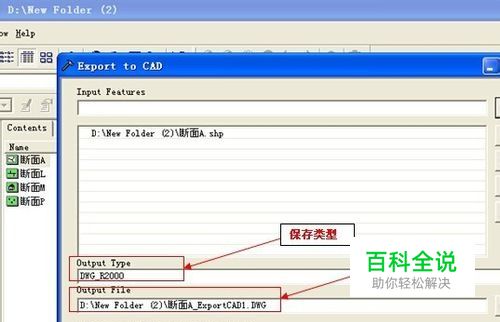

然后在图中所示位置选择对应的保存类型（一般为默认）以及保存位置。
- 08
点、线、面以及注记都可以通过这种方式直接导出为dwg格式，直接在cad中使用。
