在工作生产过程中，我们常常需要在cad及arcgis的shp格式之间进行数据转换，但是由于cad数据和arcgis数据的属性储存方式有着本质上的区别，所以我们很难在不借助其他扩展软件的辅助下进行直接转换。当然，在实际应用当中有着很多方法可以打到将属性转换成cad 的方法，今天我要介绍的，只是其中群多方法之中的一种。

操作方法

01

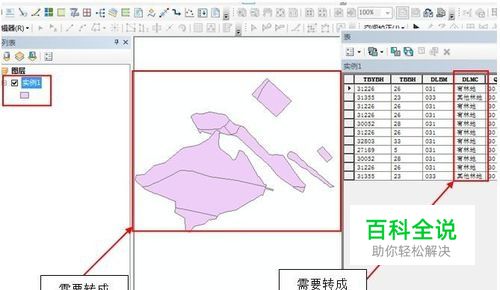

我们还是以实例进行讲解，实例1图层为我们需要转换为cad的shp格式图层，该图层可能包含着很多属性，有DLMC、DLBM等字段名称的属性，那么我们需要做的就是将我们需要的字段信息转换为注记。
02

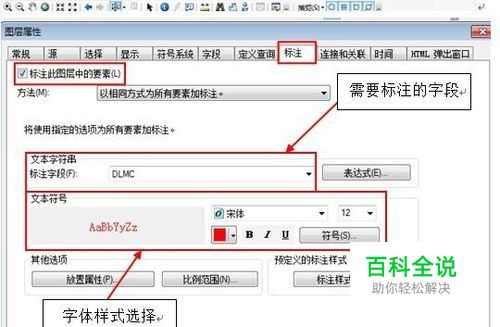

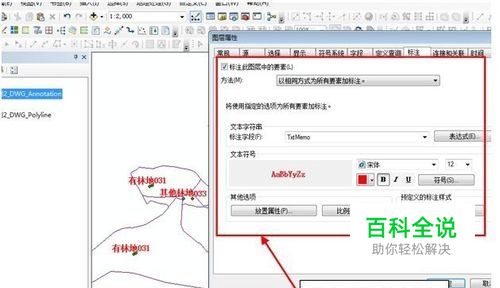

我们现在先假设我们需要DLMC字段的属性，那么就把其作为注记单独标示出来。采取的方法是首先右键单击图层名，选中属性，然后在属性窗口中选择标注选项卡，将标注此图层中的要素前面的勾选中，然后标注字段（此处即为我们需要标注的内容）选择为DLMC，然后在下面的文本符号中选择颜色、字体样式和大小，这里我们选择为红色、宋体、大小为12。然后选择应用、确定。
03

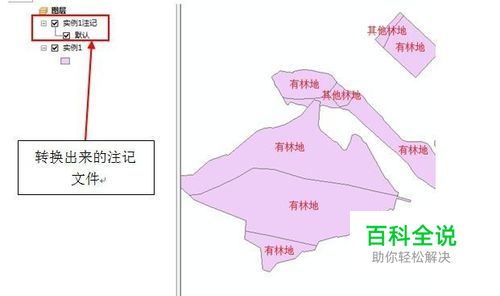

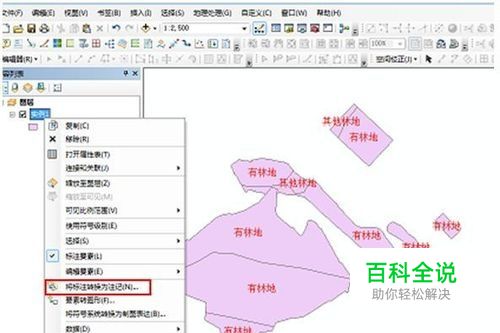

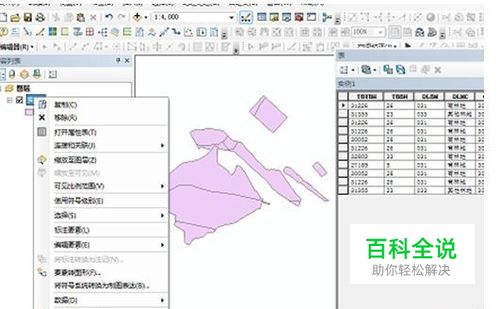

然后我们就要把标注出来的注记内容单独转换为注记文件，注意：如果不将注记内容转换为注记文件的话，转换出的cad文件中是无法显示出我们需要的属性的。采取的方法是右键选择实例1图层，选择将标注转换为注记按钮，在后在出现的窗口中选择保存位置，此处我们的保存位置必须是一个数据库之中，可以是gdb格式的数据库，也可以是mdb格式的数据库，但是如果单独存放在数据库之外的话是没法进行保存的。
04

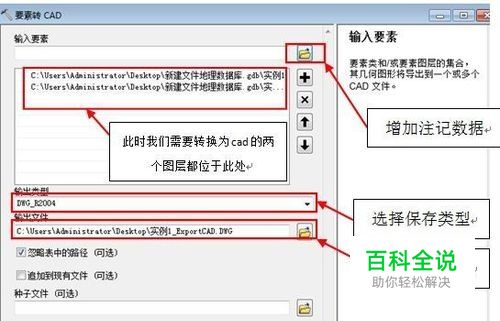

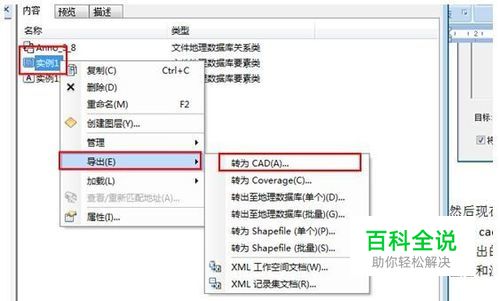

然后现在我们就可以将转换出来的图层和注记文件转换为cad格式数据了，在arcgis10.1中，转换cad格式可以直接在arcmap中的内容列表中直接导出。但是注记文件是无法在此处直接导出的，我们那么我们就需要打开ArcCatalog工具，在ArcCatalog中找到我们刚才使用的图层和注记文件，然后右键-导出-转为cad，然后在出现的窗口中选择输入要素，将另外的注记文件添加进来，输出类型中选择我们现在所使用的cad版本类型，我这里使用的是2004，那么输出类型就现在为DWG_2004，输出文件选择保存位置，其余选项默认即可。
05

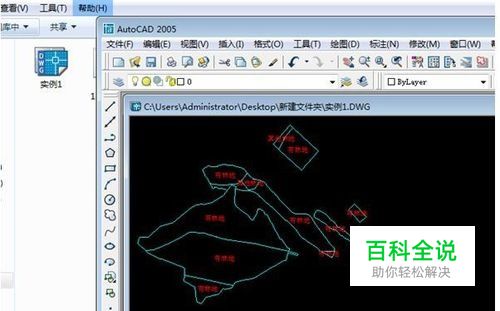

点击确定,然后就能够得到我们需要转换的cad数据了。虽然步骤较为繁琐，但是这也是所知道的方法之中最为通用的方法了。
06

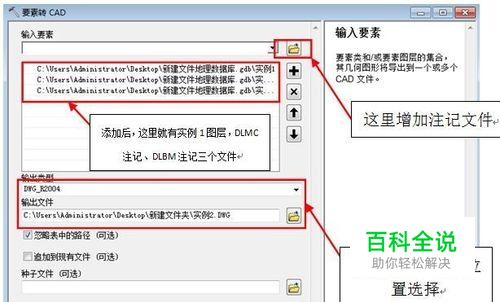

如果我们还需要其他字段的属性，比如说DLBM，那么我们可以再将DLBM字段转换为注记文件，然后在导出cad选项窗口中增加DLBM注记文件。
07

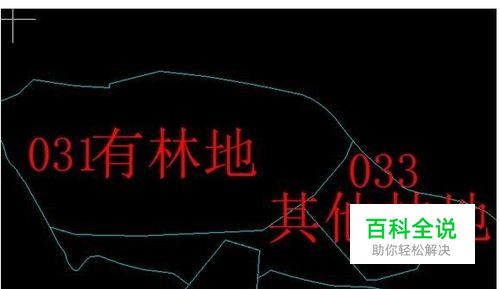

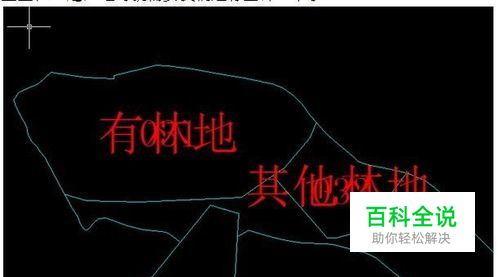

最终我们得到的CAD文件就包含了图形、以及两个字段的注记。当然，可能得到的注记会重叠在一起，这时就需要我们进行整饰一下了。
08

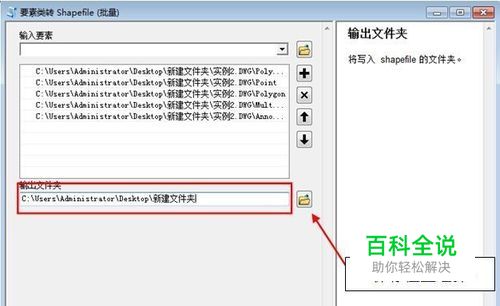

如果你想将cad转换为shp格式数据的话，就要简单的多，可以直接从arccatalog中直接导出即可，在arccatalog中直接选中cad文件选择导出，转为shapefile（批量），然后在输出文件夹那里选择输出位置，点击确定，就能够得到由cad转换为的shapefile图层了。但是需要注意的是这里由cad转换过来之后的cad属性会作为点图层进行保存，而不是直接作为注记保存出来。
09

而此时我们只能通过将点中的属性作为注记表现在图上。
